飛凌嵌入式ElfBoard ELF 1板卡-開發板適配之4G

03/04 16:50
1036
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

ELF?1開發板默認支持移遠的ec20,使用擴展板的PCIE接口連接。ec20模塊支持多種撥號上網方式,如PPP,AT指令,GobiNet,QMI_WWAN等,接下來我們移植USB Serial Option Driver和GobiNet Driver,其中USB Serial Option Driver移植之后,我們就可以使用AT指令與模塊進行通信,對模塊進行配置或者獲取模塊狀態信息,也可以使用AT指令進行撥號上網;移植GobiNet Driver之后,Gobinet將會創建一個網絡設備(ethX)。

USB Serial Option Driver移植

一、添加模塊VID和PID

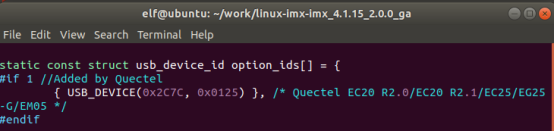

在drivers/usb/serial/option.c文件中的usb_device_id option_ids[]中添加移遠ec20模塊VID和PID:

#if 1 //Added by Quectel

{ USB_DEVICE(0x2C7C, 0x0125) }, /* Quectel EC20 R2.0/EC20 R2.1/EC25/EG25-G/EM05 */

#endif

效果如下:

二、增加零包處理相關代碼

在文件drivers/usb/serial/usb_wwan.c中的*usb_wwan_setup_urb函數中添加如下代碼:

#if 1

if (dir == USB_DIR_OUT) {

struct usb_device_descriptor *desc = &serial->dev->descriptor;

if (desc->idVendor == cpu_to_le16(0x2C7C))

urb->transfer_flags |= URB_ZERO_PACKET;

}

#endif

效果如下:

三、增加休眠喚醒相關代碼

在drivers/usb/serial/option.c文件中的usb_serial_driver option_1port_device結構體中添加:

#if 1 //Added by Quectel

.reset_resume = usb_wwan_resume,

#endif

效果如下:

四、添加兼容處理

如果需要對MBIM,GobiNet或者QMI_WWAN撥號模式的支持,則需要做兼容處理,我們接下來會做GobiNet撥號方式的支持,所以需要做兼容處理:

在drivers/usb/serial/option.c文件中的int option_probe函數中增加:

#if 1 //Added by Quectel

//Quectel modules’s interface 4 can be used as USB network device

if (serial->dev->descriptor.idVendor == cpu_to_le16(0x2C7C)) {

//some interfaces can be used as USB Network device (ecm, rndis, mbim)

if (serial->interface->cur_altsetting->desc.bInterfaceClass != 0xFF) {

return -ENODEV;

}

//interface 4 can be used as USB Network device (qmi)

else if (serial->interface->cur_altsetting->desc.bInterfaceNumber >= 4) {

return -ENODEV;

}

}

#endif

效果如下:

五、內核配置

在以下路徑添加USB driver for GSM and CDMA modems:

Device Drivers

->USB support

->USB Serial Converter support

至此,USB Serial Option Driver驅動移植完成,編譯之后,下載到開發板,在/dev/即可看到生成4個虛擬串口節點:

這4個接口都有其不同通信作用,比如ttyUSB0主要用于USBDM調試,ttyUSB1用于獲取GPS數據,ttyUSB2用于AT指令交互,ttyUSB3用于ppp撥號。我們主要使用ttyUSB2串口,進行AT指令交互。

我們可以使用發送幾條AT命令進行簡單測試:

root@ELF1:~# cat /dev/ttyUSB2 &??????????????????????//打開串口回顯

root@ELF1:~# echo AT > /dev/ttyUSB2?????????????????//發送AT返回OK說明4G模塊正常通信

root@ELF1:~# echo AT+CPIN??> ?/dev/ttyUSB2???????//查詢sim卡狀態,顯示ready說明正常通信

root@ELF1:~# echo AT+CSQ?> /dev/ttyUSB2??????????//查信號質量

GobiNet Driver移植

移遠ec20支持ppp、GobiNet、QMI_WWAN多種撥號上網方式,我們使用GobiNet方式撥號上網,接下來移植GobiNet Driver。

一、復制驅動源碼

ELF 1開發板資料包
