python實現ModBusTCP協議的client

python實現ModBusTCP協議的client是一件簡單的事情，只要通過pymodbus、pyModbusTCP等模塊都可以實現，本文采用pymodbus。

一、ModBusTCP協議

1、了解ModBusTCP協議

Modbus TCP 是一種基于 TCP/IP 協議棧的 Modbus 通信協議，它用于在工業自動化系統中進行設備之間的通信。Modbus TCP 將 Modbus 協議封裝在 TCP/IP 協議之上，通過網絡連接設備，實現數據的讀取和寫入。

以下是 Modbus TCP 的基本特點：

（1）基于 TCP/IP 協議：Modbus TCP 使用 TCP/IP 網絡進行通信，可以通過以太網、互聯網等方式進行遠程通信。

（2）實時性：Modbus TCP 具有較高的實時性，適用于需要快速響應的控制系統。

（3）異步通信：Modbus TCP 支持異步通信，允許設備之間的非同步數據交換。

（4）客戶端-服務器模型：Modbus TCP 通信采用客戶端-服務器模型?？蛻舳耍ㄍǔＪ强刂葡到y(tǒng)或監控系統）向服務器（設備或傳感器）發出請求，服務器返回響應數據。

（5）支持多種數據類型：Modbus TCP 支持不同數據類型的讀寫操作，包括線圈（Coil）、離散輸入（Discrete Input）、保持寄存器（Holding Register）和輸入寄存器（Input Register）等。

（6）數據傳輸格式：Modbus TCP 使用 Modbus 協議的格式進行數據傳輸，包括設備地址、功能碼、數據域等。

（7）安全性：由于 Modbus TCP 通信是基于 TCP/IP 的，因此可以通過網絡安全措施（例如 VPN、防火墻等）提供數據傳輸的安全性。

總的來說，Modbus TCP 提供了一種可靠的、靈活的工業通信解決方案，廣泛用于自動化領域中的各種設備之間的數據交換。

2、ModBusTCP協議的client與TCPclient的區別？

Modbus TCP 是一種特定的應用層通信協議，用于在工業自動化系統中設備之間進行數據交換。它是在 TCP/IP 協議棧上運行的 Modbus 協議的變種。Modbus TCP 協議的數據包是通過 TCP/IP 協議進行傳輸的。

TCP client 是一種通用的網絡通信模式，它指的是通過 TCP/IP 協議與遠程服務器建立連接，并向服務器發送請求并接收響應的程序。TCP client 可以用于與任何支持 TCP/IP 協議的服務器進行通信，不限于 Modbus 協議。

區別主要在于：

（1）用途不同：Modbus TCP 是一種特定的工業自動化通信協議，用于工業設備之間的數據交換；而 TCP client 是一種通用的網絡通信模式，可以與各種服務器進行通信，不限于 Modbus 協議。

（2）協議不同：Modbus TCP 使用 Modbus 協議進行數據傳輸，而 TCP client 沒有固定的協議限制，可以與各種應用層協議進行通信。

（3）功能不同：Modbus TCP 協議定義了特定的功能碼和數據格式，用于讀寫線圈、離散輸入、保持寄存器等；TCP client 則沒有固定的功能碼和數據格式，可以根據具體需求自定義通信內容。

（4）適用場景不同：Modbus TCP 主要用于工業自動化控制系統中，用于實時數據交換；TCP client 可以用于各種通信場景，包括 Web 客戶端、數據庫客戶端、文件傳輸等。

綜上所述，Modbus TCP 是一種特定協議的 TCP client，用于在工業自動化領域實現設備之間的數據交換。TCP client 則是一個更通用的概念，可以與各種服務器進行通信，不受特定協議限制。

3、ModBusTCP協議的數據幀格式是怎樣的？

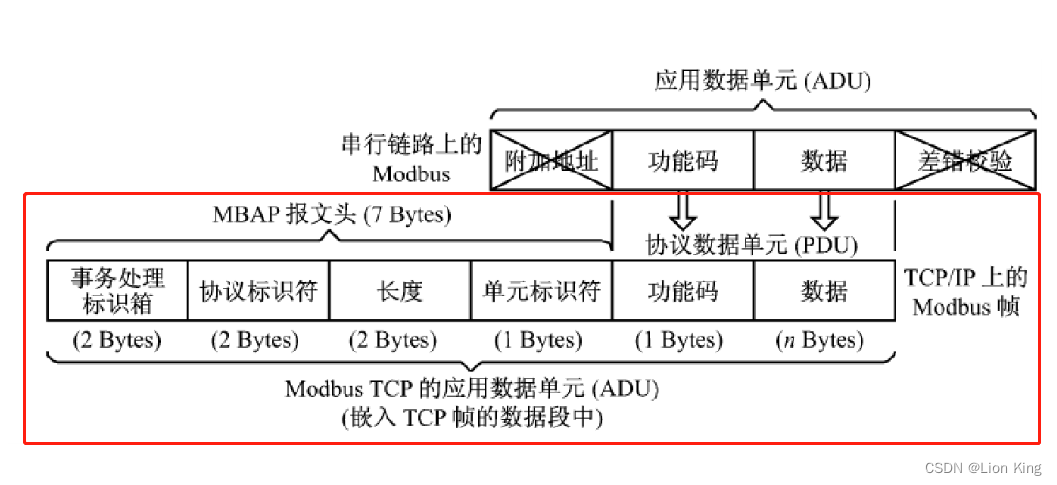

大體如上圖紅色部分所描述，Modbus TCP 協議的數據幀格式如下：

（1）MBAP 頭部（Modbus Application Protocol Header）：

Transaction Identifier（事務標識符）：2 字節，用于標識事務，通常是遞增的序號。
Protocol Identifier（協議標識符）：2 字節，固定為0，表示 Modbus 協議。
Length（數據長度）：2 字節，表示 MBAP 后面數據的長度，包括單元標識符（Unit Identifier）和數據字段。
Unit Identifier（單元標識符）：1 字節，用于標識 Modbus 設備，通常為 1。
（2）PDU（Protocol Data Unit）：

Function Code（功能碼）：1 字節，表示 Modbus 操作的類型，如讀取保持寄存器、寫入線圈等。
Data（數據）：根據功能碼的不同，數據的格式和長度會有所變化。

數據幀的格式可以根據不同的功能碼和操作類型而變化，例如：

（1）對于讀取保持寄存器（Function Code 0x03）：

起始地址：2 字節，表示要讀取的寄存器的起始地址。
寄存器數量：2 字節，表示要讀取的寄存器的數量。
（2）對于寫入單個保持寄存器（Function Code 0x06）：

寄存器地址：2 字節，表示要寫入的寄存器的地址。
寄存器值：2 字節，表示要寫入的寄存器的值。

總體來說，Modbus TCP 協議的數據幀格式是固定的，但是具體的數據內容和長度會根據功能碼的不同而有所變化。詳細的數據幀格式需要根據具體的功能碼和操作類型來確定。

二、一個Demo及其引發的問題

1、一個Demo

from pymodbus.client import ModbusTcpClient


if __name__ == "__main__":
    # Modbus TCP服務器的IP地址和端口號
    server_ip = "192.168.1.189"
    port = 502
    station = 1

    # 創建Modbus TCP客戶端
    MDclient = ModbusTcpClient(server_ip, port)
    if MDclient.connect():
        # 讀取保持寄存器的示例
        address = 0  # 起始寄存器地址
        count = 10   # 要讀取的寄存器數量
        MDclient.write_registers(address, 115, slave=1)
        time.sleep(2)
        response = MDclient.read_holding_registers(10, 10, slave=station)
        print(response.registers[0])
        MDclient.close()

2、pymodbus.client.ModbusTcpClient 都實現了哪些功能碼

pymodbus.client.ModbusTcpClient 類是 PyModbus 庫中用于 Modbus TCP 客戶端通信的類。它支持以下常用的 Modbus 功能碼：

（1）讀取線圈狀態（Read Coils）：功能碼 0x01，用于讀取輸出線圈的狀態。

read_coils(address, count=1, slave=0)

• address: 起始線圈的地址
• count: 要讀取的線圈數量
• slave: Modbus 單元標識符（站號）

（2）讀取離散輸入狀態（Read Discrete Inputs）：功能碼 0x02，用于讀取輸入線圈的狀態。

read_discrete_inputs(address, count=1, slave=0)

• address: 起始輸入線圈的地址
• count: 要讀取的輸入線圈數量
• slave: Modbus 單元標識符

（3）讀取保持寄存器（Read Holding Registers）：功能碼 0x03，用于讀取保持寄存器的值。

read_holding_registers(address, count=1, slave=0)

• address: 起始保持寄存器的地址
• count: 要讀取的保持寄存器數量
• slave: Modbus 單元標識符

（4）讀取輸入寄存器（Read Input Registers）：功能碼 0x04，用于讀取輸入寄存器的值。

read_input_registers(address, count=1, slave=0)

• address: 起始輸入寄存器的地址
• count: 要讀取的輸入寄存器數量
• slave: Modbus 單元標識符

（5）寫單個線圈（Write Single Coil）：功能碼 0x05，用于寫入一個輸出線圈的狀態。

write_coil(address, value, slave=0)

• address: 線圈的地址
• value: 要寫入的值，True 表示 ON，False 表示 OFF
• slave: Modbus 單元標識符

（6）寫單個寄存器（Write Single Register）：功能碼 0x06，用于寫入一個保持寄存器的值。

write_register(address, value, slave=0)

• address: 寄存器的地址
• value: 要寫入的值
• slave: Modbus 單元標識符

（7）寫多個線圈（Write Multiple Coils）：功能碼 0x0F，用于寫入多個輸出線圈的狀態。

write_coils(address, values, slave=0)

• address: 起始線圈的地址
• values: 要寫入的線圈狀態，是一個布爾值列表
• slave: Modbus 單元標識符

（8）寫多個寄存器（Write Multiple Registers）：功能碼 0x10，用于寫入多個保持寄存器的值。

write_registers(address, values, slave=0)

• address: 起始寄存器的地址
• values: 要寫入的寄存器值，是一個整數列表
• slave: Modbus 單元標識符

3、讀到的結果與寫入的值為什么是反的

只能說有可能是反的。

比如我用 response = MDclient.read_holding_registers(10, 10, slave=station) print(response.registers[0])打印了一個寄存器，能讀到數值為17217，轉化成16進制再轉化成字符串為CA，但實際的字符串應該為AC，這是為什么呢？

當你期望的結果是AC而不是CA，說明你讀取的數值可能被解釋為了大端字節序（big-endian）而不是你期望的小端字節序（little-endian）。在大端字節序中，高位字節保存在低地址，而在小端字節序中，高位字節保存在高地址。

這里為什么說可能呢？原因很簡單，通信的兩端如果內存存儲方式不一樣，讀到的數據就是反的。比如PC是小端序，嵌入式設備是大端序，存儲在嵌入式設備的值為AC，高位是A，低位是C，那么PC在以小端序存儲時，會把對方高位的A存儲低位，把對方低位的C存儲到高位，就變成了CA。

如果二者都是大端序或小端序的存儲方式，則不會有該問題，因為他們的讀取和存儲方式都是一樣的。

4、大端序與小端序之間的傳輸

當數據在大端字節序（big-endian）和小端字節序（little-endian）之間傳送時，通常需要進行大小端轉換。這是因為不同的處理器和計算機體系結構可能使用不同的字節序，如果發送方和接收方的字節序不同，就需要進行轉換。

• 大端字節序：在大端字節序中，高位字節保存在低地址，低位字節保存在高地址。例如，整數0x12345678在大端字節序中存儲為12 34 56 78。
• 小端字節序：在小端字節序中，低位字節保存在低地址，高位字節保存在高地址。同樣的整數0x12345678在小端字節序中存儲為78 56 34 12。

如果數據在不同字節序的系統之間傳遞，發送方需要將數據按照目標系統的字節序進行轉換，接收方再將接收到的數據進行反向轉換，以確保數據的正確傳遞。在很多網絡通信和文件傳輸的場景下，大小端轉換是非常常見的操作。

5、線圈、輸入寄存器、保持寄存器、離散寄存器分別占用多少bit位

在Modbus協議中，不同類型的數據（線圈、輸入寄存器、保持寄存器、離散寄存器）占用的位數如下：

（1）線圈（Coils）：線圈是只能讀寫的二進制輸出，每個線圈占用1位。這意味著一個線圈的狀態只能是開（1）或者關（0）。

（2）輸入寄存器（Input Registers）：輸入寄存器是只讀的，每個輸入寄存器占用16位（2個字節）。

（3）保持寄存器（Holding Registers）：保持寄存器是讀寫的，每個保持寄存器也占用16位（2個字節）。

（4）離散輸入（Discrete Inputs）：離散輸入是只讀的二進制輸入，每個離散輸入占用1位。類似于線圈，一個離散輸入的狀態只能是開（1）或者關（0）。

總結：

• 線圈：1位
• 輸入寄存器：16位（2字節）
• 保持寄存器：16位（2字節）
• 離散輸入：1位

請注意，這些大小是Modbus協議規定的標準大小，不同的設備可能有不同的實現，因此在實際應用中，你應該查閱設備的文檔以確認具體的數據大小。

6、一個保持寄存器能存2個字母，用兩個保持寄存器存儲ACK1，第一個寄存器存儲AC，第二個存儲K1，大端序會怎么存儲？

在大端序（Little Endian）下，字節的存儲順序是低位字節在前，高位字節在后。如果每個保持寄存器能存儲兩個字母，要存儲字符串“ACK1”，它將被拆分為兩個部分：'AC' 和 'K1'。以AC為例，A為高位，C為低位。

在大端序下，存儲順序如下：

• 第一個保持寄存器（低位字節在前（高位），高位字節在后（低位））：存儲67（0x43）和65（0x41），即存儲為0x4341。
• 第二個保持寄存器（低位字節在前（高位），高位字節在后（低位））：存儲49（0x31）和75（0x4B），即存儲為0x314B。

所以，在小端序下，字符串“ACK1”會按照上述方式存儲到兩個保持寄存器中。

7、如何判斷win10存儲是大端序還是小端序？

在通用的個人計算機（包括Windows 10系統）中，主流處理器（如x86和x86-64架構的處理器）使用的是小端序（Little Endian）存儲。這意味著在存儲多字節數據時，低位字節存儲在內存的低地址處，高位字節存儲在內存的高地址處。

如果你想要確認你的Windows 10系統是使用小端序還是大端序，可以使用Python來進行測試。以下是一個簡單的Python代碼片段，它可以幫助你判斷系統的字節序：

import sys

print(sys.byteorder)

運行這段代碼，如果輸出結果是'little'，說明你的系統是小端序；如果輸出結果是'big'，則表示系統是大端序。在大部分個人計算機上，特別是使用x86和x86-64架構的系統，輸出應該是'little'。
