基于Pixart PAH8005EI+Qualcomm CSR1024低功耗心率手環方案

2021/09/13
1229
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

5096_datasheet.pdf

共1個文件

核心技術優勢/方案詳細規格/產品實體圖/PCB/方塊圖Datasheet/測試報告/Gerber/Schematics/User manual +一鍵獲取

Pixart PAH8005EI-2G提供日常生活及體能訓練持續偵測心率，隨時掌握心肺功能及運動成效；并提供健走計步功能，主要傳輸經由CSR1024將PPG Raw Data上傳至手機端APK,在手機上轉換實時心律并偵測使用者是否有配戴緊密(若無配戴完善會由APK綠色燈號轉變?yōu)榧t燈),也可搭配多種心律裝置交叉比對心律值,并可利用手機上傳云端算法計算多項運動指數并透過APP 協助追蹤運動成效并改善不良的運動消耗；在透過云端數據整合，進行體力體能狀況的分析。

場景應用圖

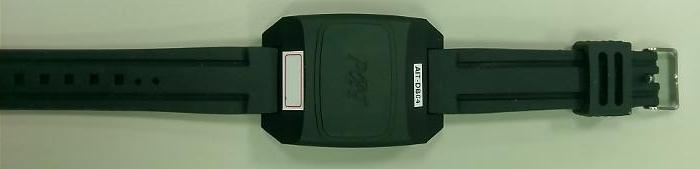

產品實體圖

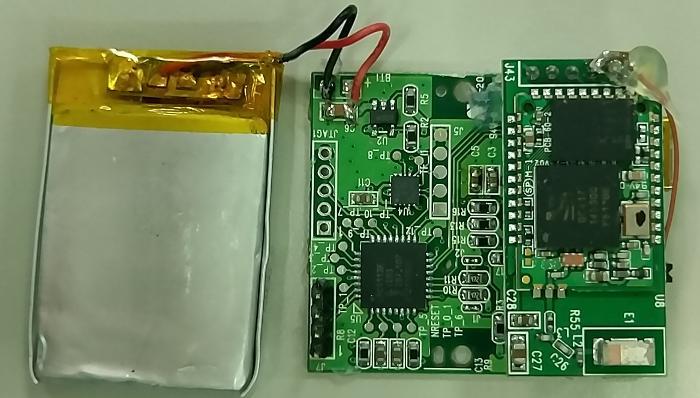

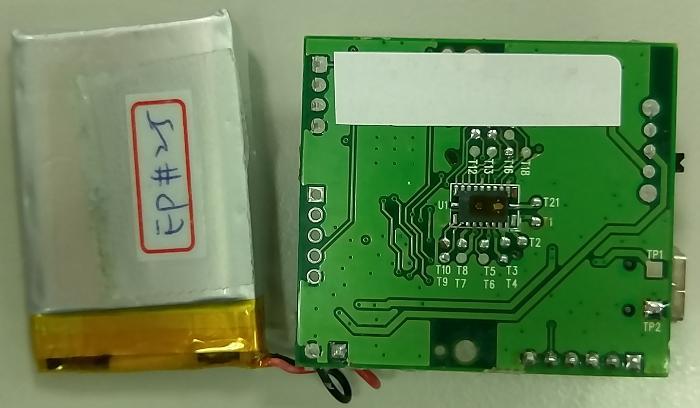

展示板照片

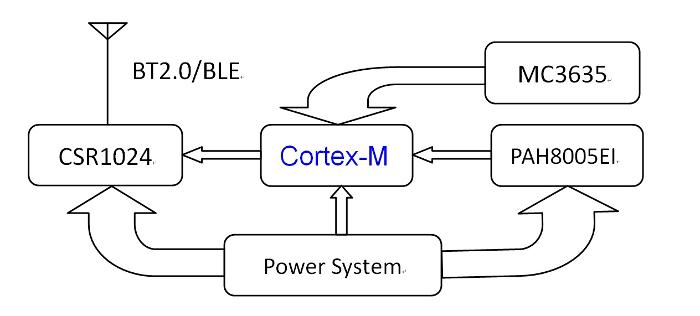

方案方塊圖

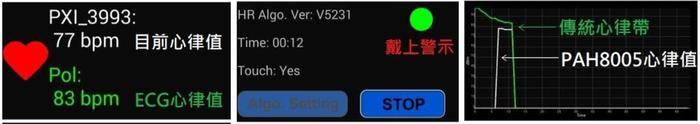

偵測數據顯示

核心技術優勢

1. 實時傳輸原始數據.
2. Micro usb界面充電
3. 不需顯示器操作,可藉由APP設定控制.

方案規格

1. 低功耗整合型心率傳感器.
2. 工作模式下含LED功耗 260uA
3. Power Down 15uA

方案來源：大大通
