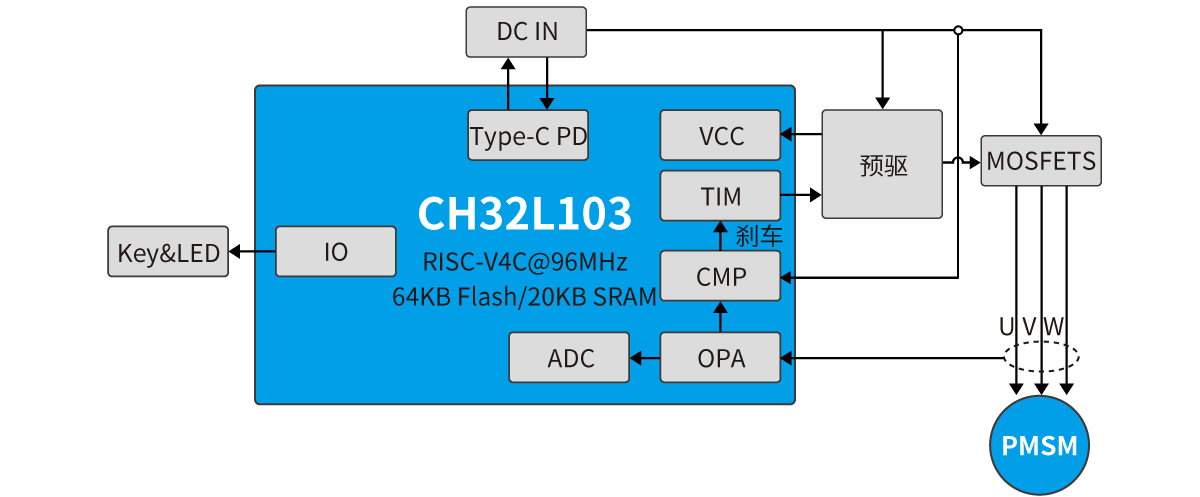

基于沁恒微32位MCU CH32系列的智能落地扇方案

MCU型號

CH32L103、CH32V007、CH32M007

MCU特色

CH32L103

• 青稞RISC-V4C微處理器，支持單周期乘法和硬件整數除法
• 系統主頻96MHz，64KB Flash，20KB SRAM
• 低動態/靜態功耗
• 12位ADC，采樣速度高達2.4Msps
• 1路高級定時器接口，可用于電機控制輸出；16位低功耗定時器
• 2組16位通用定時器，提供輸入捕獲/輸出比較/PWM/脈沖計數及增量編碼器輸入
• 1組32位通用定時器，獨立和窗口型看門狗
• 內置1組OPA運放和3組CMP電壓比較器
• 內置USB和PD PHY，支持PDUSB及Type-C快充
• USART*4，I2C*2，SPI*2，CAN FD*1，10路TouchKey

• 青稞RISC-V2C微處理器，支持乘法指令集
• 系統主頻48MHz，62K Flash，8K SRAM
• 12位ADC，采樣速度最高可達3Msps
• 內置1組7路通用DMA
• 高級定時器*1，通用定時器*1，精簡定時器*1，32位滴答定時器*1
• 內置可正端輪詢OPA(PGA)*1，支持單電阻或雙電阻電流采樣方案
• 內置CMP*2，支持過流保護和3通道輪詢比較器定位
• 獨立看門狗*1，窗口看門狗*1
• USART*2，SPI*1，I2C*1，8路TouchKey
• CH32M007G8R6內置48V三相雙N預驅和自舉二極管及高壓LDO，等效于CH32V007加CH283
• CH32M007E8內置24V三相P+N預驅和高壓LDO，等效于CH32V007加CH282

方案特點

• 支持HALL FOC方案或無感FOC控制
• 采用自收斂閉環啟動算法，實現零速啟動，無反轉高可靠啟動
• 調速比50：1，匹配多種擋位
• 支持堵轉保護、缺相保護、過壓保護、欠壓保護、過流保護、電機過溫保護
• 運行平穩，超靜音
• 支持Type-C PD功能, 可配合藍牙及其他接口芯片使用
• 順逆風啟動算法中無需外圍電路，節省成本，啟動及運行過程堵轉重啟無失步，接轉電流無沖擊

方案評估版
