四軸飛行器是一種利用四個旋翼作為飛行引擎來進行空中飛行的飛行器，進入20世紀以來，電子技術飛速發展四軸飛行器開始走向小型化，并融入了人工智能，使其發展趨于無人機，智能機器人。四軸飛行器不但實現了直升機的垂直升降的飛行性能，同時也在一定程度上降低了飛行器機械結構的設計難度。四軸飛行器的平衡控制系統由各類慣性傳感器組成。在制作過程中，對整體機身的中心、對稱性以及電機性能要求較低，這也正是制作四軸飛行器的優勢所在，而且相較于固定翼飛機，四軸也有著可垂直起降，機動性好，易維護等優點。
新唐主控板采用采用新唐 32 bit Cortex?－M4 M452 微控器，支持失控保護(自動降落)，通過控制電調達到飛行目的，同時通過2.4G專用遙控模塊與遙控把手通信。M452強大的運算能力，將10軸傳感器運算結果整合，確保飛行的穩定性。
- 500Hz 傳感器融合更新率
- 支持定高(氣壓計),無頭模式(電子羅盤)
- 支持飛行姿態PID 調適
- 支持自動降落
- 支持傳感器校準
- 支援各式大小軸距機架,抗風載重能力
新唐遙控手把采用新唐4T 8051 N79E14來控制飛行器的方向和高度及飛行姿態。
- 2.4G無線收發雙向傳輸
- 支持自動跳頻
- 支持自動對頻,8架同場競技
- 支持低電池偵測自動報警
- 支持飛行控制微調
- 支持定高,無頭模式控制
- 支持遙控信號強度偵測(RSSI)
- 支持飛行手感控制

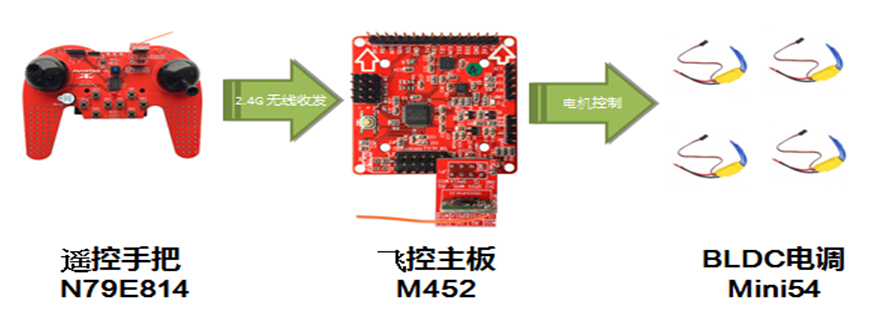

產品實體圖
展示板照片

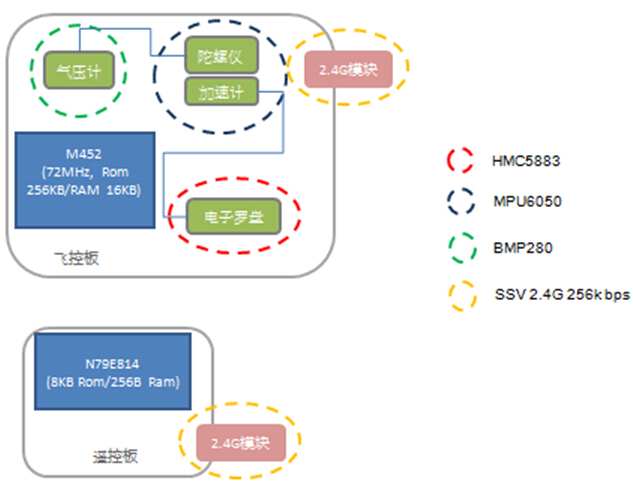

方案方塊圖
核心技術優勢
- 主控采用新唐M452，連接 GPS , 2.4G RF , 9 軸傳感器 , 壓力感應器 , 紅外傳感器 , 超聲波傳感器
- 手把控制采用新唐8051 N79E814控制飛行器飛行姿態
- 控制手把與主控端通過SSV 2.4G 射頻通信
- 電調部分采用MINI54系列
- 空曠地帶控制距離可達100米
方案規格
①支持高速 ESC(400Hz)
②支持低電池偵測
③支持飛行動態 PID 調適
④SSV 2.4G 射頻
⑤空曠地帶控制距離可達100米
⑥支持傳感器校準，陀螺儀增穩
