基于STM32的環境監測系統 (esp8266)

Notice:需要源碼或相關資料實物的友友請關注、點贊，私信吧?。。?！

1、研究背景與意義

隨著互聯網通信和電子科技的飛速發展，人們的生活方式也發生了革命性變化?？茖W技術的進步帶來了新時代的產品，這些產品在人們的生活中發揮著越來越重要的作用。

在現實中，運用單片機控制的系統已經在人們的生活中有所普及，比如交通信號燈或者心率健康檢測等。若沒有專業環境參數的監測，人們的日常生活將會受到很大的影響，環境也是諸多病癥的組成因素之一，而這種環境的過渡變化人體很難第一時間進行察覺，但潛移默化中會對身體造成或多或少的影響?？偟膩碚f，環境檢測可以統計環境變化趨勢、預測可能出現的環境問題，提供有用的環境資源，早一步避免人力、財力的損失，達到趨利避害的效果。

因此，設計一個環境檢測系統具有重要的實際意義。與此同時，良好的室內空氣質量有助于調動員工的積極性，提高工作效率百分之十左右?？偟膩碚f，實時準確地獲得氣體濃度數據并進行檢測操作對于舒適的居住環境和良好的工作氛圍等都有著重要意義。

2、國內外研究現狀及發展趨勢

早期，一些發達國家如美國、日本、歐洲等國相繼推出自己的環境檢測方案并付諸實際措施。長期發展歷程中可以概括為兩個階段，化學儀器和現場檢測。追溯到二十世紀，模擬集成溫度傳感器橫空出世，運用集成工藝將所需模塊集成到一塊芯片上，功能實用性上大大提高，正向更高端更智能的方向不斷發展。
我國相對于外國來說，開始環境質量檢測的時期較晚，發展也相對更慢?？v觀整個發展史，大致分為三個階段：人工檢測、有線和無線檢測，其中有線檢測是自動化的，并針對不同地區側重不同，如北方以大氣檢測為主，采用煙氣實時檢測系統；南方則側重水污染，主要采用技術為COD在線實時自動檢測技術。主要檢測方面針對空氣質量和煙塵量以及水污染為主體，而且當時的產品只能測定一個環境變量，具有很強的局限性。

3、主要研究內容

本次研究設計的主要內容是設計一個基于STM32單片機的環境檢測系統。主要采用硬件與軟件相互結合的設計方式，擁有可在室外使用、成本低、功耗小、采集數據準確度高、方便快捷的優勢，對人體健康保護具有重要作用。

• 第一章先是對課題的研究背景與意義作了闡述，然后對國內外現狀關于環境檢測的指標進行介紹，以及運用了什么技術進行了簡要的敘述。
• 第二章通過對系統總體設計方案的確定，明確了主控芯片和各硬件模塊的選型，并對各個模塊作了細致的描述。
• 第三章完成軟件部分設計，包含各個環境檢測模塊，代碼邏輯用流程圖表示出來，使其實現對應的功能。
• 第四章對完成品進行功能測試，檢查硬件焊接標準，對各個傳感器進行控制變量記錄顯示數據，比較是否符合預期標準。

4、控制系統設計方案

本設計以單片機為核心控制器件結合溫濕度傳感器、空氣質量傳感器和光敏電阻傳感器等進行一個環境檢測系統的設計。該設計可通過溫濕度傳感器、空氣質量傳感器和光敏電阻傳感器實時檢測所處的環境情況，主控模塊會連接蜂鳴器電路，若空氣質量過高，可通過WiFi上傳到上位機，使其將信息傳送到云平臺，并使蜂鳴器及時發送報警信息，能夠及時獲取所處的環境信息，便于及時針對處理。進行理論復習學習后，需運用所學知識進行電路圖的繪制，完成電路板的制作，編寫程序進行系統調試，最終完成具有要求功能的環境檢測系統。

5、電路系統設計方案

本系統設計主要分為三個部分，分別是：環境檢測數據的采集，OLED顯示檢測到的數據，數據上傳到上位機并顯示數據。主控芯片選擇STM32單片機，其接收指令對環境光照強度、溫濕度、空氣質量數據進行收集，同時將參數信息反饋到OLED顯示屏和云平臺上，通過串口連接到WiFi通信模塊，實現二者之間的數據傳遞。蜂鳴器模塊是由單片機發出高電平即可發出警報，當空氣質量大于設定的閾值時，發出報警聲音。

6、系統控制芯片選擇

系統主控芯片是整個系統控制的核心部分，主要職責是進行數據接收、分析、處理與執行，在設計中具有舉足輕重的作用。
在單片機的開發和工程實踐上，STM32的設計初衷就是針對于全面的功能以及低功耗的前提，與51單片機對比，存在很大差異。STM32單片機性能要比C51的性能高出幾倍，這就意味著就可以實現更多的功能，同時價格低廉，換言之即為可以用更便宜的價格實現更高的性能和更多的功能，這不僅大大增強了系統的性能，而且為開發者提供了經濟上的支持。目前，越來越多的用戶開始選用STM32單片機作為主控芯片。

7、傳感器電路設計

7.1 光照強度監測模塊

在檢測光照強度模塊的選擇上，本次設計選用光敏電阻傳感器。光敏電阻是一種特殊的電阻器，是基于一種材料對不同的光照強度有著不同的導電率的原理設計的，而材料選用一般都為半導體（常見的有硫化鎘或者硒化鎘等），一點微弱的光照變化就可以使材料的導電率發生變化，使得其對環境光線十分敏感，一般用來檢測所處環境的光線亮度，其光線亮度與電阻值成反比。當阻值發生變化時，就可以對變化的幅度進行分析，再根據變化幅度的范圍，按照一定的規則來轉換為光照強度的數值。
可通過旋鈕改變它的閾值，本設計通過AO口來輸出模擬信號從而進行光照強度數值的轉換，換言之，就是光敏電阻傳感器將采集的光線強度變成一個連續的模擬信號，然后從AO引腳輸出出來，經轉換后就能得到一個光照強度數值。

本設計選擇此光敏電阻傳感器作為光照強度檢測模塊，是因為它對光照強度的變化所傳遞的數值非常精準，而且具有體積小，重量輕等優點，便于嵌入在各種小型設備上。系統中的光照強度檢測模塊還具有以下特點：
（1）其模塊核心采用高靈敏型光敏電阻傳感器。
（2）工作的電壓范圍為3.3V-5V。
（3）使用寬電壓LM393比較器。
（4）輸出為比較器，信息完整，波形明顯，輸出方式為DO數字開關量輸出（0和1)和AO模擬電壓輸出。
（5）PCB為小板尺寸，便于嵌入在各種小型產品上。

7.2 溫濕度監測模塊

隨著科技日新月異的發展，溫濕度傳感器已不再局限為最初的濕敏元器件，也開始向集成化、多樣化進行發展。在檢測溫濕度模塊的選擇上，并沒有分開去選擇溫度傳感器和濕度傳感器，而是合二為一，本設計系統決定選用DHT11溫濕度傳感器，此款復合傳感器可以同時感知環境中的溫濕度，在功能上更加強大，自帶數據校準，穩定性有保障，而且在準確性方面不輸于傳統的分離式傳感器。
DHT11溫濕度傳感器模塊是市面上很常見的傳感器模塊，它的體積非常小而且設計精巧，每個模塊的重量僅有8克，非常適合用于空間較小、產品體積較小的設計，性價比極高。在設計中可以很方便的嵌入到實體設備中，可以使實體設備更加精巧。它是一種在輸出時直接輸出數字信號的傳感器，使得在單片機處理數據時不需要在進行轉換，處理速率得到了很大的提高。其工作形式是：首先需要感應到連接單片機接口的電平變化才會開始檢測，即若單片機不發出信號，就不會檢測溫濕度，也不會把采集到的所處環境的溫濕度參數以數字信號的形式串行傳輸到單片機。

DHT11數字濕溫度傳感器采用單總線數據格式。即，單個數據引腳端口完成輸入輸出雙向傳輸。其數據包由5Byte（ 40Bit）組成。數據分小數部分和整數部分,具體格式在下面說明。一次完整的數據傳輸為40bit，高位先出。
數據格式：8bit濕度整數數據+8bit濕度小數數據+8bit溫度整數數據+8bit溫度小數數據+8bit校驗和校驗和數據為前四個字節相加。

7.3 空氣質量監測模塊

空氣質量檢測模塊用于檢測所處環境的空氣質量，實現對空氣質量的檢測?？諝赓|量檢測傳感器原理上是利用一些氣敏材料，這種材料在不同空氣質量下的電阻率不同，主要質地是二氧化錫。當環境中存在有害污染氣體時，模塊中的氣敏材料的導電性能就會發生改變，電導率會隨著空氣質量增加而逐漸增大。換言之，空氣質量越高，其模擬量的輸出電壓越高，由于其輸出為模擬信號，那么就需要將其進行AD轉換，轉變成單片機可以處理的數字信號，最終使其在OLED上顯示。最終本設計選用MQ-135傳感器，它是一種可靠性高、適合多種應用、成本低、應用技術先進的檢測空氣質量的傳感器。它可以檢測多種有害氣體，例如：氨氣、硫化物和苯系蒸汽等。

工作原理：MQ135傳感器采用二氧化錫（SnO2）作為氣敏材料。在清潔空氣中，該材料的電導率較低。當傳感器所處的環境中存在污染氣體時，傳感器的電導率會隨著空氣中污染氣體濃度的增加而增大。通過簡單的電路，可以將電導率的變化轉換為與該氣體濃度相對應的輸出信號。

7.4 OLED顯示屏模塊

在顯示模塊的選擇上，一般常見的是OLED和LCD兩種，本系統選用0.96寸的OLED顯示屏將檢測的環境數據顯示出來。
OLED顯示屏驅動電流小，可以自己發亮，不像LCD屏需要背光燈，其響應速度也比同類型的LCD快；能耗方面，同等亮度下，雖然LCD能耗低一些，但是背光源長亮的條件下，LCD的能耗會超過OLED，從側面說明在此等的狀態下，OLED的能耗要優于LCD；
OLED裸屏總共種接口包括:6800、8080兩種并行接口方式、3線或4線的串行SPI接口方式、IIC接口方式(只需要2根線就可以控制OLED)，本次實驗的OLED采用的就是IIC接口方式。
IIC主從通信過程
主設備往從設備寫入數據需要有下面的過程：
1.主設備發送一個起始信號（START）。
2.主設備在數據線上廣播從設備地址。
3.確定數據傳輸方向（R/W）。
4.等待從設備應答信號（ACK）。
5.主設備發送數據到從設備，從設備接收到后，會返回給主設備一個應答信號，直到主設備發送完數據，或者從設備返回一個NACK信號，表示從設備不再接收數據。
6.數據發送完畢，主設備發送終止信號（STOP）。

目前，OLED顯示屏技術被看作是下一代屏幕科技的創新領域，同時也是下一代平面屏幕的強力應用技術，而且作為新興技術產品，無論是在價格優勢還是性能方面，都要強于過去傳統的LCD顯示屏。0.96寸的OLED顯示屏實物圖

本系統中OLED顯示屏有四個引腳，分別是引腳1是接地的引腳，和STM32F103最小系統板的GND相連；引腳2為VCC，是OLED顯示屏的供電引腳，其工作電壓的范圍為3.3V-5V；引腳3為SCL時鐘線與STM32F103最小系統板的PB6端口相連接；引腳4為SDL數據線與STM32F103最小系統板的PB7相連接。

7.5 WIFI通信模塊

在數據傳輸方面，采用下位機上傳至上位機。本系統決定采用ESP8266作為WiFi通信模塊。ESP8266是一款非常受歡迎的低成本、高性能Wi-Fi模塊。它集成了Wi-Fi功能和TCP/IP協議棧，并可以通過串口與主控制器進行通信。
以下是對ESP8266模塊的詳細講解：

• 架構和功能：ESP8266模塊采用了32位的Tensilica處理器架構，通常是ESP8266EX芯片。它集成了Wi-Fi無線網絡連接功能和TCP/IP協議棧，具有可靠的數據傳輸能力。ESP8266還包含用于控制、調度和管理網絡連接的固件。
• Wi-Fi功能：ESP8266支持802.11 b/g/n無線標準，并且可以作為Wi-Fi客戶端或者Wi-Fi接入點（AP）運行。作為客戶端，ESP8266可以連接到現有的Wi-Fi網絡，實現與互聯網的通信。作為AP，它可以創建自己的Wi-Fi網絡，允許其他設備連接到它并進行數據交換。
• 通信接口：ESP8266模塊通常通過串口（UART）與主控制器進行通信，使用AT指令集作為通信協議。主控制器可以通過發送AT指令給ESP8266來控制Wi-Fi連接、數據傳輸和網絡配置。除了串口，ESP8266還可以通過SPI和I2C等接口與其他外部設備進行通信。

（1）具有三種工作模式：Station：用于連接熱點的模式；AP：用于作為熱點的模式；Station+AP：兩個功能可以同時打開。
（2）支持無線802.11b/g/n標準。
（3）在該系統內設置有CTP/IP協議線，并支持多路TCP Client連接。
（4）在其內部的控制單元位32位,可兼做應用MCU。
（5）此模塊功耗非常低，適合外部電源供電使用。
（6）ESP8266模塊是市面上常見的數據傳輸?shù)哪K。它的體積非常小而且設計精巧，面積與一元硬幣相仿，可以很容易將其裝進到各種系統中。

7.6 蜂鳴器報警模塊

環境檢測系統在檢測到空氣質量超出某一特定的閾值后，便會由單片機控制蜂鳴器開和關，起到報警通知到相關人員的用處。
蜂鳴器一般分為無源和有源兩種，無源蜂鳴器的內部結構中沒有振蕩器與源，需要加一個音頻信號去進行驅動，這個音頻信號一般為2K-5K的方波，通過控制音頻信號的頻率，能夠達到“哆瑞咪發”的效果；而有源蜂鳴器則自帶振蕩器，通上直流電后，當I/O口輸入對應電平時，才會發聲報警。

本系統中使用的蜂鳴器模塊引腳連接說明如下：在輸入端引腳1為I/O口與單片機的PA5端口相連接，單片機的輸出高低電平，來控制蜂鳴器是否鳴叫；引腳2是接地的引腳，與單片機的GND相連；引腳3為VCC，是蜂鳴器模塊的供電引腳，其工作電壓為5V。

8、軟件主程序設計

主程序負責實現設計的所有功能，從總體系統結構上看，是以STM32單片機為核心，對各個模塊進行初始化，引入各個子程序模塊的頭文件，從而實現各個模塊的調用，各個模塊互相統籌合作，通過網絡將數據上傳到上位機，并且展示給用戶，從而實現整體的功能邏輯。結合環境的功能需求，對環境檢測系統所需求的軟件架構進行了設計。

9、云臺的使用（ONENET)

本次設計的上位機采用的是onenet云平臺。onenet云平臺是由中國移動打造的物聯網開放的平臺，可以快速的完成設備開發部署，能夠輕松的幫助用戶實現產品的接入與產品的連接，為智能系統和智能產品提供了方便可靠的物聯網連接方案。onenet云平臺適配各種網絡協議和網絡環境，同時還支持大量的傳感器設備和智能設備的接入，而且簡單易學，功能強大，可以讓初學者輕易上手。onenet云平臺滿足了本設計的需求。針對其使用，首先要完成的準備工作有以下幾個步驟：
（1）創建onenet云平臺賬號并登錄。
（2）點擊控制后臺，找到產品開發。
（3）添加產品，填寫添加產品的信息。
（4）添加設備，在詳情里面可以看到設備ID、創建時間、授權信息、接入方式等需要用到的信息。

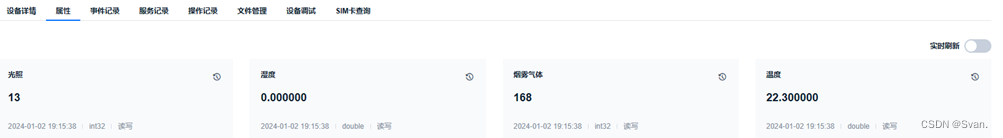

配置完成后的服務器界面如下圖所示。

使用原理：各個模塊分別作用，將感知到的環境數據傳輸?shù)絊TM32單片機中，進行處理，通過ESP8266WiFi模塊傳輸?shù)缴衔粰C即onenet云平臺，此時在onenet云平臺可以詳細的看到各個模塊檢測的數據。其工作流程為：模塊先將數據傳入到STM32單片機中，接著 STM32F103單片機控制WiFi模塊進行與上位機的通信，將數據上傳到onenet云平臺。至此，設計完成了上位機與下位機的通信。

10、功能測試

將程序燒錄進STM32單片機后，對系統供電，首先觀察OLED顯示器是否顯示正常，若正常，則說明電路沒有問題，接著觀察所出現的數據是否符合預期設想變化，之后觀察其他的傳感器是否都在正常進行工作，每個傳感器模塊在顯示屏上是否有數值輸出，若一切正常，則表示沒有問題。用上位機可以驗證WiFi模塊功能是否正常，即上位機的數據是否同步準確。若是單個數據沒顯示，則檢查代碼是否有錯誤，或者觀察對應的傳感器是否有損壞現象。檢查完畢后，對各個傳感器進行不同環境下測試。
（1）開機動畫顯示。系統上電后，首先ESP8266進行聯網配置，同時OLED屏幕上顯示ESP8266初始化，同時在下方還有進度條顯示，若成功，則進度條正常讀條完成，若不成功，則進度條卡住等待，觀察上電狀態，符合設想目標，測試完畢。

（2）在ESP8266完成正常初始化后，系統各模塊工作正常，符合設想目標，測試溫濕度模塊讀取數據。觀察OLED屏幕，在OLED第一行顯示獲取環境的溫度，第二行顯示獲取環境的濕度，第三行顯示獲取環境的光照值，第四行顯示獲取環境的空氣質量，觀察上電狀態，各模塊讀取數據狀態正常，符合設想目標，測試完畢。

（3）溫濕度檢測模塊，DHT11溫濕度傳感器的測試比較容易，在自然條件下對數據進行記錄，然后對著DHT11溫濕度傳感器哈幾口氣，觀察數值變化情況，若前后數據均在合理范圍之內的情況下，如溫度變化范圍是0到40攝氏度，濕度為百分之0到100，哈氣后的溫度對應緩慢上升，濕度對應有所增加，則認為DHT11溫濕度傳感器的測試通過。

（3）光照強度監測，針對環境光照值，利用光敏監測模塊，在自然條件下，用手輕輕捏住光敏探頭，并觀察OLED上的光照值是否發生明顯下降變化，并檢驗小于閾值20時，燈是否會打開。若均符合實驗預想，則測試通過。

（4）空氣質量檢測，針對MQ-135空氣質量傳感器模塊，它可以檢測多種有害氣體，例如：氨氣、硫化物和煙霧等。測試選用燃燒后的木棍作為道具，燃燒后的木棍氣體中包含烷類氣體及石油液化氣，操作是將木棍點燃，隨后使木棍變成熄滅狀態，然后使其緩緩靠近MQ-135傳感器，觀察OLED顯示數值變化，并檢驗大于閾值180時，蜂鳴器能否正常報警鳴叫，風扇是否打開轉動。若均符合實驗預想，則測試通過。

（5）上位機檢測，在完成上述的各個模塊功能檢測后，檢查在onenet云平臺上是否能實時監測系統獲取的環境數據，檢查數據接收的最新時間，若均符合實驗預想，則測試通過。


至此，所有工作的模塊都已經檢測完畢，當所有的模塊都能正常工作時，意味著環境檢測系統設計成功。

11、總結

本設計是基于STM32F103C8T6單片機來實現的，核心主控芯片連接光照強度檢測模塊、溫濕度檢測模塊、空氣質量檢測模塊；OLED顯示屏；電源穩壓降壓模塊；WiFi通信模塊和蜂鳴器報警模塊，并通過WiFi通信模塊把數據上傳到onenet云平臺，可在上位機上實時觀看。當空氣質量達到某一特定的閾值時，會自動控制蜂鳴器進行報警，便于及時做出措施改善，使所處的環境達到或接近一個最佳的程度。
本文所設計的環境檢測系統，能夠成功應用于戶外的環境。經過實際運行的結果反饋表明，本系統可實現“全面采集溫濕度、光照強度和空氣質量的信息，正確的顯示在OLED顯示屏上，并將信息實時傳至onenet云平臺”的功能。本系統工作穩定、抗干擾能力強、操作起來簡單便捷，滿足了現代環境檢測的設計要求。

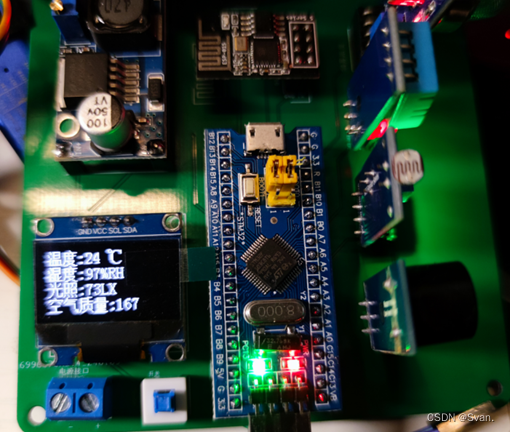

12、附錄（運行視頻、實物圖片）

圖片展示：


視頻展示:
