【物聯網畢設】家庭環境監控（STM32+APP+MQTT）

前言

該智能環境控制系統由硬件端和APP端組成，硬件端以STM32F103C8T6微控制器為核心，通過ESP8266-01s WiFi模塊實現網絡連接。系統配備0.96寸OLED顯示屏實時顯示設備狀態和環境數據，DHT11溫濕度傳感器、MQ-2煙霧傳感器和PM2.5傳感器分別監測環境參數，當檢測值超過設定閾值時觸發蜂鳴器報警。系統通過繼電器控制加濕器和風扇，步進電機模擬窗戶開關，支持自動和手動兩種控制模式：自動模式下根據環境參數自動調節設備，手動模式下可通過按鍵（短按按鍵1/2/3分別控制窗戶/風扇/加濕器）或APP遠程控制。APP端采用MQTT協議通信，可實時顯示環境數據、設置各項參數閾值、切換控制模式，并在數據超標時提供報警提示，實現全方位的智能環境監控與調節功能。

關注微信公眾號--星之援工作室 發送關鍵字（項目清單）

可獲取項目清單資料

????

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

一 連線圖

1 原理圖

2. 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）首先需要打開我們的WIFI熱點讓設備進行聯網操作，看到顯示數據界面，即可進行下一步功能測試

（2）硬件每隔3秒會向APP傳輸一次數據。

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

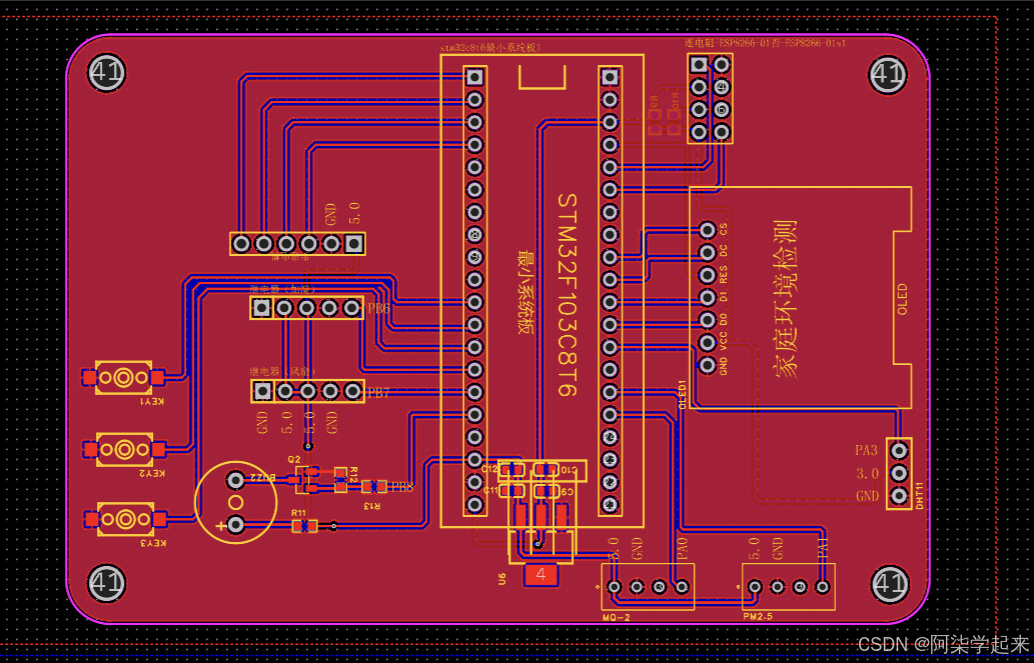

2 PCB效果

3 實物效果

4 APP效果

5 功能概括

（1）硬件端

1. ESP8266-01s：使用wifi模塊進行聯網使用；
2. 0.96寸OLED：用于顯示的設備的狀態，實現實時監測；
3. STM32F103C8T6：用于所有程序的中控和模塊數據通信；
4. 溫濕度傳感器（DHT11）：用于檢測環境的溫度和濕度；
5. MQ-2煙霧傳感器：用于檢測環境的的煙霧濃度是否超過閾值；
6. PM2.5傳感器：用于檢測環境的的PM2.5濃度是否超過閾值；
7. 蜂鳴器：超過閾值進行報警提示；
8. 加濕器：使用繼電器控制，自動模式下，通過環境濕度控制，手動模式下自由控制（需要加濕棉完全濕潤情況下使用）
9. 風扇：使用繼電器控制，自動模式下，通過環境溫度/煙霧濃度控制，手動模式下自由控制
10. 步進電機：模擬窗戶的控制，自動模式下，通過PM2.5濃度控制，手動模式下自由控制
11. 按鍵：可以切換模式，自動模式下可以控制三個設備的狀態；

長按任意按鍵可以改變?cè)O(shè)備的模式

短按按鍵1可以控制窗戶

短按按鍵2可以控制風扇

短按按鍵3可以控制加濕器

（2）APP端

1. 使用MQTT協議與設備進行信息交互；
2. 可采集到底層設備數據并且展示到界面UI；
3. 可以設置溫濕度、PM2.5濃度、煙霧濃度閾值，以達到報警提醒的效果可以遠程查看數據是否超標，界面會出現提示信息；
4. 可以切換手動和自動模式
5. 自動模式下，通過閾值控制設備，手動模式下，可以通過遠程開關控制設備的狀態

（3）云平臺使用

只是鏈接各個設備使用，采用MQTT即時通訊；

（4）演示視頻

通過網盤分享的文件：140.1.家庭環境監測-WiFi.mp4

鏈接: https://pan.baidu.com/s/1ARys3OC8IN2o83xQ700z2Q?pwd=XZY0 提取碼: XZY0

--來自百度網盤超級會員v6的分享

二 底層代碼使用方式

1 使用說明

（1）. 使用的時候設備會自動連接WIFI

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

2 下載程序

1. 先根據原理圖進行連線，連接好以后在做后面的操作
2. 打開手機熱點 熱點名字：NET密碼：12345678
3. 打開程序（硬件由工作室出的可以忽略下載程序這部分）

三 APP使用方式

1下載APP

（1）操作方式：

使用Android手機安裝APK進行操控

安裝Android studio導入項目使用模擬器
官網下載最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安裝包（工作室使用版本）鏈接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取碼：xzy0

安裝教程

https://zhuanlan.zhihu.com/p/528196912
（2）使用說明
打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取
（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

四 程序架構及修改（通用）

鏈接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取碼：XZY0
APP參數修改

32+

聯系方式 微信號：13648103287
