返工常常會讓人感到倦怠，倦怠則容易出錯，如果本身職責又在于糾錯，是把守產品設計完成的最后一道關，那不管多倦怠，也必須打起十二分精神，這就對開發者的耐心與細心提出了極高要求，芯片開發中的回歸測試就是這種類型工作的代表。
回歸測試耗錢費時占用工程資源
回歸測試是指在開發過程中，為了防止設計修改或新引入模塊導致整個設計出現錯誤而進行的重新測試。
通過回歸測試，開發者可以確認更改或錯誤修復后的設計能正常工作，回歸測試的主要流程是重新執行已經執行過的測試用例，雖然故障可能是全新的，但流程都是舊的，所有待測模塊都是已經驗證過的，因而調試起來就不如在模塊化設計階段有趣。
更困難的是，回歸測試中遇到故障后的調試通常需要手動處理。在大芯片開發過程中，完成簽核與驗證代碼的最新變更后，需要進行回歸測試來驗證設計，這時候一次回歸測試出現成百上千個故障的情況很常見，因而回歸測試的工作量往往是越到后面越大。
此時，常規處理方式是由開發者手動檢查仿真日志文件，以分析故障出在哪里，開發者會根據工具報告的錯誤類型來對故障進行分類，以區分故障是由設計引發，還是測試平臺引發，并鎖定故障發生的范圍（模塊或組件）。故障分類并鎖定范圍后，相關可疑代碼將提交給對應的開發者來進行故障原因分析。

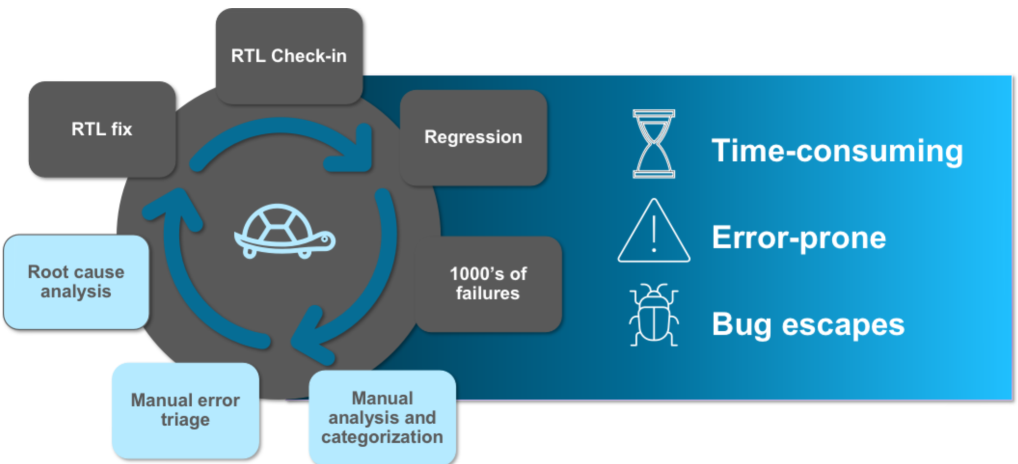

圖1：常規回歸測試調試方法（圖源：新思科技）
以上過程是手動的，需要針對失敗的回歸測試中的所有日志進行反復分析，這不僅是對驗證工程師經驗、耐心與體力的巨大考驗，也占用了大量的項目時間與開發資源，而且手動分析和分流，非常容易出錯。
例如，同一個原因?qū)е碌亩鄠€故障分散在日志中的多個段落，則可能會被他們錯誤地分配到不同的故障組，在找到故障的根本原因之前，錯誤分箱將會導致這種同因故障分發給不同的設計或驗證工程師來處理，對工程資源造成了不合理地占用。
回歸測試中的故障分析任務量大、流程繁瑣且容易出錯，因而芯片開發者都迫切希望有一種更好的方法來管理回歸測試。
人工智能與機器學習是應對任務量大、流程繁瑣的重復性工作的利器，新思科技通過將機器學習引入到回歸測試故障分析中，有效減少了典型回歸測試流程中的手動工作，成倍提升了回歸測試效率，從而打破了回歸測試對芯片開發工作的瓶頸限制，該解決方案即新思科技Verdi自動調試系統中的回歸調試自動化（RDA）模塊。
Verdi RDA破解回歸測試瓶頸
通過整合多種先進技術，Verdi RDA對回歸測試中的日志分析、分箱（按故障特征進行分bin）、分流（按設計故障與測試平臺故障對故障進行分流）和故障根本原因分析（RCA）都實現了自動化。

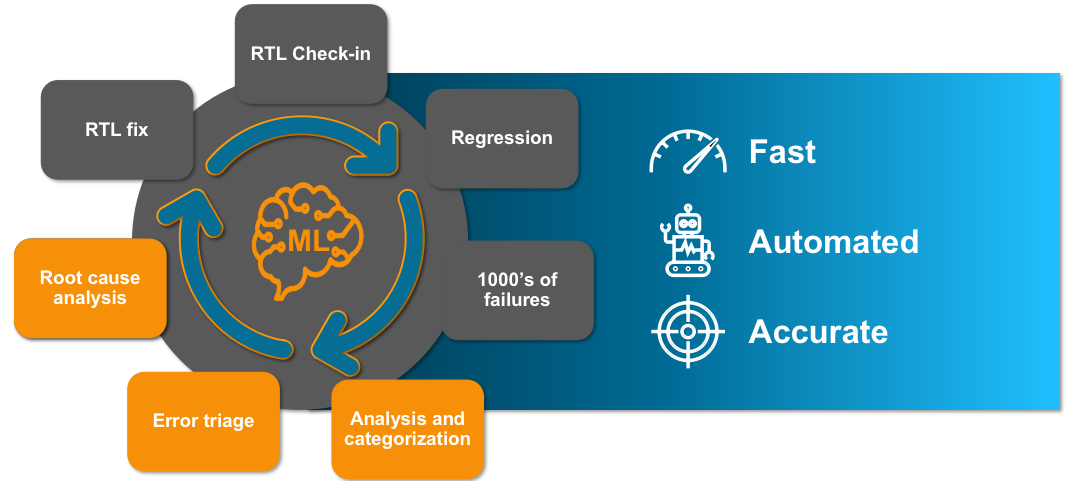

圖2：基于機器學習的自動化回歸測試調試流程
（圖源：新思科技）
以故障分箱為例，Verdi RDA首先收集回歸運行的各種日志及數據，然后通過專用分析程序?qū)收先罩炯皵?shù)據進行分析，并將故障按特征分到不同組別。
Verdi RDA通過無監督機器學習來實現故障日志分析，故障分箱則依據基于UVM的信息傳遞、用戶定義的規則、驗證知識產權（VIP）和基于CPU的設計（指令集）分箱，設置非常簡單，也很容易使用，結果顯示，Verdi RDA故障分箱準確率達到90%，可有效節約回歸故障分析時間。
故障分類之后，Verdi RDA會根據故障特征判斷問題是來自被測設計（DUT）還是來自仿真測試平臺。
對于任何追溯到設計的錯誤，Verdi RDA會自動執行根本原因分析（RCA），并向開發者提供相應的報告，幫助開發者更容易地確定故障原因。
在RDA提供的報告中，還會提供具體信號在測試運行通過和運行失敗之間的相應的不同值，從而讓開發者將調試工作集中在設計的正確部分。
對于測試平臺代碼中的錯誤，Verdi RDA則提供了事物感知調試功能，并具備在仿真時間線中前后移動的能力，通過這些功能，驗證工程師能夠更輕松地確定測試失敗的原因，從而快速將問題解決。

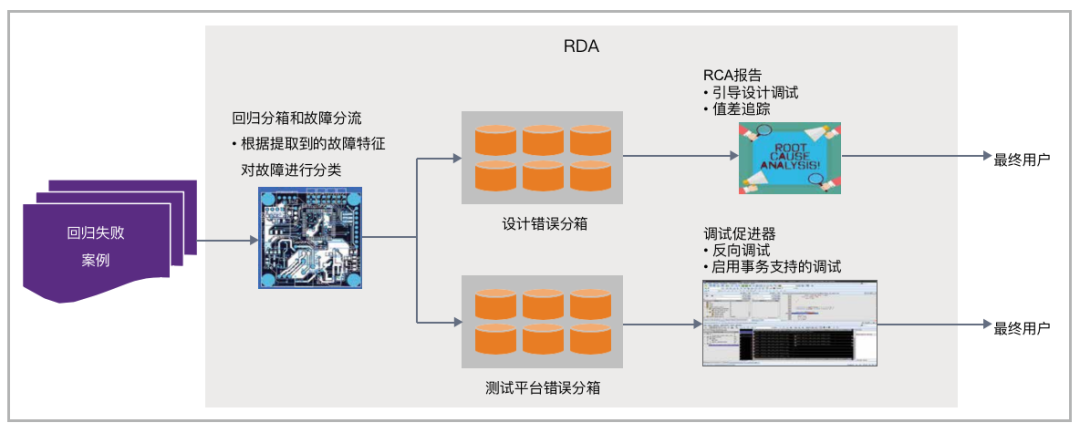

圖3：Verdi RDA流程
（圖源：新思科技）
此外，Verdi RDA還有DUTRCA、XRCA等很多好用的功能，感興趣的讀者可以掃描下面二維碼，獲得新思科技的白皮書《借助機器學習實現仿真回歸結果調試自動化》，以進一步了解Verdi RDA的強大能力。
總結
如前所述，芯片規模越大，回歸測試的任務越重，到后期運行一次回歸動輒有上千條錯誤對開發團隊是巨大的考驗，手動處理回歸測試越來越占用更多工程資源，越來越難滿足大芯片產品設計對開發周期的要求，將回歸測試調試過程自動化成為開發者的迫切需求，因而Verdi RDA的推出適逢其時。
Verdi RDA的自動回歸分箱功能簡易好用，幾乎不需要額外設置，就能讓驗證團隊從數以千計的需手動處理的故障分揀任務中解脫出來，Verdi RDA還能準確地將設計故障與測試平臺故障進行分流，并精準定位錯誤來源，高效地為回歸測試的故障調試及解決奠定了基礎。
在故障調試階段，Verdi RDA會自動重新運行失敗的測試，并提供可視化功能以加速發現和修復錯誤的進度。
Verdi RDA對回歸測試效率的提升，已經在實際應用中得到了證實。例如，通過應用Verdi RDA，聯發科將回歸測試效率提升了4倍，大幅縮減了回歸測試所需的時間。將回歸測試耗時減少為原來的四到五分之一，對一顆大型芯片的開發來說，或?qū)⒁馕吨鴶?shù)百萬到數千萬美元開發費用的節省。
