晨控CK-GW08網關與匯川H5U系列PLC配置EtherNet/IP通訊連接手冊

CK-GW08系列是晨控為工業多通道需求研制的一款網關控制器,方便用戶集成到PLC等控制系統中，系統集成了8路讀寫接口，并且支持大部分工業協議ModbusTCP、Profinet、EtherNet/IP、EtherCat以及自由協議TCP/IP等

本期主題：圍繞CK-GW08系列產品的EtherNet/IP通訊協議與匯川PLC進行通訊配置說明。

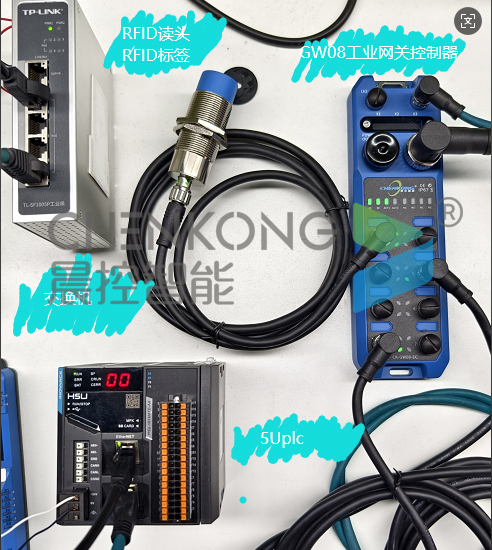

0、準備階段

• 編程軟件：AutoShop
• 多通道網關控制器：CK-GW08-EIP
• 工業RFID讀寫器：CK-FR03-A01
• PLC：匯川H5U
• 通訊協議：EtherNet/IP
• 連接方式：以太網

• 添加EDS設備文件
• 右側工具箱中右鍵EtherNet/IP Devices,導入設備XML
• 選擇設備EDS文件，確定導入
• 重啟軟件完成導入

• 添加設備
• 雙擊添加新加入的設備文件
• 點擊進去添加設備，填寫設備IP

• 設置映射
• 打開設備數據集
• 輸入輸出數據集各設置8個160位長度的BYTE映射
• （分別對應8個通道的輸入輸出映射）

• 完成連接
• 將連接配置下載進plc
• 完成連接

• 功能塊說明

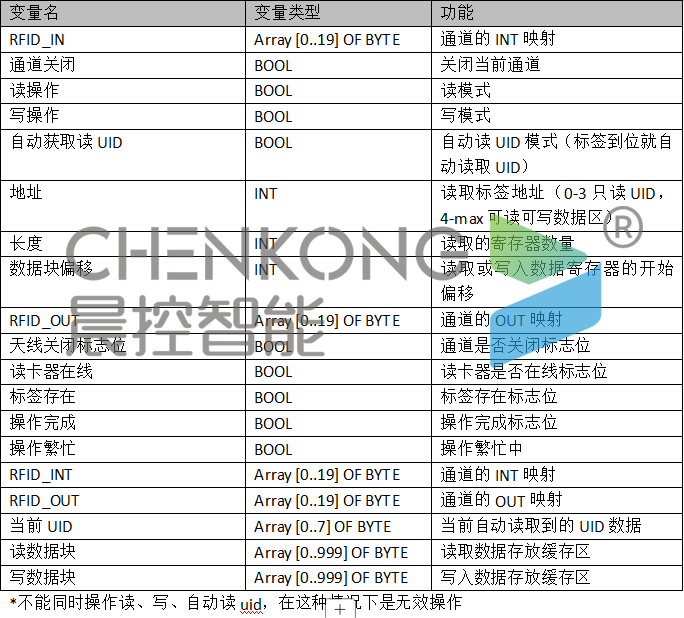

（1）功能塊引腳說明

• 自動讀取uid：
• 置位自動讀取uid
• 在有標簽在位時，將標簽uid傳輸?shù)疆斍皍id中

• 寫操作
• 將需要寫入數據緩存寫在寫數據區里
• 觸發置位寫操作，等待操作完成即寫入完成

（4）讀取數據操作

• 觸發置位讀操作
• 等待操作完成置1，即可讀取完成
• 讀取的數據緩存在讀數據區中
