差分晶體振蕩器（Differential Crystal Oscillator）也簡稱“差分晶振”
它通過兩個輸出端子輸出兩個相位相反的信號（起到抗干擾能力）。差分晶振通過差分信號輸出，在抗干擾、信號完整性、EMI抑制等方面有顯著優勢，能夠提供更穩定、更高速性能的時鐘信號。
因此差分晶振通常用于高速通信系統、光模塊、高速串行接口（如PCIe、USB 3.x）等場景。
差分晶振輸出方式有5種：LVPECL、LVDS、CML、HCSL、LPHCSL?。
1、?LVPECL模式?：LVPECL（Low Voltage Positive Emitter-Couple Logic）是主要的差分輸出之一。它通過避免晶體管飽和，實現更快的開關速度，并配備恒定電流源驅動器。由于大電壓擺動（通常為600-1000mV），LVPECL具有卓越的抖動性能，從而輸出低噪聲信號，適用于PON、顯卡、光模塊、智能網卡等。

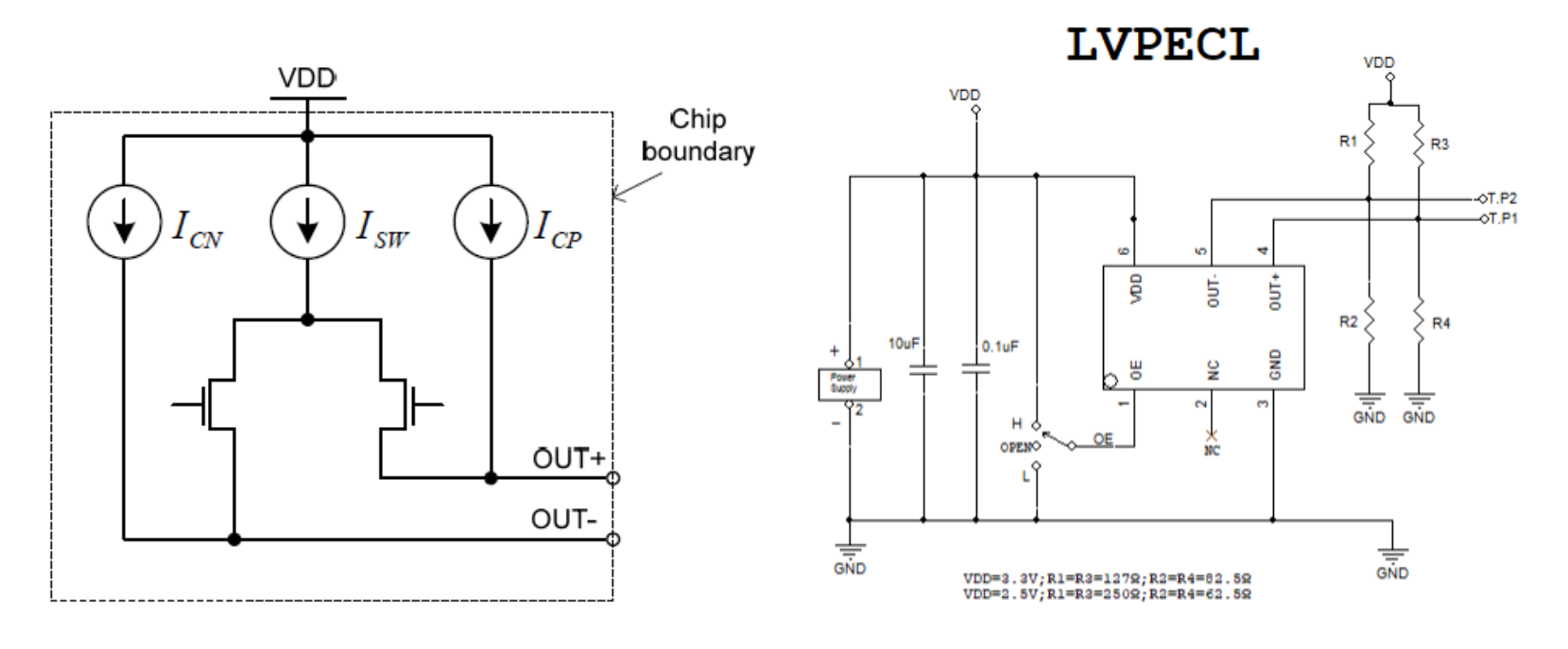

?LVPECL差分晶振輸出方式及輸出波形
2、?LVDS模式?：LVDS（Low Voltage Differential Signaling）可同時提供低功耗和低電磁干擾（EMI）組合。由于電壓擺幅較?。ㄍǔ?50mV），相比LVPECL差分輸出模式功耗更低，負載阻抗為100Ω的差分線上的電流一般不超過4mA，使其不易受噪聲影響，在音視頻處理器、服務器、路由器和交換機等應用中非常重要。

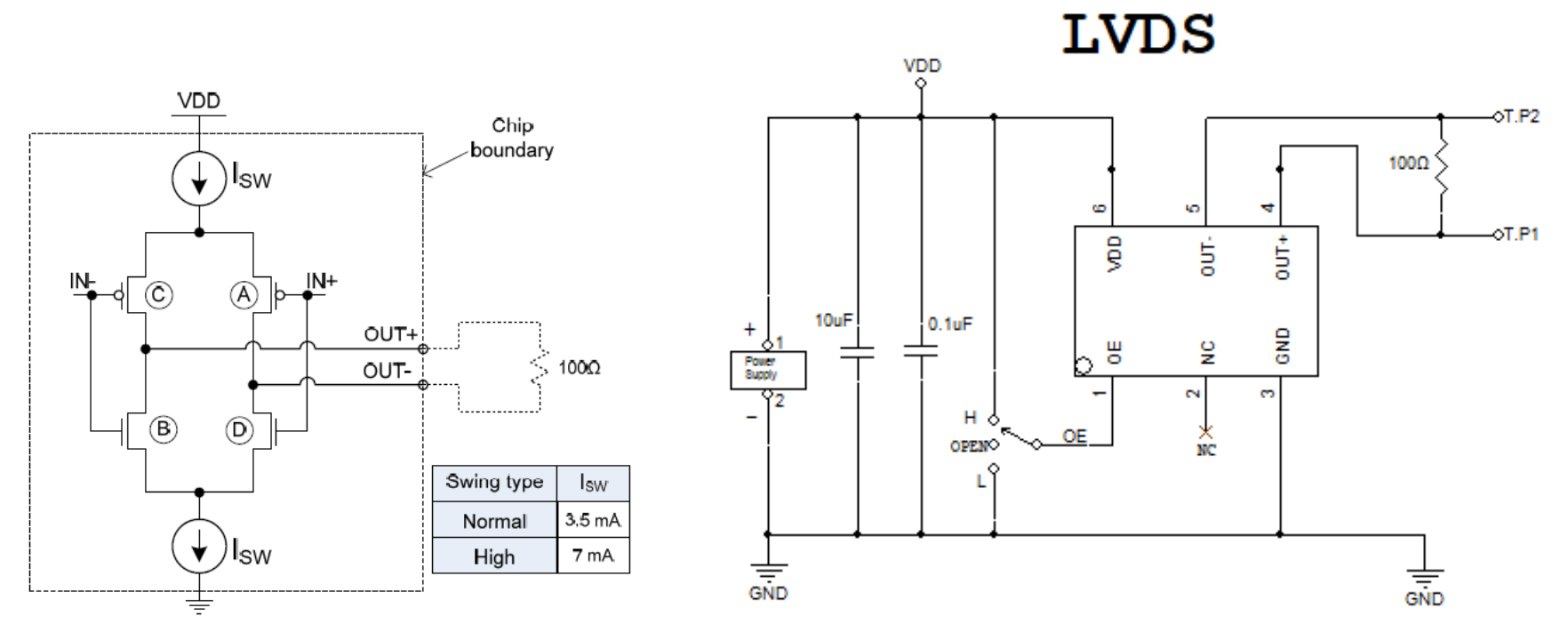

?LVDS差分晶振輸出方式及輸出波形
3、?HCSL模式?：HCSL（High-speed Current Steering Logic）是一種高速差分信號，通常在較低的電壓水平工作。它始于90年代末，用于高速串行計算機擴展總線標準（如PCI Express）參考時鐘。HCSL的特點包括極低的抖動和功耗，廣泛應用于系統內部的高速串行通信、時鐘分配和數據通路等對速度、功耗、性能要求高的場景。

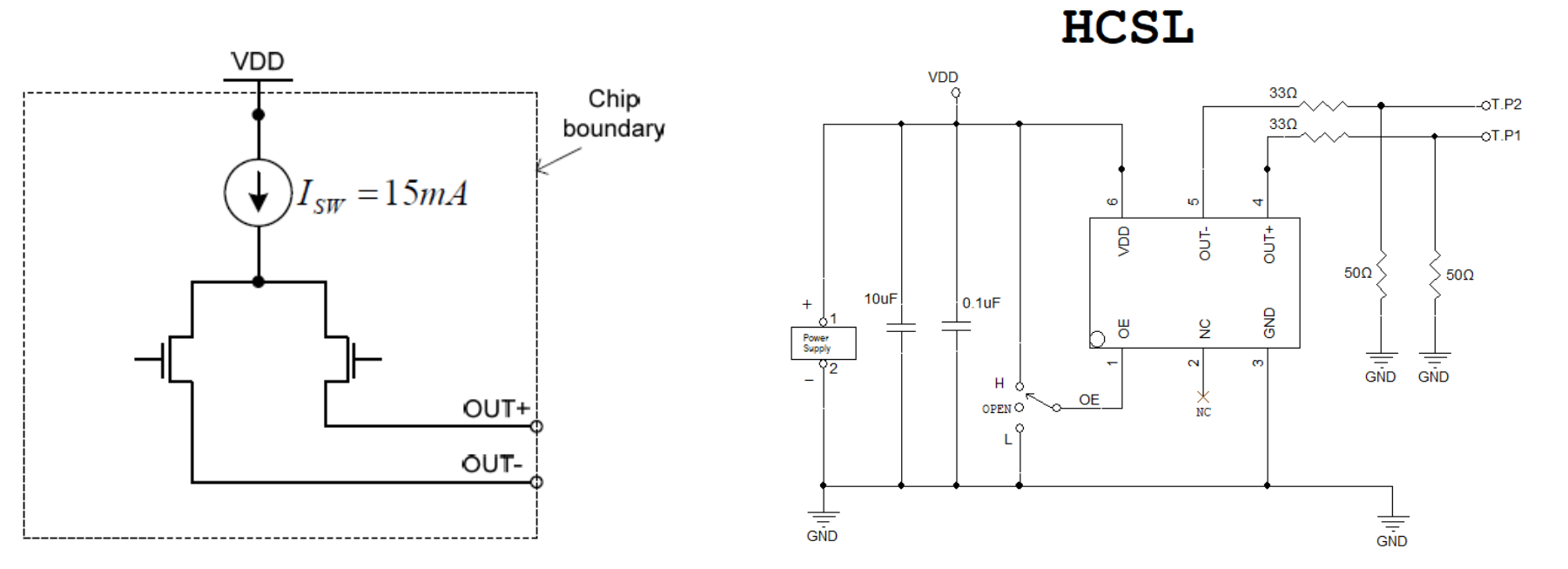

HCSL差分晶振輸出方式及輸出波形
4、CML模式：CML（Current Mode Logic）特點：電流源輸出、無需外部電阻（內置匹配）、高速低功耗。通常應用在光模塊、高速串行鏈路（如10G/25G以太網）。

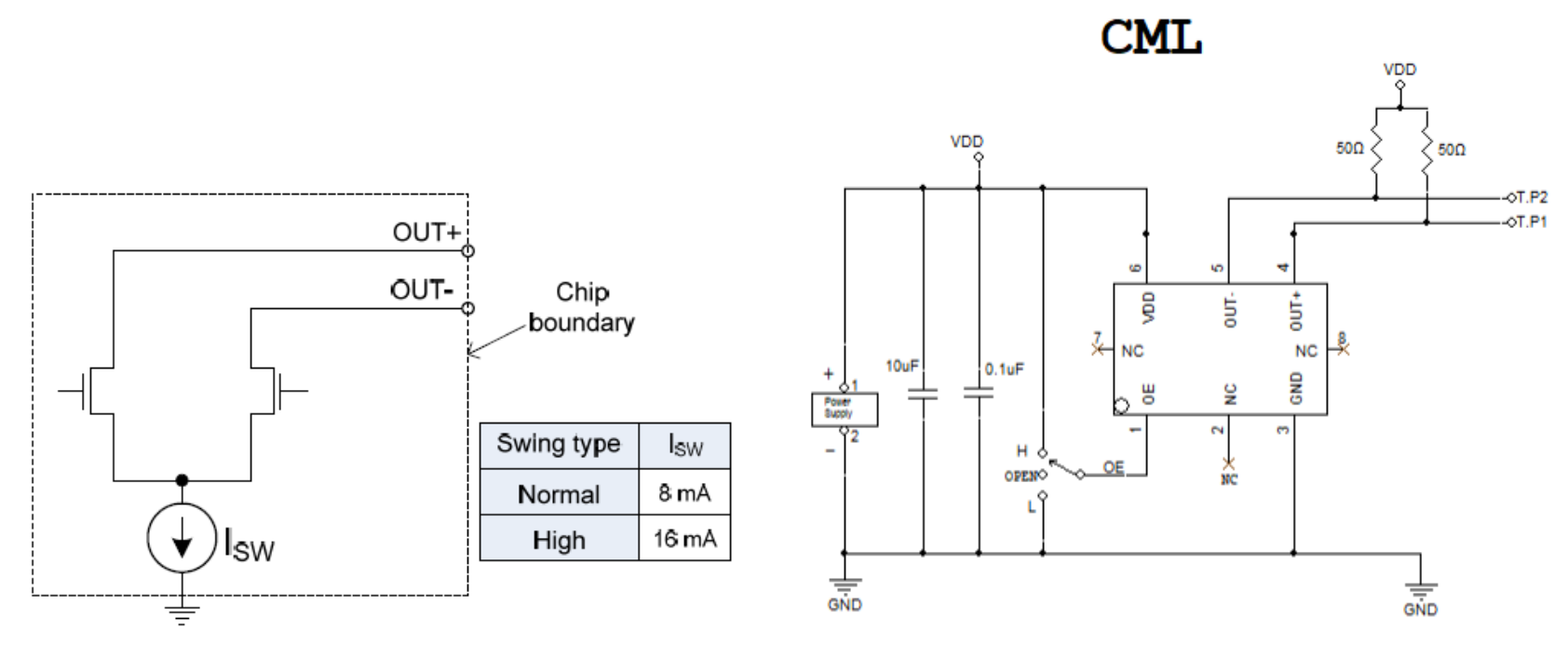

CML差分晶振輸出方式及輸出波形
5、LPHCSL：（Low Power High Current Source Logic，低功耗高電流源邏輯）LPHCSL差分晶振是一種特殊的差分輸出晶振，它結合了低功耗和高電流驅動能力的特點，這種輸出方式通常用于需要高驅動能力但又對功耗敏感的應用場景。LPHCSL輸出電壓擺幅較大，驅動能力更強，功耗更低，適合需要高驅動能力的場景，例如（PCIe Gen4/5、USB 3.x、高速SerDes、數據中心）等。

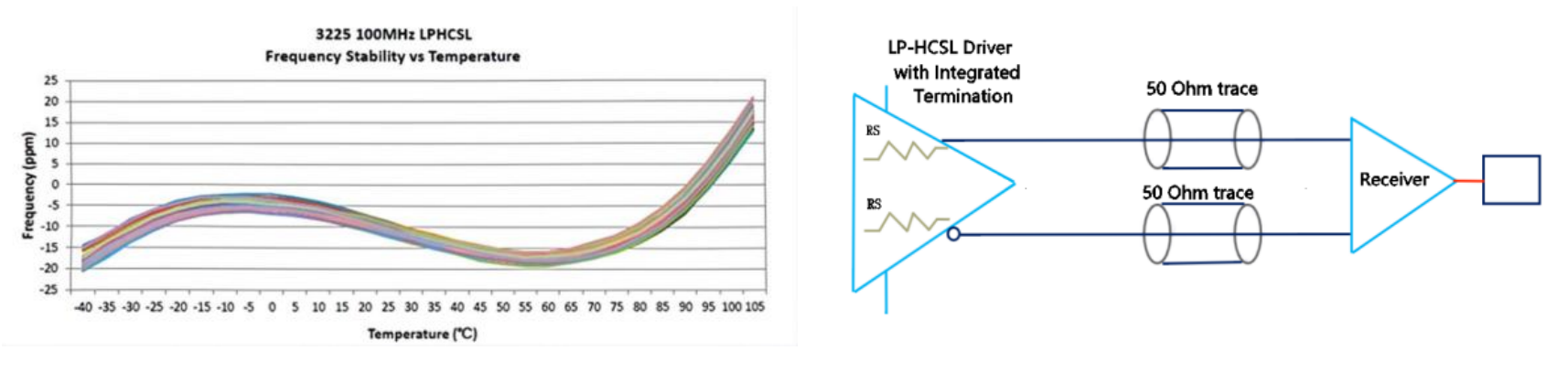

LPHCSL具有優越的高溫穩定性，操作溫度范圍為-40°C至+105°C，適用于要求嚴格的環境下，頻率穩定性及線路圖如下圖所示。

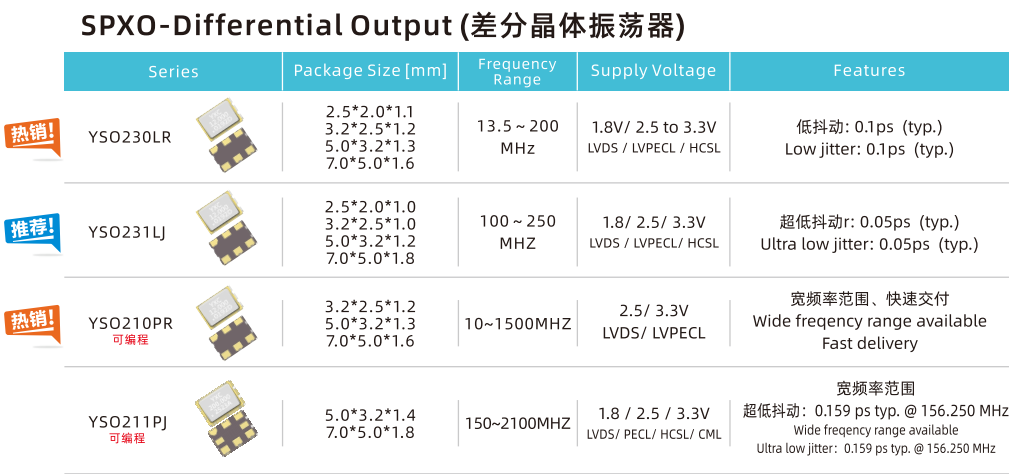

YXC差分晶體振蕩器選型表
其中YSO211PJ可編程差分晶振，寬頻率范圍（150~2100MHZ），支持LVPECL、PECL、HCSL、CML輸出信號類型。可編程頻率精度達小數點后6位，確保發揮系統高性能。
