湖南靜芯宣布推出全新產品SEUCS10F3V4UD，SEUCS10F3V4UD是一款保護高速數據接口的超低電容深回掃型ESD保護器件，集成了四對超低電容控向二極管和一個TVS二極管，專門設計用于保護連接到數據傳輸線的敏感電子元件免受ESD(靜電放電)引起的過壓，可適用于HDMI 2.0的高速差分信號線防護。根據IEC61000-4-2和IEC610000-4-5規范，SEUCS10F3V4UD可用于提供高達±15kV(接觸放電)的ESD保護，可承受高達5A(8/20us)的峰值脈沖電流。
關于HDMI2.0
HDMI 連接器中具有四對差分數字信號 (TMDS) 傳輸通道。三個差分對傳輸數據信號，而 TMDS CLK提供時鐘信號用于同步信息。 除了四個 TMDS 對之外，HDMI 連接器還有六個其他通道：熱插拔檢測(HPD)通道，可檢測何時建立連接；消費 類電子控制(CEC)通道，允許用戶通過 HDMI 控制器件；音頻回傳（ARC）通道，用于 HDMI 以太網或音頻返回通道；SDA和SCL通道，可提供I2C控制；以及電源通道，可提供 5V 電源。
圖1 HDMI接口引腳配置
表1 HDMI接口引腳配置表
回掃特性ESD防護器件具有超小封裝體積、超低鉗位電壓、超低結電容特性，相比常規工藝 TVS 防護效果更優，且不影響信號完整性，可更有效保護USB端口免受瞬態過電壓的影響，為相關電子產品設備加固防護，提升消費者使用體驗。
常規型ESD的電壓會隨著IPP（峰值脈沖電流）的增加而等比例增加，呈現出一個較為線性的增長趨勢。而深回掃型ESD器件在當電壓達到VT（觸發電壓）后會瞬間將兩端的鉗位電壓拉低，進入一個小于工作電壓VRWM的較低電壓VHOLD,之后隨著電流的增加電壓逐漸增大。
其相較于常規ESD器件的優點有：
- 更低的鉗位電壓：在相同的IPP下，帶回掃ESD的VC（鉗位電壓）比常規ESD器件低50%以上。這種低鉗位電壓有助于提前釋放能量，更有效地保護集成電路（IC）及整個電路的安全；
- 更低的漏電流：這類ESD器件具有更低的漏電流，有助于降低設備的功耗，實現更節能的設計；
- 更廣泛的應用范圍：帶回掃ESD的優異性能使其適用于更廣泛的領域，如低壓移動電子設備、汽車電子、工業控制等對ESD保護要求較高的場合。
圖2 ESD特性曲線圖對比
通過對比常規ESD和帶回掃ESD的特性曲線圖及其優點，可以看出帶回掃ESD在ESD保護方面具有更出色的性能和應用前景。
SEUCS10F3V4UD介紹
SEUCS10F3V4UD是湖南靜芯研發的一款超低電容深回掃型4路單向的ESD靜電保護器件，可適用于HDMI 2.0的高速數據信號線防護。該器件的工作電壓為3.3V，鉗位電壓為3.3V，電容為0.22pF，根據IEC61000-4-5標準可承受5A(8/20μs)的峰值脈沖電流，根據IEC 61000-4-2 (ESD) 規范，SEUCS10F3V4UD可用于提供±15kV(接觸放電)，±15kV(空氣放電)的ESD保護。該器件的相關曲線圖及參數如下所示。
 |
 |

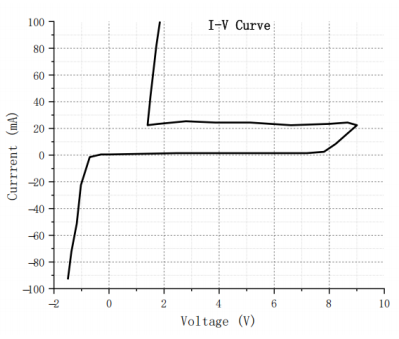

| IV曲線 | 擊穿電壓曲線 |
 |
 |
| IO-IO結電容曲線 | IO-GND結電容曲線 |
 |
 |
| IO-GND 8/20us浪涌曲線 | 漏電流曲線 |
表2 SEUCS10F3V4UD相關曲線圖
At TA = 25℃ unless otherwise noted
表3 SEUCS10F3V4UD電氣特性表
應用示例
下圖是湖南靜芯推出的SEUCS10F3V4UD相關的HDMI 2.0接口應用方案。HDMI接口在與用戶終端或帶電電纜的連接過程中，易受到靜電放電的損害，造成內部芯片的損壞。此方案采用集成四通道保護、超低容值、低漏電的深回掃型ESD靜電防護器件，在不影響數據傳輸?shù)那疤嵯聺M足HDMI兼容性測試規范(CTS)的信號完整性和阻抗要求，讓后端的電路得到有效防護。
圖3 SEUCS10F3V4UD應用示例圖
HDMI 2.0擁有四對高速差分信號線，支持高達18Gbps 的高速數據傳輸。四對差分線均采用SEUCS10F3V4UD進行防護，該器件工作電壓為3.3V，結電容僅為0.22pF，鉗位電壓為5.4V，可同時對兩對高速數據線進行靜電防護。其封裝形式為DFN2510-10L，符合IEC 61000-4-2 (ESD) 規范，在±15kV（空氣）和±15kV（接觸）下提供瞬變保護。
ARC、SCL、SDA、HPD和電源通道的防護采用湖南靜芯研發的集成多路ESD靜電二極管SEUC236T5V4U，可同時保護HDMI 2.0的五個引腳免受靜電放電(ESD)和低等級浪涌事件的沖擊與干擾。它的工作電壓為 5 V，結電容僅有0.6pF，符合IEC 61000-4-2 (ESD)規范，在±17kV（空氣）和±12kV（接觸）下提供瞬變保護。
CEC是與其他HDMI信號分開的電信號，推薦使用湖南靜芯研發的常規電容ESD器件SENC2F5V1BA作為該通道的靜電保護器件。該器件工作電壓為5V，鉗位電壓為10V，結電容為10pF，可對單條線路進行靜電防護。符合IEC 61000-4-2 (ESD) 規范，在 ±30kV（空氣）和 ±30kV（接觸）下提供瞬變保護。
總結與結論
SEUCS10F3V4UD是湖南靜芯研發的4路單向深回掃型靜電保護器件，擁有低電容低鉗位電壓的優異性能，可適用于多種主流數據接口的信號線防護。
湖南靜芯深回掃型系列ESD器件工作電壓涵蓋1.0~38V，電流涵蓋4~30A，電容最低至0.1pF，封裝涵蓋CSP、FC及各類封裝形式。同時推出22V&33V TDS平緩浪涌抑制器，可用于保護工作電壓為20V、24V、28V、36V的系統，具有精準且恒定的觸發電壓、優異的鉗位性能及穩定的溫度特性，可為系統提供更全面保護。結合TDS器件與深回掃ESD優勢，湖南靜芯是國內首家推出USB4.0完整解決方案的公司，詳情可以參考：“湖南靜芯推出USB4.0&PD3.0的ESD&EOS防護完整解決方案100W+80G/120G”與“湖南靜芯推出USB4.0&PD3.1的ESD&EOS防護完整解決方案140W&180W+80G/120G”等文章。
