微處理器和微控制器常用的電源拓?fù)浒ň€性穩壓器和開關模式電源(SMPS)。降壓、升壓、降壓-升壓轉換器和SIMO轉換器都屬于SMPS。每種拓?fù)涠加衅鋬?yōu)點和缺點。下面深入探討這些拓?fù)?，以便全面了解這些拓?fù)洹?/p>

線性穩壓器

線性穩壓器是簡單易用、高性價比的解決方案，適合低功耗應用。無論輸入電壓如何變化，它都能提供恒定的輸出電壓，多余的電壓以熱量的形式耗散。然而，由于功耗原因，其在大電流應用中效率低下。圖1顯示了一個線性穩壓器。

使用LDO穩壓器進行設計時，有很多因素需要考慮。表1列出了其優點和缺點。

表1.LDO的優點和缺點

開關模式電源(SMPS)

SMPS由于其高效率而成為微處理器和微控制器常用的拓?fù)浣Y(jié)構。SMPS通過快速開關功率器件（通常是晶體管），將輸入電壓轉換為所需的輸出電壓。它能實現精確的電壓調節，充分降低功耗。圖2展示了降壓、升壓和降壓-升壓拓?fù)洹?/p>

圖2.降壓、升壓和降壓-升壓拓?fù)涫侨N基本SMPS拓?fù)?

使用SMPS時，應考慮多方面因素，包括其優點和缺點。表2概述了這些重要方面。

表2.SMPS的優點和缺點

SMPS的類型

降壓轉換器

降壓轉換器是一種特定類型的SMPS，可將輸入電壓降至較低的輸出電壓。它廣泛用于為微控制器和低功耗微處理器供電。降壓轉換器的工作原理是開關器件（通常為晶體管），將能量儲存在電感和電容中，然后以受控方式將其傳送到輸出端。圖3展示了系統級解決方案中使用的降壓轉換器，它能高效地將高壓軌轉換為3.3 V。

圖3. LT8631 微功耗降壓轉換器解決方案。

選擇降壓轉換器作為電源拓?fù)鋾r，必須權衡其優缺點。表3總結了這些關鍵考慮因素。

表3.降壓轉換器的優點和缺點

SIMO轉換器

SIMO是一種創新的電源管理技術，可通過單個電感提供多個穩壓輸出。2傳統電源管理電路通常需要為每個輸出配備單獨的電感，因此元件數量較多，占用電路板空間較大，且能量損耗也較高。SIMO簡化了設計，讓多個輸出通道共享單個電感，從而提高了效率并減小了整體尺寸。圖4展示了用于為多個輸出軌供電的SIMO設計。

采用SIMO轉換器作為電源拓?fù)鋾r，必須考慮多種因素。表4簡要列出了這種方案的優點和缺點。

表4.SIMO轉換器的優點和缺點

圖4. MAX17270 SIMO轉換器配置為提供三個輸出軌。

圖5.升壓轉換器LT8336的輸出電壓為24 V。

升壓轉換器

升壓轉換器是一種將輸入電壓提升至更高輸出電壓的電源拓?fù)?。升壓轉換器在微控制器和微處理器中不太常見，但在需要較高內核電壓的應用中可找到其身影。在圖5中，升壓轉換器用于提供高壓精密放大器的24 V輸出軌。

選擇升壓轉換器作為電源拓?fù)鋾r，必須考慮若干因素。表5清楚概述了這種方案的優點和缺點。

表5.升壓轉換器的優點和缺點

降壓-升壓轉換器

降壓-升壓轉換器兼具降壓轉換器和升壓轉換器的功能，可以降低或升高輸入電壓以提供穩定的輸出電壓。這種靈活性使其成為電壓需求多變的應用場景的理想選擇。例如，在圖6中，降壓-升壓轉換器用于調節電池堆的輸出電壓，該電池堆的輸入電壓可能變化不定。當電池堆處于放電模式時，輸入電壓大約為4.5 V至5 V，而當電池堆處于充電模式時，電芯電壓可能會降至1.5 V至2.7 V。因此，這類應用需要降壓-升壓轉換器。

采用降壓-升壓轉換器作為電源架構時，必須考慮若干因素。表6簡要總結了這種方案的優點和缺點。

圖6.降壓-升壓轉換器LTC3114-1配置為提供3.3 V輸出電壓。

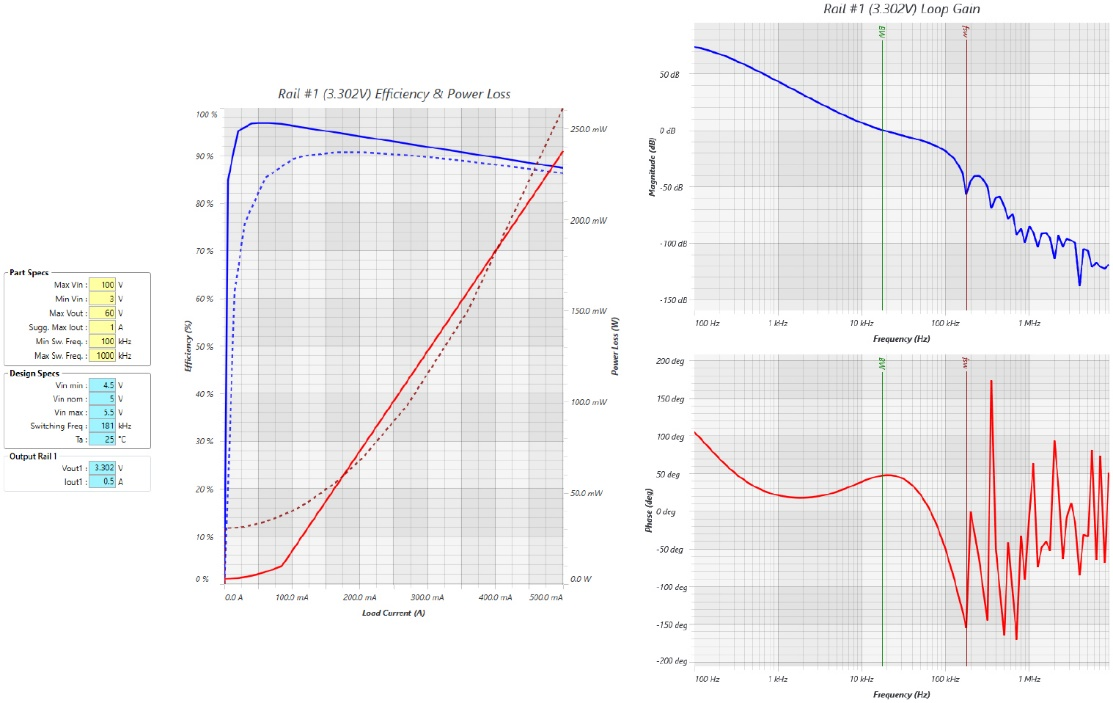

圖7.LT8631降壓轉換器性能，由LTpowerCAD? 程序生成。

表6.降壓-升壓轉換器的優點和缺點

選擇拓?fù)鋾r需考慮的因素

能否為微處理器或微控制器正確選擇電源拓?fù)?，取決于多種因素。以下是一些重要考慮因素：

• 電源效率：確定設備的電源要求，選擇高效的拓?fù)湟员M可能減少能耗和發熱。
• 輸入電壓范圍：考慮在設備工作環境中可能存在的輸入電壓范圍。確保所選的拓?fù)淠軌蜻m應此類變化。
• 輸出電壓：確定微處理器或微控制器所需的內核電壓。某些拓?fù)浣Y(jié)構（如降壓-升壓轉換器）在這方面更加靈活。
• 尺寸和重量限制：如果應用有空間或重量限制，應選擇能夠提供緊湊型、輕量級解決方案的拓?fù)洹?/li>
• 成本：評估項目的成本約束。對于低功耗應用，線性穩壓器可能是高性價比選擇，但對于更高功率要求，SMPS解決方案可能更具成本效益。
• EMC考量：如果應用需要符合EMC標準，應確保所選拓?fù)淇梢酝ㄟ^適當?shù)牟季趾蜑V波來滿足這些要求。
• 瞬態響應：考慮電源的瞬態響應。微處理器和微控制器往往會經歷負載突變，具有快速穩定響應的拓?fù)鋵τ诜乐闺妷合陆祷蜻^沖至關重要。
• 可靠性：評估應用的可靠性要求。某些拓?fù)洌ㄈ缇€性穩壓器）具有較少的元件，在某些場景中可能更可靠。
• 環境條件：考慮設備的工作環境。對于電池供電的應用，能效至關重要，而對于工業應用，穩健性和抗擾度可能更為關鍵。

實用的實施技巧

選擇合適的電源拓?fù)浜?，借助以下一些實用技巧可成功實施?/p>

• 元件選擇：選擇高質量的元件，包括電感、電容和晶體管，以確保系統穩定可靠地運行。
• 布局和布線：仔細規劃PCB上電源電路的布局和布線。盡量減小環路面積，并使用適當?shù)慕拥丶夹g(shù)，以降低噪聲并改善EMC性能。
• 濾波：根據需要添加輸入和輸出濾波器，以抑制EMI并確保輸出電壓干凈穩定。
• 保護：實施過壓、欠壓和過流保護機制，以保護微處理器或微控制器免受損壞。
• 測試和特性表征：在各種工作條件下對電源電路進行全面測試和特性表征，確保其符合所需的性能規格。
• 散熱管理：如果設計涉及功耗，應考慮添加散熱器或散熱管理解決方案以防止過熱。

結語

為微處理器或微控制器選擇正確的電源拓?fù)?，是設計過程中的重要一步。每種拓?fù)涠加懈髯缘膬?yōu)點和缺點，選擇何種拓?fù)鋺?yīng)根據應用的具體要求決定。為了做出明智的選擇以確保設備可靠高效地運行，應考慮電源效率、輸入電壓范圍和輸出電壓穩定性等因素。

但必須注意的是，實施階段同樣重要。正確的元件選擇、謹慎的布局布線和全面的測試，對于充分發揮所選電源拓?fù)涞臐摿χ陵P(guān)重要。重視這些細節能夠讓微處理器和微控制器獲得高效的供電，從而在各種應用中實現出色的性能。

參考文獻

1 “An Introduction to Switch-Mode Power Supplies ”。Maxim Engineering Journal，第61卷，2007年9月。

2 Cary Delano和Gaurav Mital?！癝IMO Switching Regulators:Extending Battery Life for Hearables and Wearables ”。Maxim Integrated（現已并入ADI公司），2017年11月。
