英特爾代工業務一直是業界的關注焦點。當?shù)貢r(shí)間4月29日，2025英特爾代工大會（Intel Foundry Direct Connect）在美國加州圣何塞開幕。剛剛上任5周的英特爾公司首席執行官陳立武在大會上發表開幕演講，強調英特爾正在推動其代工戰略進入下一階段，以及英特爾打造世界一流代工廠的愿景，體現了對代工業務的重視和信心。
<與非網>在大會現場獲悉了英特爾代工業務和生態系統的一系列重要進展。其中，Intel 18A已進入風險試產階段（in risk production），并將于今年內實現正式量產；其演進版本Intel 18A-P和Intel 18A-PT也已公布。
18A年內正式量產，兩大演進版本劇透
“代工業務的成功不僅需要制程技術和制造能力，更是一項建立在信任基礎上的客戶服務業務，英特爾需要在整個代工業務中樹立客戶服務的思維”，陳立武表示。
顯然，陳立武看到了英特爾代工業務推進的關鍵——客戶信心，而這包括對客戶承諾的兌現、大客戶采用帶來的示范效應、以及路線圖的積極推進等等。
Intel 18A是英特爾代工在新階段自證實力、樹立信心的一大關鍵。
就在英特爾代工大會召開的前幾天，傳來NVIDIA、博通、智源科技、IBM等龍頭企業已經相繼開始采用Intel 18A制程進行流片測試，18A芯片樣品已進入合作伙伴驗證階段。

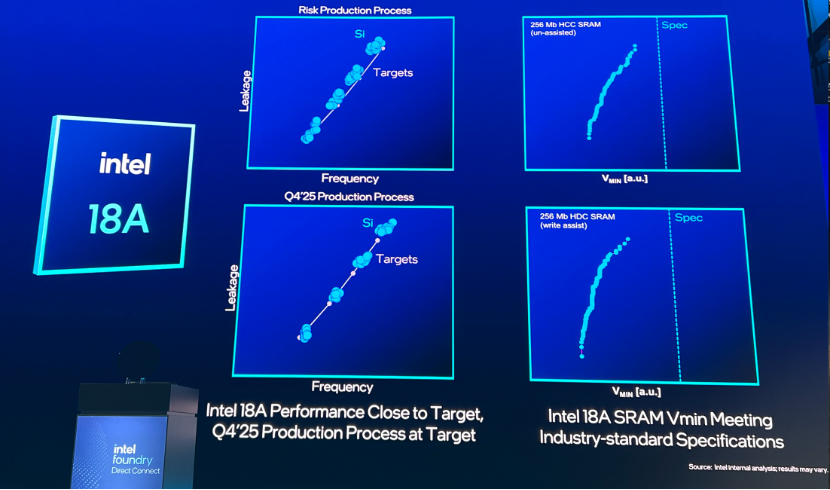

在這次大會上，英特爾正式宣布Intel 18A制程節點已進入風險試產階段（in risk production），并將于今年內實現正式量產（volume manufacturing）?；谠撝瞥坦?jié)點的首款產品，代號為Panther Lake，將于2025年年底推出，更多產品型號將于2026年上半年發布。
為什么Intel 18A受到如此多的關注？一旦正式量產，將給英特爾代工業務帶來哪些加持？
首先從技術突破層面來看，Intel 18A應用了兩項關鍵技術：RibbonFET全環繞柵極晶體管技術與PowerVia背面供電技術。這兩項技術被業界視為“后摩爾時代”的關鍵創新，可能重塑芯片設計規則。
芯片制程工藝不斷進化的進程中，隨著芯片密度不斷攀升，由于漏電問題導致的發熱現象似乎成為一種“魔咒”，成為前進道路上的主要障礙之一。而RibbonFET正是應對這一挑戰的有效解決方案。

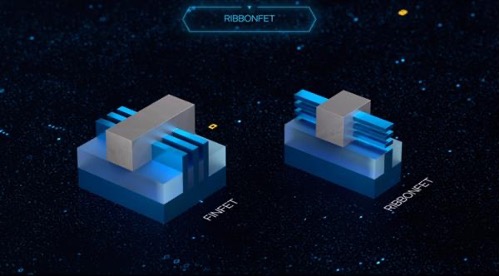

它是英特爾十多年來最重要的晶體管技術創新之一，實現了全環繞柵極（GAA）架構，以垂直堆疊的帶狀溝道，能夠提高晶體管的密度和能效，實現電流的精準控制，在實現晶體管進一步微縮的同時減少漏電問題發生。
此外，RibbonFET提高了每瓦性能、最小電壓（Vmin）操作和靜電性能。無論在何種電壓下，都能提供更強的驅動電流，讓晶體管開關的速度更快，從而實現了晶體管性能的進一步提升。RibbonFET 還通過不同的帶狀寬度和多種閾值電壓（Vt）類型提供了高度的可調諧性，為芯片設計帶來了更高的靈活性。
PowerVia背面供電方面，由于越來越多的使用場景都需要尺寸更小、密度更高、性能更強的晶體管來滿足不斷增長的算力需求，而混合信號線和電源一直以來都在“搶占”晶圓內的同一塊空間，從而導致?lián)矶?，并給晶體管進一步微縮增加了難度。

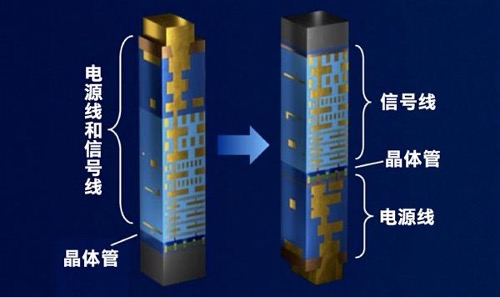

PowerVia背面供電技術通過將粗間距金屬層和凸塊移至芯片背面，并在每個標準單元中嵌入納米級硅通孔 (nano-TSV)，以提高供電效率。這項技術實現了ISO功耗效能最高提高4%，并提升標準單元利用率5%至10%。
與Intel 3制程工藝相比，Intel 18A的每瓦性能預計提升15%，芯片密度預計提升30%。
18A對英特爾代工的戰略意義自不必說，不僅是英特爾當前開拓市場的核心抓手之一，若量產順利，可望吸引更多客戶，有助于英特爾在先進制程代工領域進一步打開局面。
目前看來，盡管風險試產不過是推出一個新制程節點漫長道路上的眾多步驟之一，但根據公開消息解讀，該制程節點已接近可以進行大規模量產的狀態，不僅能滿足該技術本身的要求，也能滿足大規模生產時的性能要求。
18A的兩個演進版本也在大會上提前公布：一個是Intel 18A-P，它將為更大范圍的代工客戶帶來更好的性能。其早期試驗晶圓（early wafers）目前已經開始生產。由于Intel 18A-P與Intel 18A的設計規則兼容，IP和EDA合作伙伴已經開始為該演進節點提供相應的支持。
另一個是Intel 18A-PT，它是在Intel 18A-P的性能和能效進步基礎上推出的另一種Intel 18A演進版本。Intel 18A-PT可通過Foveros Direct 3D先進封裝技術與頂層芯片連接，混合鍵合互連間距小于5微米。
四年900億，英特爾打造全球供應鏈韌性、實現關鍵技術布局

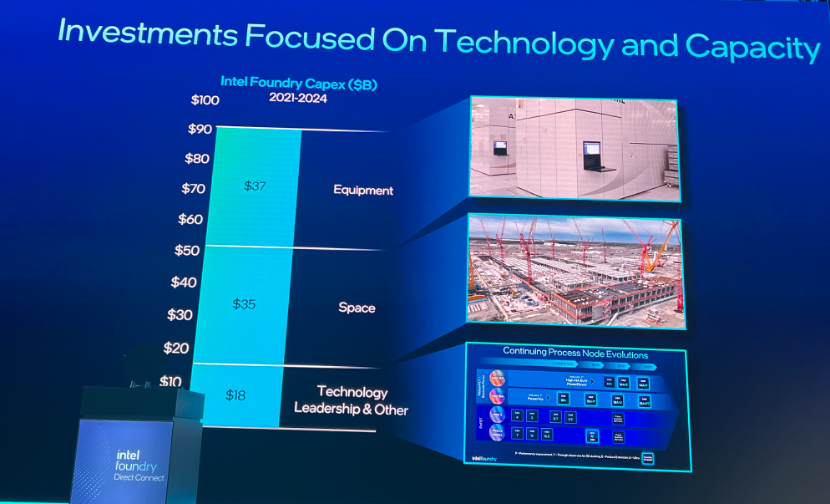

從2021到2024年，英特爾總計投入900億美元在代工業務，其中設備和基地建設分別投入370億、350億美元，180億美元用于先進技術投入。

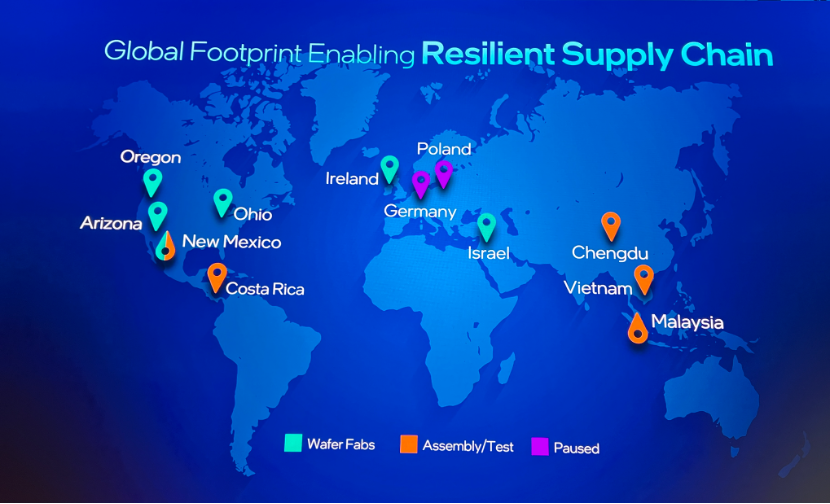

應對全球供應鏈的多極化趨勢，英特爾目前形成了全球比較多元的業務布局，例如：美國本土（俄勒岡州、亞利桑那州、新墨西哥州）加強先進制程的生產；在歐洲與中東，包括愛爾蘭、德國、以色列，實現產能與研發的互補；另外在亞洲和拉美及新興市場，實現成熟制程和靈活布局的分布。
目前，英特爾亞利桑那州的 Fab 52工廠已成功完成 Intel 18A的流片（run the lot），標志著該廠首批晶圓順利試產成功。Intel 18A 節點的大規模量產（volume production）將率先在俄勒岡州的晶圓廠實現，而在亞利桑那州的制造預計將于今年晚些時候進入量產爬坡階段（ramp up）。

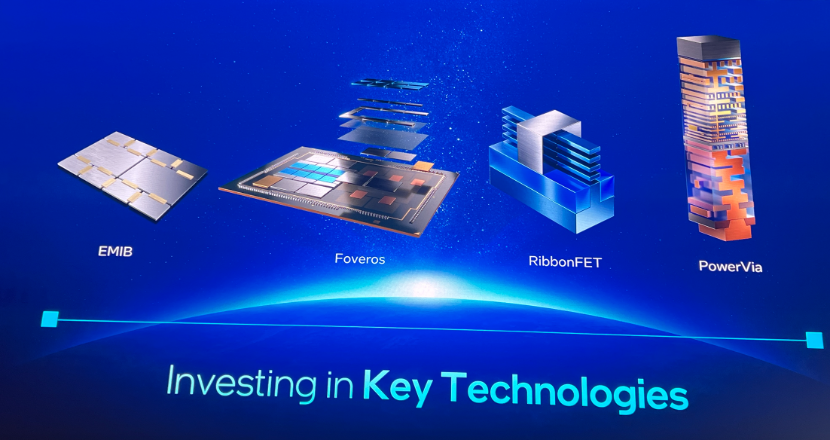

關鍵技術方面，英特爾近年著重投入EMIB、Foveros、RibbonFET、PowerVia，這些技術都已用于英特爾關鍵技術中得以應用。例如對Intel 18A非常關鍵的RibbonFET等。
此外針對先進封裝需求，英特爾代工可以提供系統級集成服務，使用Intel 14A和Intel 18A-P制程節點，通過Foveros Direct（3D堆疊）和EMIB（2.5D橋接）技術實現連接。新的先進封裝技術還包括面向未來高帶寬內存需求的EMIB-T；在Foveros 3D先進封裝技術方面，F(xiàn)overos-R和Foveros-B也將為客戶提供更多高效靈活的選擇。
英特爾代工戰略重點——信任、生態
為了提升獨立性，英特爾代工去年被設立為英特爾旗下的獨立子公司。這一結構可以與英特爾其他業務部門清晰區分，保障了英特爾代工的獨立運營，有望為外部代工客戶及供應商提供代工業務。更重要的是，這種模式還賦予了未來更大的靈活性，使公司能夠評估獨立的資金渠道并優化各業務的資本結構，挖掘增長潛力，為股東創造更多價值。
如何確保英特爾代工業務的成功？陳立武表示，“我們要意識到每個代工客戶都使用不同的設計工具和方法，有著不同的風格。作為一家代工廠，英特爾需要確保我們的制程技術能夠被各種客戶輕松使用，而每個客戶都有自己獨特的產品制造方式。為此，我們正在加速采用行業標準 EDA（電子設計自動化）工具和最佳設計實踐。”
在陳立武的開幕演講中，三大EDA廠商Synopsys、Cadence、西門子EDA分別加入演講，展示了為英特爾代工提供的IP、EDA和設計服務解決方案組合，支持英特爾代工的發展。
此外，英特爾代工加速聯盟（Intel Foundry’s Accelerator Alliance）新增多個項目，包括英特爾代工芯粒聯盟（Intel Foundry Chiplet Alliance）和價值鏈聯盟（Value Chain Alliance）。
據稱，英特爾表示在代工開發Intel 18A PDK（制程涉及套件）的過程中學到了很多東西。隨著繼續開發和完善對代工業務友好的生態系統，期待吸引更廣泛的客戶，下一步的重點仍然是贏得客戶信任。
“我們必須讓客戶滿意，制造出在功耗、性能、面積和成本（PPAC）、質量、良率、可靠性以及交貨時間方面能夠滿足客戶所有需求的晶圓”， 陳立武強調，“當前的重點是交付Intel 18A，同時我們也在與客戶密切合作，確定關鍵的KPI（關鍵績效指標），以確保Intel 14A的按時交付?！?/p>
要建立代工客戶的信任，英特爾其實已具備了多項基礎條件，除了18A，制程路線圖的演進方向是未來的重點。

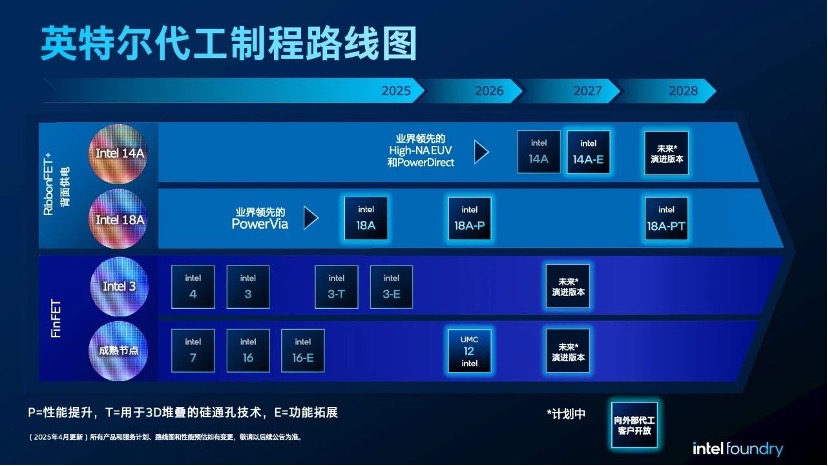

根據最新公布的消息，采用High-NA EUV和PowerDirect技術的Intel 14A，預計將于2027年前實現大規模量產，其演進版本將在未來三年繼續推進。
此外，英特爾代工流片首批基于16納米制程的產品已經進入晶圓廠生產。英特爾代工也正在與主要客戶洽談與UMC合作開發的12納米節點及其演進版本，以滿足移動通訊、通信基礎設施和網絡等高增長市場的需求，12納米制程節點的產品預計將于2027年開始生產。
寫在最后
英特爾作為傳統IDM巨頭，應對摩爾定律趨勢和全球產業變局，其代工業務的轉型，既是技術趕超的背水一戰，也是應對當前半導體產業的發展使然。
不論是技術維度上從實驗室到量產的實踐經驗，還是從全球供應鏈戰略布局上的規劃，都決定了其代工業務的關鍵窗口不斷逼近，良率、客戶交付、盈利壓力等等，都在挑戰著其未來發展。對于英特爾而言，這不僅是商業競賽，更是必須爭奪的技術主權，我們拭目以待。
