ISA和PCI板卡升級以及PCIE板卡設計(原理圖、PCB、驅動程序等)

2017/06/29
68
加入交流群
掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

EV367PCB.ZIP

共4個文件

       該設計分享的是CH368評估板說明和PCIE應用參考,可以用于評估PCIE應用。附件內容提供DEBUG368工具源代碼,CH368評估板電路工程文件原理圖和源文件,CH367和CH368的Windows驅動程序和DLL動態庫,支持32/64位 Windows 10/8.1/8/7/VISTA/XP, SERVER 2016/2012/2008/2003, 2000/NT4.0/ME/98操作系統,通過微軟數字簽名認證,用于CH367和CH368的PCIE板卡設計,更多資料可參考CH367評估板。

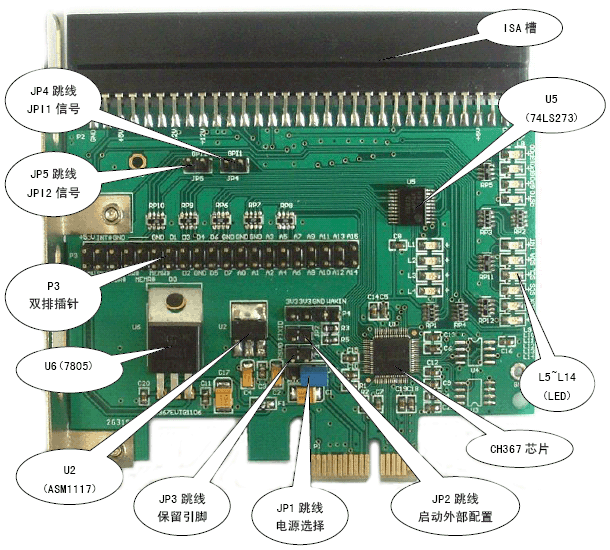

CH367評估板實物展示:

CH367 ISA和PCI板卡升級以及PCIE板卡 評估板概述:

       CH367評估板用于演示PCIe總線接口芯片CH367的基本功能,可以把原來的ISA,PCI接口板卡直接升級到PCIe總線。為了方便使用,用排針引出了若干信號線。該評估板可以測試CH367自定義PCIe板卡的ID功能;可以測試總線I/O讀寫功能;測試中斷功能;驗證擴展ROM功能等。如需更高資源如32位主動被動并口/MEM操作等,可選用CH368芯片。

CH367 ISA和PCI板卡升級以及PCIE板卡電路 PCB截圖:

  • EV367PCB.ZIP
    下載
    描述:CH367評估板PCIE的原理圖和PCB
  • CH367DRV.ZIP
    下載
    描述:CH367和CH368的Windows驅動程序和DLL動態庫
  • CH367DS1.PDF
    下載
    描述:CH367技術手冊
  • CH367EVT.ZIP
    下載
    描述:CH368評估板說明和PCIE應用參考
