廣告機、商顯機采用MT8735的高性價比安卓主板方案，聯發科 MT8735V/WA 1.3GHz四核處理器，并默認支持谷歌Android 9.0系統。MT8735芯片采用了先進的28nm制程工藝，內置四核ARM Cortes-A53處理器，主頻為1.3GHz。它具備強大的視頻解碼功能，支持H.264/H.265 1080P 30fps的視頻解碼，同時支持主流音視頻格式和圖片的解碼。此外，該主板還提供雙8/10位的LVDS和EDP顯示屏接口，支持最高1920*1200的顯示分辨率。
智物通訊的MT8735方案擁有豐富的接口和功能，包括紅外遙控器、藍牙、WIFI、4G/3G/2Gmodem/GPS、支持串口擴展、IO口擴展、MIPI攝像頭、NFC等。這些接口使得該主板被廣泛應用于商業顯示設備，如廣告機和數字標牌，同時也可以應用于自助售貨機、安防、工控等智能控制領域。該主板具備硬件平臺化和Android智能化的特點，在需要人機交互和網絡設備交互的場景中，可以作為智能終端主板使用。
MT8735芯片采用了四核A53方案，集成了各種功能模塊，是MTK推出的一款高性價比的通用型SoC。它能夠流暢播放各種格式的高清視頻，并處理復雜的互動操作。此款嵌入式主機采用了MT8735安卓一體板設計，內置了4G通信功能，并通過獨有的硬件和軟件技術增強了產品的穩定性，可以實現7*24小時的無人值守運行。此外，該主板還具備良好的拓展性，板載了6個USB口、6個串口、一個I2C接口、一個IO擴展口、一個SPI接口，并且板載了NFC，可以方便地擴展更多的外設設備。
智物通訊的MT8735主板已經經過大量的量產驗證，品質穩定可靠。同時，我們也提供根據用戶需求定制產品，并進行軟硬件開發的服務，支持OEM和ODM訂單。
| 廣告機安卓主板規格參數 | |
| CPU | MTK MT8735四核1 .3GHz Cortex-A53 |
| 內存 | DDR3 1G/2G(默認) (最高支持3G ) |
| 內置存儲 | 8GB (默認) /16G/32G /64G可選(最高支持64G ) |
| 顯示屏接口 | 顯示屏接口LVDS?接口(單路，6?位雙路，8?位，10?位雙路);EDP?接口，支持最大分辨率?1920*1200?顯示屏 |
| 操作系統 | Android 7.0 |
| 觸摸屏 | 觸摸屏提供?I2C?接口(可以支持多點電容觸摸)。 支持?USB?接口(多點紅外觸摸，多點電容觸摸，多點電阻觸摸，,多點納米膜觸摸,多點聲波觸摸，多點光學觸摸。) |
| 網絡 | 支持2G/3G/4G全網通 |
| 具備?RJ45?百兆網口(DM9621ANP)，支持?Ethernet | |
| WIFI 2.4G/5G 802.11a/b/g/n | |
| 藍牙：BT4.2 | |
| 視頻播放 | 支持?wmv、avi、flv、rm、rmvb、mpeg?、ts、mp4?等 |
| HDMI | 支持1080P HDMI輸出 |
| 攝像頭 | MIPI接口，可以做到13MP@30Fps |
| 看門狗 | 看門狗支持軟件，硬件看門狗 |
| 接口 | 接口6路串口(TTL/R232/RS485),支持各種串口設備打印機，刷卡等外設 |
| 6路USB,支持各種?USB?外設(攝像頭，TP..) | |
| LVDS/EDP/HDMI-B | |
| 一路GPIO，IR，SPI | |
| 音視頻輸出 | 音視頻輸出左右聲道輸出,內置?4R/3W*2?功放 |
| 特色功能 | 特色功能板載NFC,?支持雷達感應，紅外燈 |
| 系統升級 | 系統升級支持USB?升級，網絡升級 |

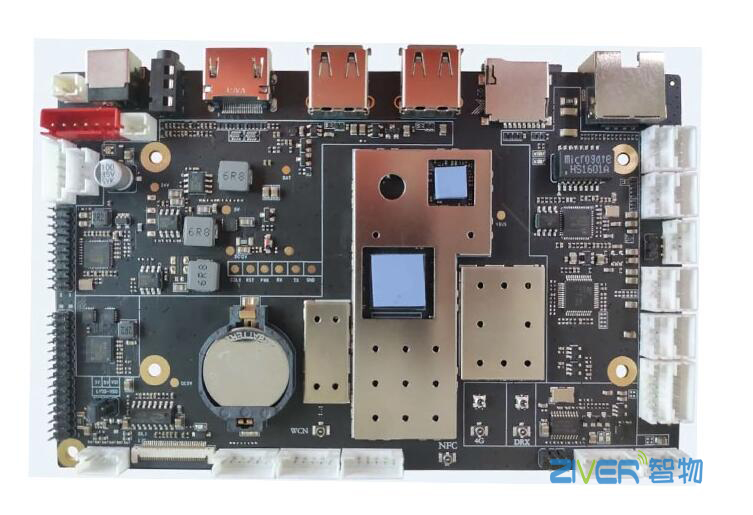

安卓主板PCB示意圖
