集睿致遠CS5569芯片，國產Typec轉HDMI 8K帶PD快充方案芯片

集睿致遠/ASL的CS5269是一款低成本、低功耗的半導體器件，通過USB Type-C連接器將DisplayPort信號轉換為HDMI 2.1。

這款創新的基于USBType-C的DisplayPort接收器具有高性能DSC解碼器，集成的HDMI2.1發射器專門針對USBType-C到HDMI2.1轉換器而設計，一個NG設備。通過CS5269的先進的解碼/編碼算法，輸入DisplayPort高速串行畝數據可以無縫轉換為HDMI/DVI輸出。

CS5269的DP接收器符合DisplayPort規范1.4和嵌入式DisplayPort(EDP)規范版本1.4。隨著先進的DisplayPort信號檢測和車道交換/輔助極性反轉邏輯，CS5269支持USBType-C電纜插頭方向開關。內置HDCP密鑰集成，該設備支持HDCP1.4和2.3規格。在該設備接收器塊中，它支持四個DisplayPort主鏈路通道的輸入，數據速率分別為1.62Gbps、2.7Gbps、5.4Gbps或8.1Gbps，并在固定速率鏈路模式下將輸入信號轉換為高達8Kx4k@60 Hz或4K2K@120 Hz的HDMI輸出。

CS5269還支持多達8聲道來自DPRx的音頻輸入和來自HDMITX的輸出，采樣率高達192kHz?？捎靡纛l帶寬取決于像素時鐘頻率、視頻格式定時以及是否需要內容保護重新同步。與先進的MCU和片上閃存，CS5269支持自動引導和EDID緩沖區。利用嵌入式ROM自動加載固件，CS5269可支持DP輸入檢測、HDMI連接檢測，并自動決定進入省電模式。

特征

VESA DisplayPort規范版本1.4a

HDMI發射器支持HDMI規范版本2.1/2.0/1.4b

HDCP 1.4和HDCP2.3兩種標準

支持HDCP中繼器模式

納入高動態范圍(HDR)動態/靜態元數據

數字電視剖面圖非壓縮高速數字接口CTA-861-G

DSC(顯示流壓縮標準)v1.2a解碼和DSC旁路功能

視頻顏色空間包括6/8/10/12 bpc的RGB、8/10/12 bpc的YCbCr4:4:4和YCbCr4:2:2/4:2:0

實現RGB到Y(jié)CC的4:4:4/4:2/4:2:0和YCC的4:4:4/4:2到Y(jié)CC的4:2:0顏色空間轉換

數字音頻支持8通道LPCM(16/20/24位)，采樣率高達192kHz，壓縮音頻格式(AC3,DTS,DTS-HD)

MA,和杜比MAT)、幀速率高達1536kHz的HBR音頻格式和采樣速率高達192kHz的3D音頻格式

USB Type-C? DisplayPortAlt模式到HDMI2.1/2.0/1.4a協議轉換器就緒

用于DFP/UFP的集成Ra、Rd和Rp電阻，用于識別連接

C型? SBU和DisplayPort輔助通道之間的無縫切換

CC(控制通道)通信上的USB電源傳輸3.0

內置USB Billboard Class 1.2.2和USB 2.0 PHY，支持DisplayPort Alt模式

嵌入式微控制器、ROM和EDID緩沖器

通過Chrontel專有技術進行固件更新

可配置的省電模式和低待機電流

符合RoHS標準且無鹵素封裝

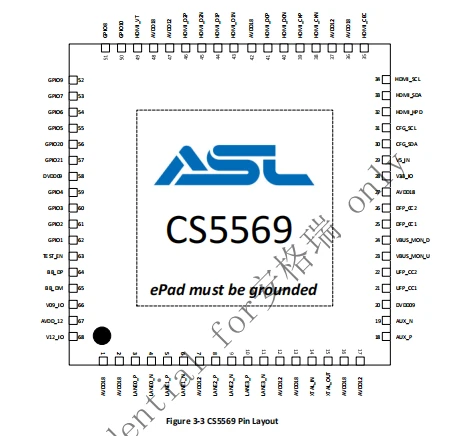

采用68針QFN封裝

?

CS5569設計typec轉HDMI 8K60帶PD方案原理圖

?
