IT6151即將停產集睿致遠CS5523可優勢替代IT6151，MIPI轉eDP

聯陽的IT6151即將停產，那么之前用IT6151來設計MIPI轉eDP方案，該如何生產這類產品？IT6151芯片價格較貴，外圍器件較多，電路設計較繁瑣，整體方案BOM成本較高?，F(xiàn)在ASL最新推出一款芯片 CS5523可以完全替代兼容IT6151。

CS5523是一款高性能、低功耗的MIPI to eDP轉換器，完全符合MIPI標準D-PHY 1.1、DSI 1.1和edp1.3規范。IT6151支持四車道MIPI RX和四車道eDP TX接口。MIPI RX的數據傳輸率達到1Gbps / lane，同時具有RBR/HBR的數據傳輸率支持eDP TX接口。

為降低功耗，IT6151支持PSR (Panel Self Refresh)功能。

采用多種低功耗方案降低PSR時的動態運算功耗

開啟該功能。專用硬件引腳或固件控制，通過I2C可以輕松設置IT6151

進入待機模式，即無顯示狀態下的極低功耗狀態。具有靈活

MIPI RX和eDP TX的通道配置，系統可以采用最適合的配置進行

選擇顯示分辨率。所有未使用的車道可以設置為電源關閉模式，以進一步保存

權力。

?

CS5523提供了友好的固件界面，通過mcs控制eDP面板。的DPCD寄存器也可以通過原生AUX讀/寫命令輕松訪問。保證

保護內容被發送到eDP面板，而不是非hdcp外部DP sink擾頻器種子重置(ASSR)和替代框架也支持IT6151。與

6x6mm小包裝，低功耗，適用于移動產品

CS5523特性

四通道MIPI RX，總帶寬為4Gbps

四通道eDP TX，兩種鏈路速度，HBR(2.7Gbps)和RBR(1.62Gbps)

符合MIPI D-PHY 1.1和DSI 1.1規范

符合eDP 1.3規范

支持以下24位RGB 4:4:4視頻格式:

?DTV分辨率:480i, 576i, 480p, 576p, 720p, 1080i至1080p

?PC分辨率:VGA, SVGA, XGA, SXGA至1600x1200@60Hz, 2048x1536@60Hz

支持DSI各種封裝像素流，如:

18/24/30/36位RGB 4:4:4

16/20/24位YCbCr 4:2:2

18位RGB 4:4:4 (loss)

聯發科專有顯示流解壓引擎

兼容聯發科應用處理器(AP)，支持最多2048x1536@60Hz面板

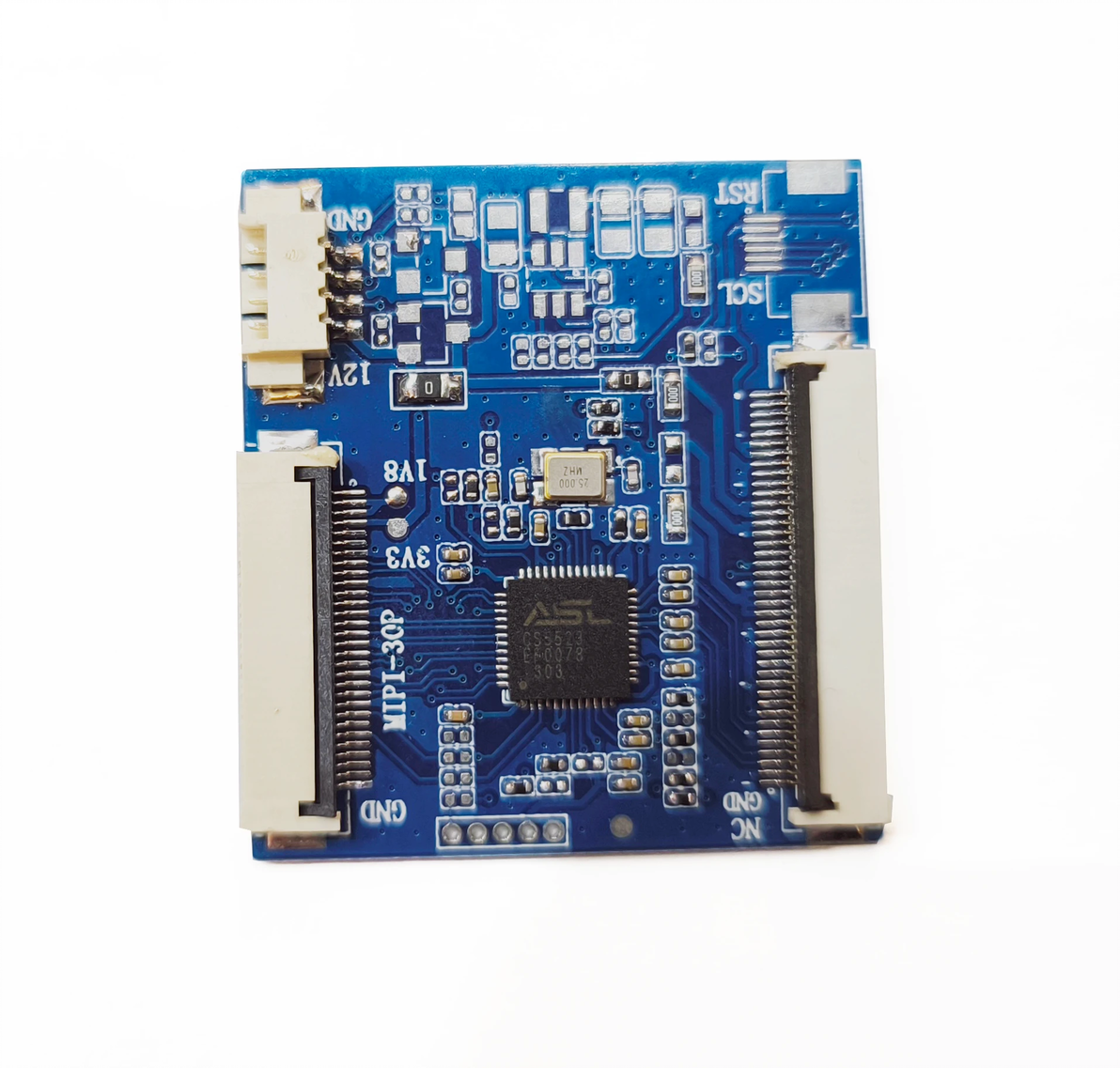

CS5523 MIPI轉eDP方案原理圖
