RTD2166替代|CS5212替代RTD2166方案電路圖|DP轉VGA方案設計電路圖（原理圖）

2024/06/05 作者：Vx13699759787

2118

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

CS5212AN_DP to VGA(內置Flash可更新FW).pdf

共3個文件

RTD2166是一款DisplayPort端口到VGA 轉換器，成本較高，Capstone于2019年推出CS5212，直接Pin to pin兼容替代RTD2166,可用原RTD2166小板框，還可省按20顆外圍小料，成本更優化，目前已被大量知名客戶采用。

CS5212結合了DisplayPort輸入接口和模擬RGB DAC輸出接口。嵌入式單片機基于工業標準8051核心，適用于多個細分市場和顯示器應用程序，如筆記本電腦、主板、臺式機、適配器、轉換器和轉接器。

?RTD2166與CS5212AN比較表

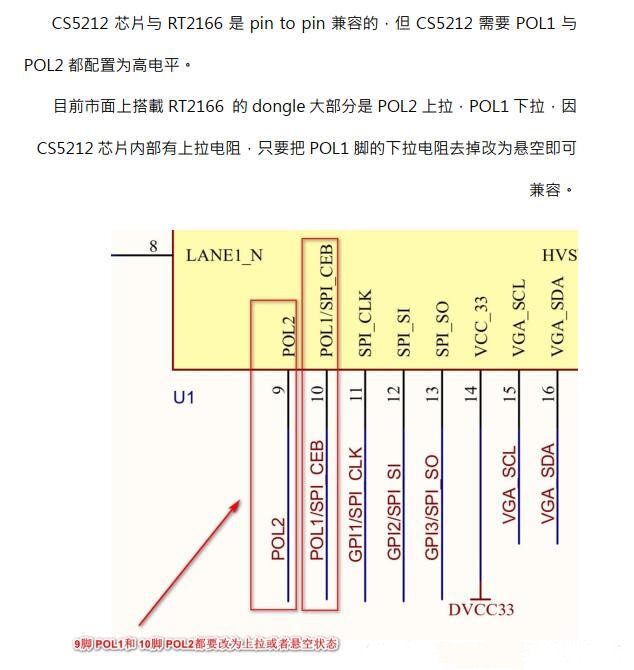

使用CS5212直接Pin to pin貼在RTD2166小板上，可省多達16顆外圍元器件NC不用貼。如下圖：

CS5212AN_DP to VGA(內置Flash可更新FW).pdf

下載
CS5212_規格書.docx

下載
CS5212AN_Datasheet_V1.5_安格瑞.pdf

下載
