40V的SL3061，內置MOS，電流能力2.5A，可以替代芯龍XL1509系列

SL3061 40V/2.5A開關降壓型轉換器

產品概述:

SL3061是一款內部集成功率MOSFET的降壓型開關穩壓器，工作在寬輸入電壓范圍具有優良的負載和線性調整。寬范圍輸入電壓（6V至40V）可提供最大2.5A電流高效率輸出。

SL3061安全保護機制包括逐周期電流峰值限流、過溫保護等。

SL3061外圍電路簡單，封裝采用SOP8。

產品特點:

● 最大2.5A輸出電流

● 6V至40V寬工作電壓范圍

● 內置功率MOSFET

● 140KHZ-500KHZ頻率可調

● 過溫保護

● 逐周期過流保護

● ＞90%的效率

● 低功耗

● 輸出電壓可調

● 采用SOP8封裝

應用范圍:

● 高電壓功率轉換

● 汽車系統

● 電池供電系統

● 電動車車載設備

● 平衡車

● 工業電力系統

典型應用原理圖：

PCB布板走線建議

1.保持開關電流通路走線盡可能短并最小化功率環路面積（功率環路由輸入電容、MOS和肖特基二極管構成）。

2.功率地至肖特基二極管至SW腳連接走線應盡可能短而粗。

3.FB腳反饋電阻必須靠近芯片，且走線應短。

4.SW腳走線應遠離FB腳反饋信號。

5.VIN腳輸入端47uF電解電容和0.1uF的瓷片電容要盡量靠近芯片VIN腳。

6.VIN SW GND等引腳需用大的銅箔連接以改善芯片發熱提高長期穩定性。

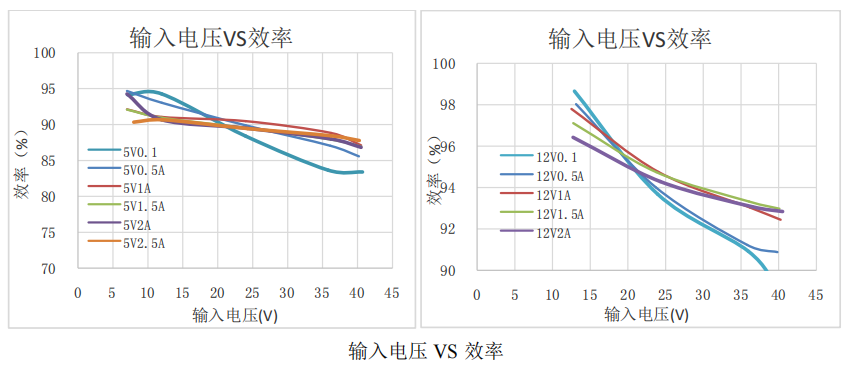

典型應用測試數據
