英集芯IP5306加IP6825無線充電寶5W磁吸雙彈窗自喚醒方案

一、英集芯IP5306加IP6825無線充電寶5W磁吸雙彈窗自喚醒方案說明：

（1）IP5306使用IP5306_MGT型號；

（2）IP6825使用IP6825_MGT_1LED型號；

（3）英集芯IP5306加IP6825方案無線充默認只支持1燈顯模式；

（4）英集芯IP5306加IP6825方案可以實現磁吸雙彈窗自喚醒功能；

（5）英集芯IP5306加IP6825方案自喚醒閾值根據板子和線圈自行調整參數；

（6）如果不放東西會自動喚醒，把感應檢測閾值改小；

（7）英集芯IP5306加IP6825方案不支持按鍵雙擊關機功能，搭配其他移動電源同理。

二、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案典型電路原理圖（匯總）：

英集芯IP5306是一款集成升壓轉換器、鋰電池充電管理、電池電量指示的多功能電源管理SOC，為移動電源提供完整的電源解決方案。支持5V/2.1A充電，5V/2.4A放電。

英集芯IP6825是一款符合qi標準的5W無線充電發射端Tx芯片SOC，支持A11或A11a線圈，IP6825片內集成全橋驅動電路和功率MOS，集成電壓&電流兩路ASK通訊解調模塊；方案集成度高，可顯著降低方案尺寸和BOM成本。

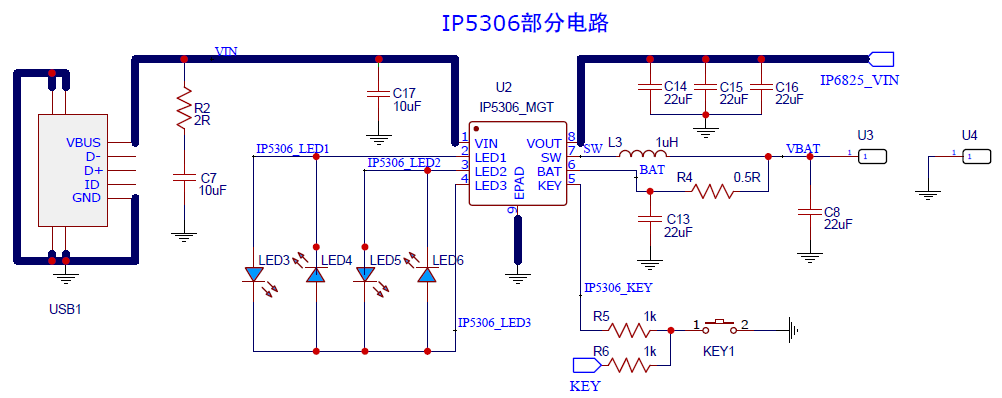

三、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案典型電路原理圖詳解之IP5306移動電源部分：

四、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案典型電路原理圖詳解之IP6825無線充部分：

五、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案典型電路原理圖詳解之IP6825無線充燈顯：

六、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案典型電路原理圖詳解之IP6825無線充NTC：

七、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案典型電路原理圖詳解之測試點：

八、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案PCBA電路原理3D圖正面：

九、英集芯IP5306加IP6825磁吸雙彈窗自喚醒方案PCBA電路原理3D圖背面：
