基于LabVIEW單片機的搶答器的設計

實訓題目：基于LabVIEW單片機的搶答器的設計

1? 系統設計

1.1 設計要求

1.1.1 設計任務

設計一個基于LABVIEW的6人搶答器，實現搶答器的基本功能。

1.1.2 性能指標要求

1. 需要自己設計電路并焊接電路板。
2. 基本要求：有一個主持人控制開關和6路搶答按扭，當主持人允許搶答時才能進行搶答操作，并用一個數碼管顯示搶答選手的號碼，同時其他選手不能再搶答。當主持人允許搶答后倒計時5秒時間，在這5秒內搶答有效，過后就不能進行搶答了。
3. 電路上要加個蜂鳴器的電路，當有選手搶答時蜂鳴器響一下。
4. 當有選手搶答后，進行倒計時20秒作為選手回答問題時間，用兩個數碼管顯示，倒計時時間到時有聲光提示。
5. 畫電路板時要增加下載接口，方便調試程序。
6. 實現LABVIEW上位機連接下位機搶答，倒計時上位機可以控制，主持人開關上位機可以啟動，同時上位機上要求能夠顯示倒計時時間和搶答選手號。
7. 擴展功能（選做）：用按鍵可設置倒計時的時間，范圍在5秒到30秒之間。

1.2 設計思路及設計框圖

1.2.1設計思路

1.2.2總體設計框圖

2? 各個模塊程序的設計

2.1前面板

2.2程序框圖

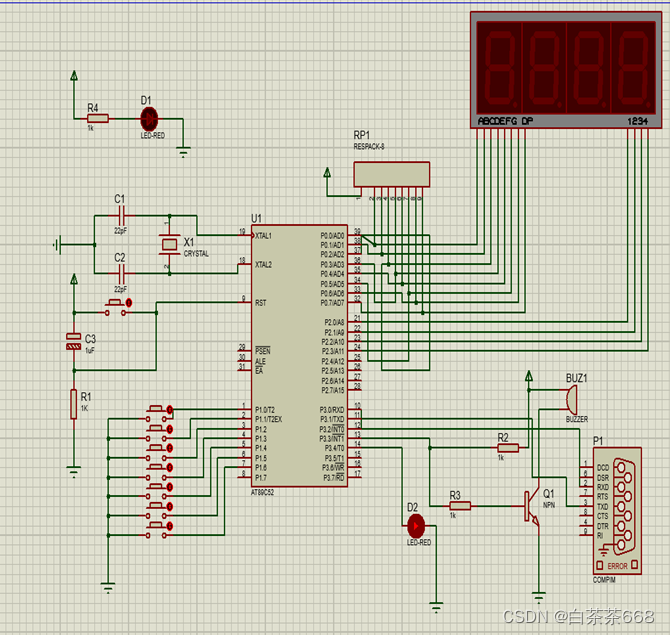

2.3下位機設計
