產品簡介/PRODUCT INTRODUCTION
5.8GHz微波雷達是一種基于微波技術的感應裝置，主要工作在5.8GHz的特定射頻范圍內。通過發射和接收高頻電磁波，應用多普勒原理檢測發射與接收信號的頻差，判斷區域內是否存在移動物體。工作時不受環境溫度、濕度、氣流、灰塵、噪聲、光線亮暗等影響。雷達模塊信號能穿透玻璃、亞克力等非金屬材料，可用于檢測人體存在或移動目標感應的各種場景。
WTL580系列微波雷達感應模塊目前有WTL580-C01、WTL580-C02、WTL580-C03三款產品，具有集成度高、體積小、功耗低、響應速度快等特點，只需要在模塊外圍添加少量元器件即可實現高精度距離感應和觸發靈敏度。在集合空間中檢測目標，結合雷達信號處理和精確的人體感知算法，實現對運動和靜態人體的高靈敏度人體存在感知。采用免驅動模式，客戶只需將模塊連接到應用產品上，即可快速實現產品觸發應用交互。
WTL580-C01微波雷達模塊demo演示
產品特點
??芯片的工作電壓范圍2.6V-5.0V；
??高精度:實現正向0.1~20 m（可調）的感測距離。
??高速度:具備快速響應能力，能夠在毫秒級完成感測響應。
??穩定性好:產品在各種環境條件下均能保持穩定的性能。
??易于集成:便于與各種設備、系統進行集成，降低使用難度。
??成本優勢:單芯片工作，具有領先競品的性價比。
??發射功率可編程(-20dBm-1dBm)
??<-95dBm 接收靈敏度
??諧波抑制比:>40dBc
??多普勒頻率范圍:5Hz-1.5KHz
??抗干擾性強
產品展示
| 產品圖 | |||
| 類型 | 通用模塊 | 遠距離模塊 | 定制模塊 |
| 模塊型號 | WTL580-C01 | WTL580-C02 | WTL580-C03 |
| 模塊尺寸 | 12mm×18mm×2.4mm | 24mm×46mm×2.5mm | 15mm×45mm×5.2mm |
| 工作電壓 | DC3.3V | DC3.3V | DC3.3V |
| 工作電流 | 18uA | <18uA | <18uA |
| 感測角度 | 110°±10° | 110°±10° | 110°±10° |
| 感測距離 | 正向0.1~5m | 正向0.1~20m | 正向0.1~5m |
| 輸出電平 | 3V | 3V | 3V |
| 通訊方式 | IC/Io | IIC/lo | IIC/lo |
功能介紹
1、運動感知
基于電磁波的多普勒效應，探測移動目標以及人體的微小動作，可調節感知距離、延時時間等參數。
2、接近感測
微波雷達模塊應用多普勒原理，實現移動目標接近感知，可調感知距離、延時時間等參數。

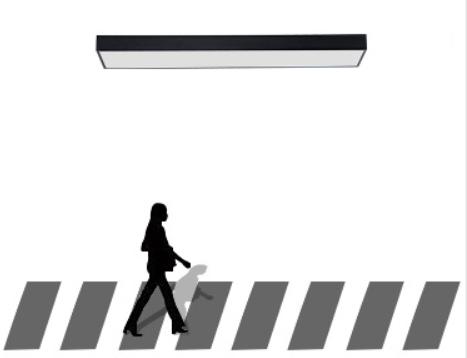

3、人體感應
基于人體移動，實現人體感應偵測，微波雷達不受氣溫、溫度、光照等環境因素影響，完美替代紅外PIR方案。
4、超低功耗
模塊整體平均功耗低于 18uA，可應用在電池供電場景。
感應范圍
下圖為雷達探測范圍示意圖，如果靈敏度設置的更高，探測范圍也會相應變大。圖中深色區域為高靈敏度區域，該區域內可完全探測到物體;淺色區域為低靈敏度區域，該區域內可基本探測到物體。
實際產品結構和安裝環境也會影響雷達探測的距離和角度。
應用場景
- 浴室鏡前燈
- 門禁屏
- 庭院燈
- 小夜燈
- 馬桶蓋
- 智能門鎖
