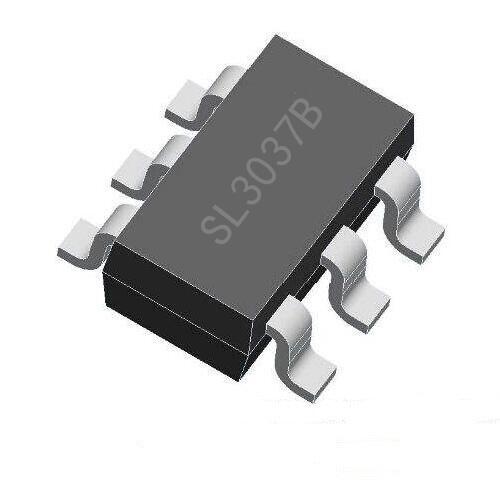

森利威爾 SL3037B替代TD1558C 封裝SOT23-6 耐壓60V降壓

一、芯片基本信息

• 品牌：森利威爾
• 型號：SL3037B
• 封裝形式：SOT23-6
• 輸入電壓范圍：5.5V~60V
• 輸出電壓：可調（支持5V、12V、24V等多種輸出電壓）
• 輸出電流：0.6A（峰值）

二、與TD1558C的兼容性

• 封裝兼容性：SL3037B與TD1558C都采用SOT23-6封裝，使得在PCB布局和安裝方面具有一定的兼容性。
• 電氣特性：雖然SL3037B與TD1558C的具體電氣特性有所不同（如輸入電壓范圍、輸出電流等），但在某些應用場景下，兩者可能存在一定的市場或技術兼容性。例如，如果TD1558C的某些功能或性能指標能夠滿足SL3037B的應用需求，那么在某些情況下，TD1558C可能被視為SL3037B的潛在替代方案。然而，這需要根據具體的產品規格書來確認。

三、芯片特點

• 高效降壓：SL3037B采用開關式降壓技術，能夠在寬輸入電源范圍內實現高效降壓，效率高達90%。
• 穩定輸出：具有出色的線電壓和負載調整率，能夠在不同負載和輸入電壓變化時保持輸出電壓的穩定。
• 保護功能：集成了逐周期電流限制和熱關斷等保護功能，能夠有效防止電路過流和過熱，提高電路的可靠性和安全性。
• 外圍元器件少：由于內置了功率MOSFET，SL3037B在降壓轉換中僅需要極少的外圍元器件，使得電路設計更為簡潔。

四、應用場景

• LED燈具：提供穩定的電壓輸出，確保LED燈具的正常工作和長壽命。
• 電機驅動：為電機提供穩定的電源，確保電機的平穩運行和高效性能。
• 電源適配器：在電源適配器中作為降壓恒壓電源芯片，提供所需的輸出電壓和電流。
• 電表、分布式電源系統、電池充電器：在這些應用中，SL3037B能夠提供穩定的電壓輸出，確保系統的正常運行和高效性能。

五、使用注意事項

• 選擇合適的封裝：應根據實際電路設計需求選擇合適的封裝形式。
• 合理設計外圍電路：雖然SL3037B外圍元器件少，但仍需合理設計外圍電路，以確保電路的穩定性和可靠性。
• 注意散熱：在使用過程中，應注意芯片的散熱問題，避免過熱導致芯片損壞。

?概述：

• SL3037B 是一款內置功率MOSFET的單片降壓型開關模式轉換器。
• SL3037B在5.5-60V 寬輸入電源范圍內實現 0.6 A峰值輸出電流，并且具有出色的線電壓和負載調整率。
• SL3037B采用PWM 電流模工作模式，環路易于穩定并提供快速的瞬態響應。
• SL3037B集成了包括逐周期電流限制和熱關斷等保護功能。
• SL3037B采用 SOT23-6 封裝，且外圍元器件少。

特點：

• 0.6A 的峰值輸出電流
• 0.9Ω 的內部功率MOSFET
• 可采用大輸出電容啟動
• 低ESR 陶瓷電容輸出穩定
• 效率高達 90%
• 固定 500kHz 頻率
• 熱關斷
• 逐周期過流保護
• 寬輸入電壓范圍：5.5~60V
• 采用SOT23-6 封裝

應用:

• 電表
• 分布式電源系統
• 電池充電器
• 線性穩壓器的預調節器
