基于51單片機的籃球比賽計時器(二)

04/07 10:11 作者：eefocus_3737399

1166

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

單片機仿真設計合集資料獲取.pdf

共1個文件

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【D02】

1.? 簡介

本文介紹一種用AT89C51作為核心部件進行邏輯控制及信號產生的單片機技術和C語言編程設計的籃球比賽計時器。此籃球計時計分器在硬件方面主要采用AT89C51單片機作為主控核心，由獨立按鍵、共陽數碼管顯示屏顯示。具有靈活方便、適用范圍廣的特點，基本能夠滿足實踐需求。

2.? 主要功能

a.支持按鍵設置開始、暫停、清除、A加分、A減分、B加分、B減分。

b.支持?jǐn)?shù)碼管顯示A隊、B隊分?jǐn)?shù)、比賽時間。

c.支持LED燈顯示比賽運行狀態。

d.支持比賽結束后蜂鳴器告警。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
sbit LED_RED 	=	P3^5;		  //定義LED指示燈接口
sbit LED_YELLOW =	P3^6;		  //定義LED指示燈接口
sbit LED_GREEN	=	P3^7;		  //定義LED指示燈接口
sbit K1=P1^3; //定義按鍵接口
sbit K2=P1^4;
sbit K3=P1^5;
sbit K4=P1^6;
sbit K5=P1^7;
sbit K6=P1^1;
sbit K7=P1^2;
sbit BUZZ=P3^2;
uchar Display_data[6]= {0,0,0,0,0,0}; //存儲要顯示的數值
uchar time_count=0,time_1s=0;
uchar status=0;	//比賽的狀態
uchar A_val=0,B_val=0;	//AB得分
uchar Run_time=0;//比賽時間
uchar game_over_falg=0;//  比賽結束標志位
uint game_over_delay=0;  //比賽結束后的延時

//************************************
//定時器初始化
//************************************
void Time0_init()
{
    TMOD |= 0x01;			 //使用模式1,16位定時器
    TH0   = (65536-10000)/256;	//定時器裝入初始值10ms
    TL0   = (65536-10000)%256;
    EA    = 1;  //總中斷
    ET0   = 1;//定時器0初始化
    TR0   = 1;

}
void delay_ms(uint i)//1ms延時
{
    uchar x,j;
    for(j=0; j<i; j++)
        for(x=0; x<=148; x++);
}
//掃描按鍵
uchar KEY_Scan()
{
    static uchar key_up=1;//按鍵松開標志

    if(key_up&&(K1==0||K2==0||K3==0||K4==0||K5==0||K6==0||K7==0))
    {
        delay_ms(5);//去除抖動
        key_up=0;
        if(K1==0)return 1;
        else if(K2==0)return 2;
        else if(K3==0)return 3;
        else if(K4==0)return 4;
        else if(K5==0)return 5;
			  else if(K6==0)return 6;
        else if(K7==0)return 7;
    } else if(K1==1&&K2==1&&K3==1&&K4==1&&K5==1&&K6==1&&K7==1)key_up=1;
    return 0;// 無按鍵按下
}
//數碼管刷新函數
void Dis_num()
{
    uchar table[]= {0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,0xf7,0XAF,0XFF};	//共陽數碼管編碼
    static uchar i;
    P0 = 0xff;
    P2=1<<i;
    P0 = table[Display_data[i]];
    i++;
    if(i>5)i=0;
}

4.? 仿真proteus8.6

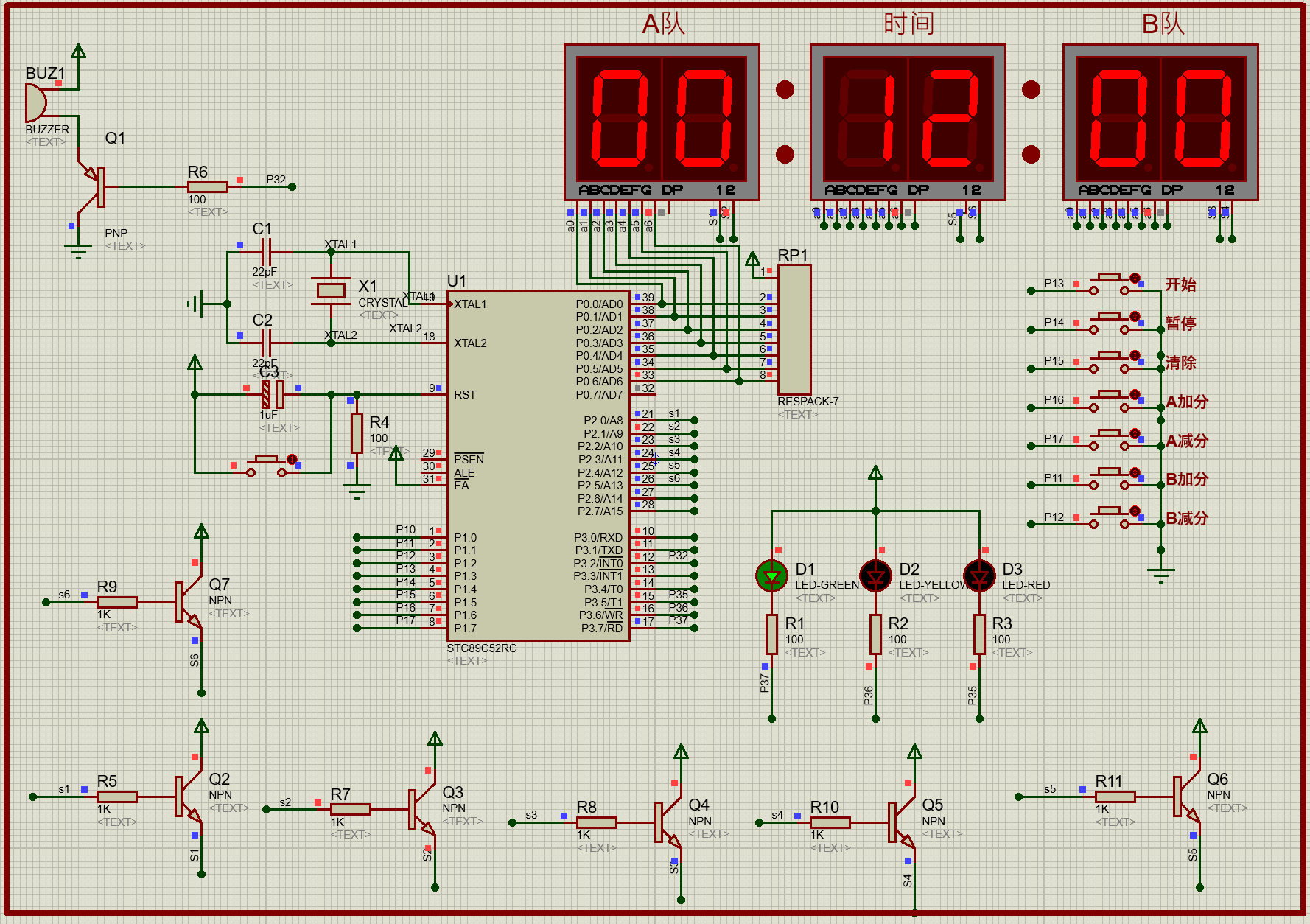

本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

開始：
