基于51單片機的12864溫濕度檢測報警系統(一)!!!

04/09 09:24 作者：eefocus_3737399

543

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

單片機仿真設計合集資料獲取.pdf

共1個文件

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【F02】

1.? 簡介

? 本文提出了一種基于51單片機的LCD12864溫濕度報警系統。該設計使用ATC89C51單片機、DHT11 傳感器模塊、LCD12864液晶顯示屏模塊以及報警模塊，簡單明了的實現可提要求。DHT11數字溫濕度傳感器把采集到的溫濕度數據傳給單片機，經過單片機的處理，準確的顯示到液晶屏上。同時，手動設置溫濕度的閾值，當實時溫濕度超出閾值時，對應的風扇/水泵啟動，蜂鳴器報警。

2.? 主要功能

a.通過LCD12864顯示當前溫濕度值及報警閾值，溫度測量范圍：0-99攝氏度。

b.通過獨立按鍵設置溫濕度報警閾值。

c.當溫濕度超過閾值時，對應的風扇/水泵啟動，蜂鳴器報警。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

#include "dht11.h"
#include "intrins.h"
/************************dht11***************************/
//濕度  20-90%
//溫度  0~50C
/************************dht11***************************/
void Delay20ms()		//@11.0592MHz 20ms延遲
{
	uchar i, j;

	i = 36;
	j = 217;
	do
	{
		while (--j);
	} while (--i);
}
void Delay30us()		//@11.0592MHz 30us延遲
{
	uchar i;

	i = 11;
	while (--i);
}
void Delay40us()		//@11.0592MHz  40us延遲
{
	uchar i;
	_nop_();
	i = 15;
	while (--i);
}
void dht11_rst(void)
{
	DHT11_IO = 0; //主機拉低總線 至少18ms以上
	Delay20ms();
	DHT11_IO = 1; //主機拉高總線 20~40us
	Delay30us();
}
char dht11_check(void)
{
	uint t = 0;
	while(DHT11_IO) //等待低電平出現
	{
		t++;
		_nop_();
		if(t > 1000)
			return -1;
	}
	t = 0;
	while (!DHT11_IO) //判斷低電平的合法性 低電平時間 80us
	{
		t++;
		_nop_();
		if (t > 100)
		return -2;
	}
	t = 0;
	while (DHT11_IO) //判斷高電平的合法性 低電平時間 80us
	{
		t++;
		_nop_();
		if(t > 100)
			return -3;
	}
	return 0;    //如果DHT11正常返回0，異常返回小于0
}
uchar dht11_Read_Byte(void) //讀一字節數據
{
	uchar i;
	uint  t = 0;
	uchar dat = 0;
	for(i=0;i<8;i++)//高位先出  低位后出
	{
		while(!DHT11_IO)//等待50us低電平過去
		{
				t++;
				_nop_();
				if(t > 100 )
				return 0;
		}
		Delay40us();
		dat <<= 1;
		if (DHT11_IO == 1)
		 {
				dat |=  1;
				t = 0;
			while(DHT11_IO)
				{
						t++;
						_nop_();
						if(t > 100)
					return 0;
				}
		 }
	}
	return dat;
}

4.? 仿真proteus8.6

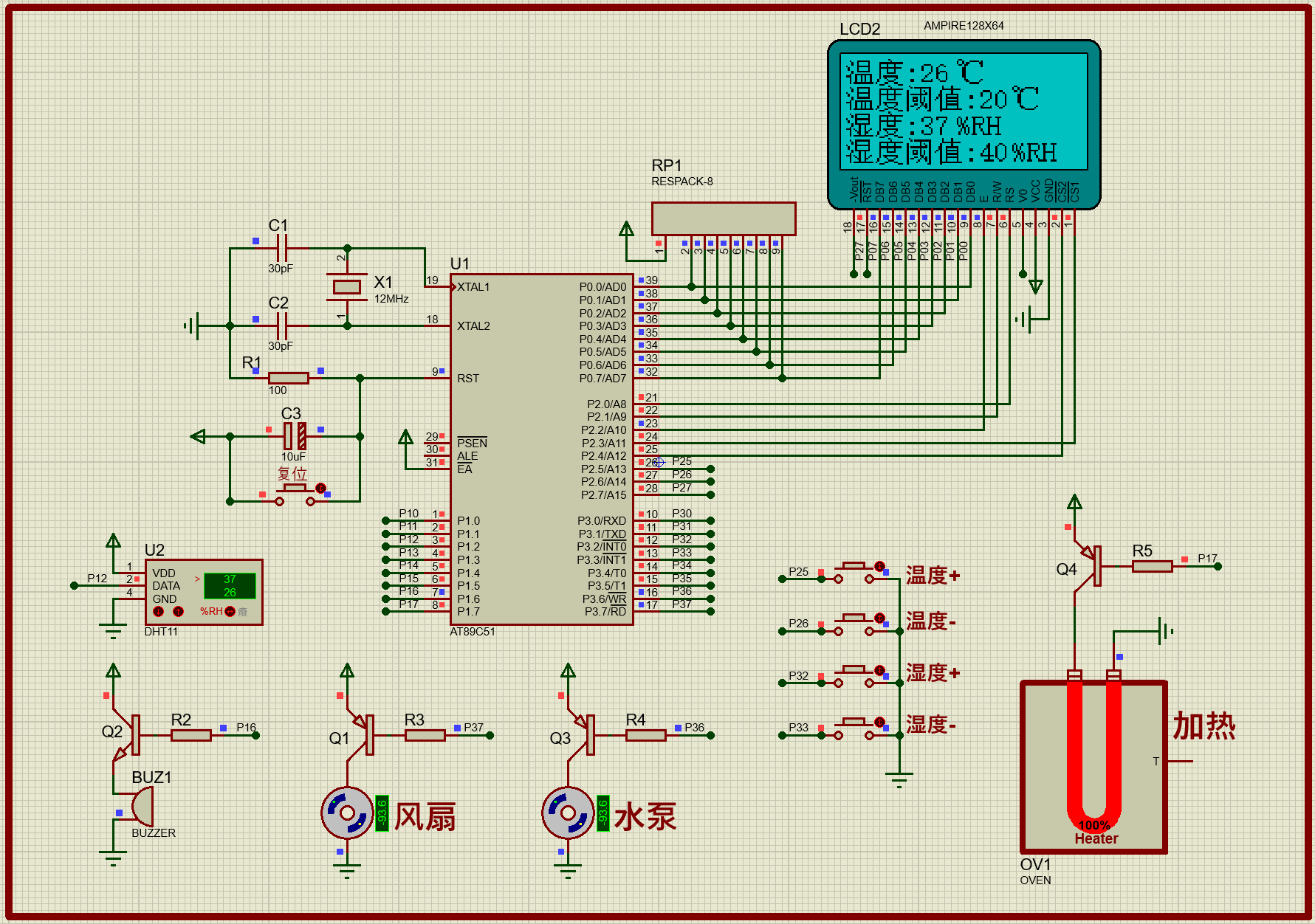

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

當前溫濕度：
