基于51單片機的智能溫控風扇設計(一)

04/10 08:39 作者：eefocus_3737399

727

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

單片機仿真設計合集資料獲取.pdf

共1個文件

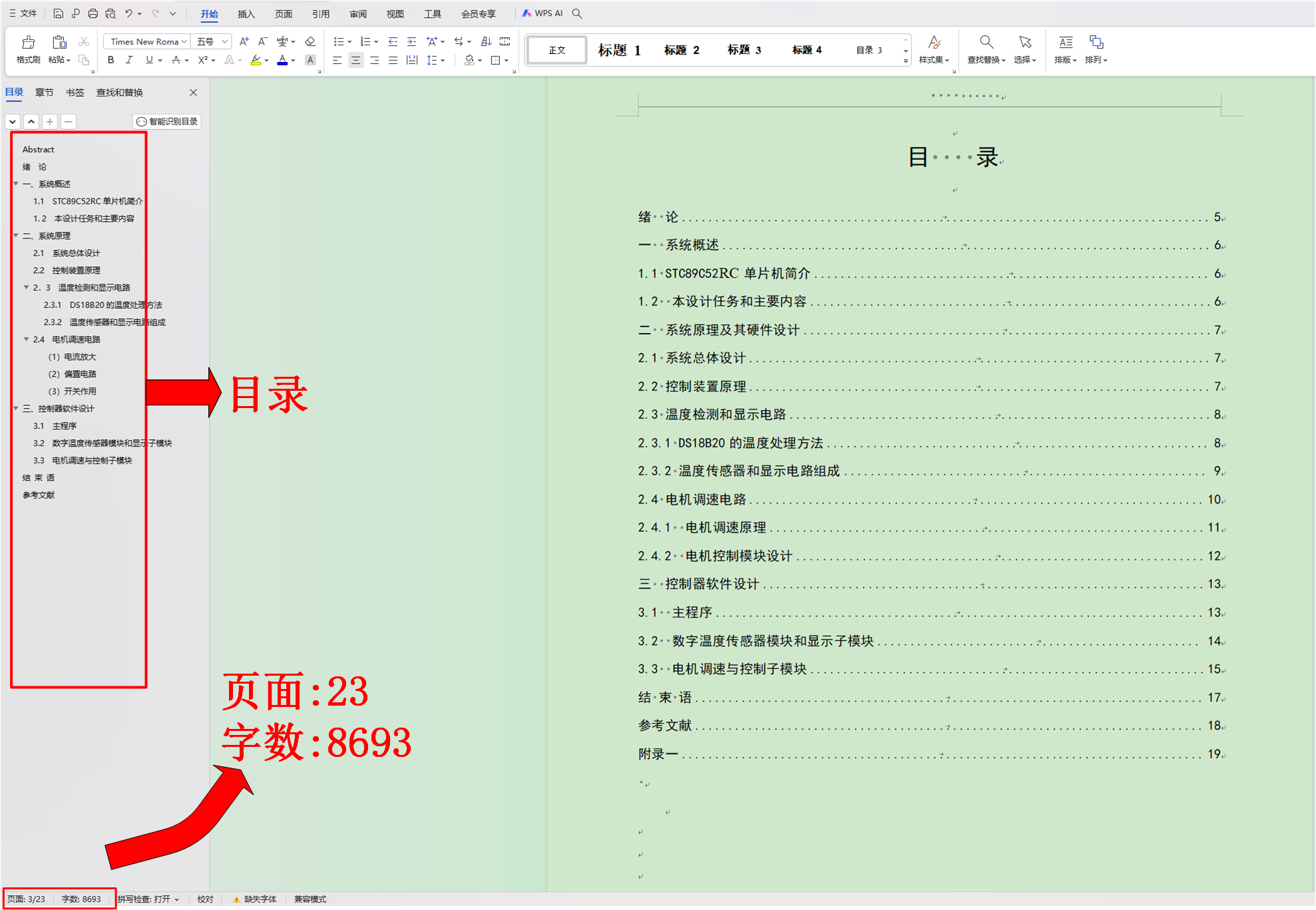

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【G01】

1.? 簡介

? 本文提出了一種基于51單片機的智能溫控風扇系統。該設計使用ATC89C51單片機、DS18B20 溫度傳感器模塊、數碼管顯示屏模塊以及電機驅動模塊。用戶可設置出兩個檔位的高、低溫度值，溫度傳感器DS18B20測出靈敏的溫度變化并用數碼管顯示出來，作為控制平臺的ATC89C51單片機芯片對風扇開關以及轉速進行控制，當實際溫度在兩檔之間時打開弱風1檔，當實際溫度高于高溫度設定值時自動切換到強風2檔，當實際溫度低于低溫度設定值時自動關閉風扇，風扇狀態隨外界實際溫度而改變。

2.? 主要功能

a.通過數碼管顯示當前溫度值、上下限值、風扇檔位。

b.通過獨立按鍵設置溫度上下限值，第一次按下設置鍵設置溫度上限值，第二次按下設置鍵設置溫度下限值。

c.當實際溫度低于下限值時風扇不轉，當實際溫度在兩檔之間時打開弱風1檔，當實際溫度高于上限值時自動切換到強風2檔。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

#include<reg51.h>
#include<intrins.h>			 //包含頭文件
#define uchar unsigned char
#define uint unsigned int		 //宏定義
////////////////////
sbit dj=P2^3;//電機控制端接口
sbit DQ=P2^1;//溫度傳感器接口
//////////按鍵接口/////////////////////////////////
sbit key1=P3^5;//設置溫度
sbit key2=P3^6;//溫度加
sbit key3=P3^7;//溫度減
//////////////////////////////////////////////////////
sbit w1=P2^6;
sbit w2=P2^4;
sbit w3=P2^2;
sbit w4=P2^0;			  //數碼管的四個位
/////共陰數碼管段選//////////////////////////////////////////////
uchar table[22]=
{0x3F,0x06,0x5B,0x4F,0x66,
0x6D,0x7D,0x07,0x7F,0x6F,
0x77,0x7C,0x39,0x5E,0x79,0x71,
0x40,0x38,0x76,0x00,0xff,0x37};//'-',L,H,滅,全亮，n	 16-21
uint wen_du;						//溫度變量
uint shang,xia; //對比溫度暫存變量
uchar dang;//檔位顯示
uchar flag;
uchar d1,d2,d3;//顯示數據暫存變量
void delay(uint ms)		//延時函數，大約延時25us
{
	uchar x;
	for(ms;ms>0;ms--)
		for(x=10;x>0;x--);
}
/***********ds18b20延遲子函數（晶振12MHz ）*******/
void delay_18B20(uint i)
{
	while(i--);
}
/**********ds18b20初始化函數**********************/
void Init_DS18B20()
{
	 uchar x=0;
	 DQ=1;          //DQ復位
	 delay_18B20(8);  //稍做延時
	 DQ=0;          //單片機將DQ拉低
	 delay_18B20(80); //精確延時 大于 480us
	 DQ=1;          //拉高總線
	 delay_18B20(14);
	 x=DQ;            //稍做延時后 如果x=0則初始化成功 x=1則初始化失敗
	 delay_18B20(20);
}
/***********ds18b20讀一個字節**************/
uchar ReadOneChar()
{
	uchar i=0;
	uchar dat=0;
	for (i=8;i>0;i--)
	 {
		  DQ=0; // 給脈沖信號
		  dat>>=1;
		  DQ=1; // 給脈沖信號
		  if(DQ)
		  dat|=0x80;
		  delay_18B20(4);
	 }
 	return(dat);
}
/*************ds18b20寫一個字節****************/
void WriteOneChar(uchar dat)
{
 	uchar i=0;
 	for (i=8;i>0;i--)
 	{
  		DQ=0;
 		DQ=dat&0x01;
    	delay_18B20(5);
 		DQ=1;
    	dat>>=1;
	}
}
/**************讀取ds18b20當前溫度************/
void ReadTemperature()
{
	uchar a=0;
	uchar b=0;
	uchar t=0;
	Init_DS18B20();
	WriteOneChar(0xCC);    	// 跳過讀序號列號的操作
	WriteOneChar(0x44); 	// 啟動溫度轉換
	delay_18B20(100);       // this message is wery important
	Init_DS18B20();
	WriteOneChar(0xCC); 	//跳過讀序號列號的操作
	WriteOneChar(0xBE); 	//讀取溫度寄存器等（共可讀9個寄存器） 前兩個就是溫度
	delay_18B20(100);
	a=ReadOneChar();    	//讀取溫度值低位
	b=ReadOneChar();   		//讀取溫度值高位
	wen_du=((b*256+a)>>4);    //當前采集溫度值除16得實際溫度值
}

4.? 仿真proteus8.6

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

數碼管顯示溫度上限值：
