基于51單片機的電子時鐘系統設計(一)

04/11 09:08 作者：eefocus_3737399

689

加入交流群

掃碼加入
獲取工程師必備禮包
參與熱點資訊討論

單片機仿真設計合集資料獲取.pdf

共1個文件

資料清單：C程序+仿真+設計報告+使用說明+元件清單+操作視頻

仿真版本：Proteus8.6及以上版本

程序編譯：Keil5 C51

編程語言：C語言

設計編號：【I01】

1.? 簡介

? 本文提出了一種基于51單片機的電子時鐘系統。該系統由單片機系統、數碼管顯示系統、鍵盤、蜂鳴器等組成，通過單片機自身的定時計數器溢出標志產生最小計時單元，經過變量的累加和判斷后，將數據送入數碼顯示屏顯示。通過按鍵來控制單片機實現數字時鐘的時分秒、鬧鐘等功能，并通過P0口的輸出在數碼管上顯示。

2.? 主要功能

a.通過三極管驅動數碼管顯示時分秒、鬧鐘，初始狀態：00：00：00。

b.通過獨立按鍵設置時分秒、鬧鐘。

c.通過蜂鳴器顯示鬧鐘狀態。

3.? 源程序(Keil5)

本設計采用keil5 C51軟件(內附安裝包)實現程序設計。如需用keil4打開程序，可自行通過.c和.h文件新建工程即可。

#include  "Key.h"
#include  "led.h"

uchar timeSetBuff[8]={'0','0',LED_MODE_COUNT,'0','0',LED_MODE_COUNT,'0','0'};//時鐘數據緩沖區
uchar alarmSetBuff[8]={'0','0',LED_MODE_ALARM,'0','0',LED_MODE_ALARM,'0','0'};//鬧鐘時間數據緩沖區
uchar timeDisMod=0x24;                //00100100
uchar secondTemp,minuteTemp,hourTemp;
uchar secondAlarm,minuteAlarm,hourAlarm;
uchar timer0Temp;
uint clock_value;     //用作鬧鐘用的
uchar alarmKeyCount;                   //鬧鐘起停鍵計數
bit alarm_is_ok;                       //鬧鐘起停狀態
bit time_is_ok;                        //時間是否到
bit interface_mod;                     // 顯示界面模式，0為主時間界面，1為設置界面

/********************************************************************************************
* 函數名稱：定時器0
* 功    能：定時器0初始化
* 入口參數：無
* 出口參數：無
*********************************************************************************************/
void initTimer0(void)	              //定時10ms
{
   TMOD |= 0x01;                        //GATE=0,TR=1運行;C/T=1,counter,0,timer;01十六進制
   TH0 = 0xdc;
   TL0 = 0x00;
   TR0 = 1;	                          //timer0 控制位，為1時啟動timer0
   ET0 = 1;                             //timer0 中斷使能
}

/********************************************************************************************
* 函數名稱：時鐘比較
* 功    能：比較時鐘和鬧鐘的時間緩沖區，只比較時和分
* 入口參數：無
* 出口參數：無
*********************************************************************************************/
void timeCompare(void)
{
  if((minuteTemp == minuteAlarm) && (hourTemp == hourAlarm) && (secondTemp == secondAlarm))
  {
     time_is_ok = 1;
	 alarm_is_ok = 0;
	 interface_mod = 1;
  }
}

/********************************************************************************************
* 函數名稱：主函數
* 功    能：調用并執行各個子函數
* 入口參數：無
* 出口參數：無
*********************************************************************************************/
void main()
{
 uchar keyRead;
 init_led();
 init_key();
 initTimer0();
 timer0Temp = 0x00;
 secondTemp = 0x00;
 minuteTemp = 0x00;
 hourTemp = 0x00;
 secondAlarm = 0x00;
 minuteAlarm = 0x00;
 hourAlarm = 0x00;
 alarmKeyCount = 0x02;
 alarm_is_ok = 0;     //默認狀態停止
 time_is_ok = 0;      //默認時間未到
 interface_mod = 0;
 sei();

4.? 仿真proteus8.6

? 本設計采用proteus8.6軟件(內附安裝包)實現仿真設計，如下圖所示。proteus軟件一般存在高低版本兼容問題，該仿真是通過proteus8.6導出的，所以請盡量使用proteus8.6打開文件，低于proteus8.6的版本不能夠正常使用，高于proteus8.6的版本除了proteus8.8/8.9理論上可以正常使用。

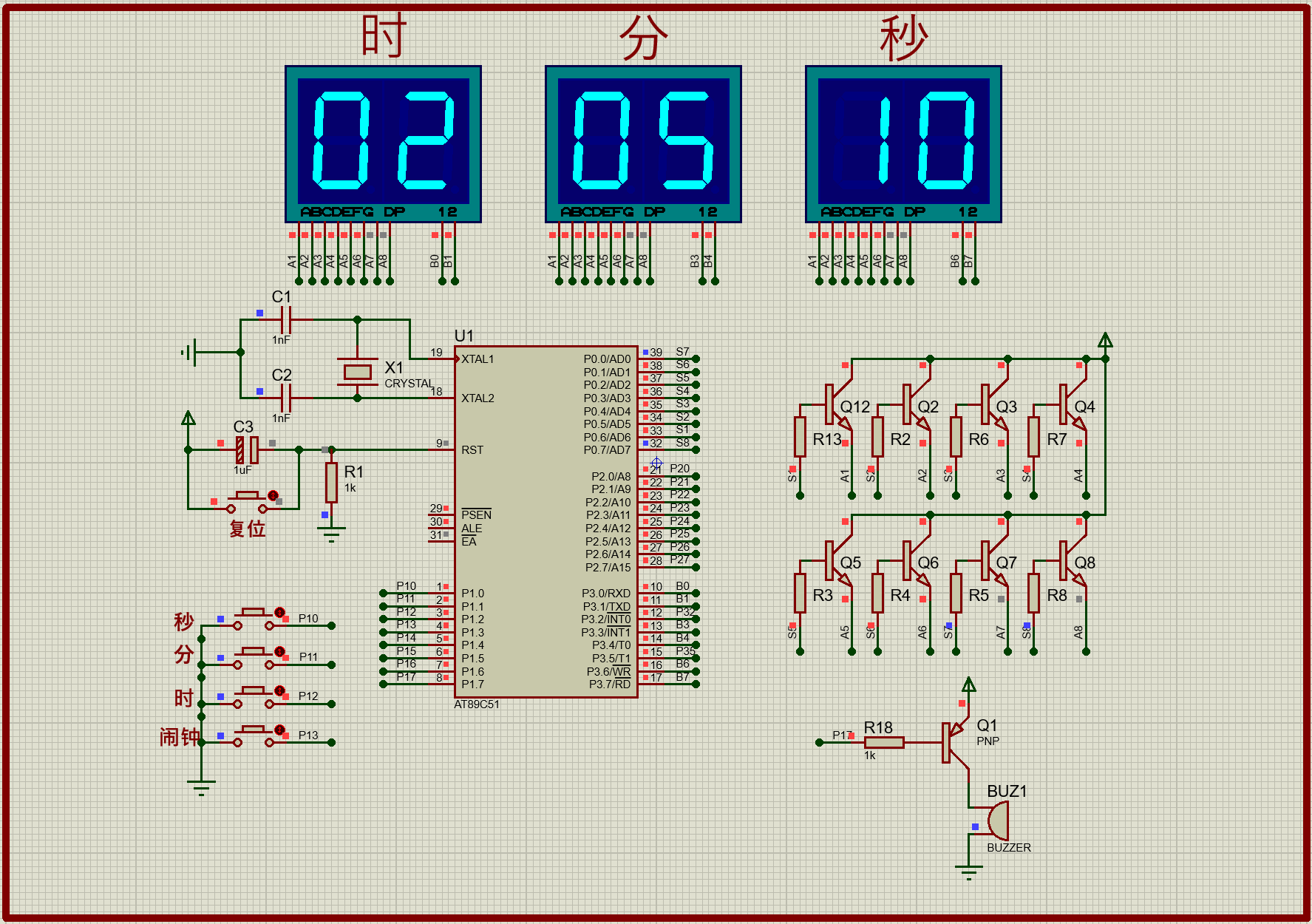

時鐘界面：
