基于 onsemi NCV78343 & NCV78964的汽車矩陣式大燈方案

核心技術優勢/方案詳細規格/產品實體圖/PCB/方塊圖Datasheet/測試報告/Gerber/Schematics/User manual +一鍵獲取

一、方案描述
大聯大世平集團針對汽車矩陣大燈，推出 基于 onsemi NCV78343 & NCV78964的汽車矩陣式大燈方案。
開發板搭載的主要器件有 onsemi 的 Matrix Controller NCV78343、LED Driver? NCV78964、Motor Driver NCV70517、以及 NXP 的 MCU S32K344。

二、開發套件包括：
1. S32K344 MCU 主控板 x 1: 采用WPI現有的 S32K344 MCU board 作為主控板, 板上采用車身域最廣泛使用的 NXP S32K3 MCU 作為主控芯片, 搭配 FS26 電源安全芯片可滿足各級別功能安全要求. MCU 主控板可依據終端客戶本身需求自行替換, 或者選用 NXP S32K31 現有各類型開發板來進行矩陣大燈功能開發
2. NCV78343 LED 燈板 x 4: LED 燈珠控制采用 onsemi NCV78343 芯片, 可實現 1-12 個燈珠獨立亮滅與 PWM 調光控制, 具開路, 短路與過壓診斷保護
3. NCV78964 LED 驅動模塊 x 2: 模塊采用雙相 Boost-Buck 架構的第四代大燈 LED 驅動芯片, 提供兩路 Buck 輸出, 每路可輸出 60V/1.6A 供電LED燈串, 并具備 PWM 調光功能,
LED 驅動模塊化設計的特點是：① 用戶可根據自己選用的芯片自行設計 LED 驅動模塊進行替換. ② 采用 onsemi 原廠現有提供的第二代芯片 NCV78763 模塊. ③ 直接使用 WPI 提供的NCV78964 模塊. 彈性的模塊替換設計提供用戶快速便利方式進行矩陣大燈應用布署與開發
4. MCU 轉接控制板 x 1: MCU 控制與通信號透過此板連接到板上芯片, 并與 LED 驅動模塊板, 燈板對等連接, 實現矩陣大燈功能, 界面為標準 Arduino UNO 接口, 可對接市面上各類型 MCU 開發板, 用戶可以自行選用符合自己需求的 MCU 板來實現大燈功能
5. NCV70517 大燈轉向步進電機控制板 x 1: 采用 onsemi NCV70517 來驅動雙極步進馬達,用來實現車頭燈轉向功能(Adaptive Frontlight System)

三、參考文獻
[1] NCV78343.PDF
[2] NCV78964.PDF

?場景應用圖

?產品實體圖

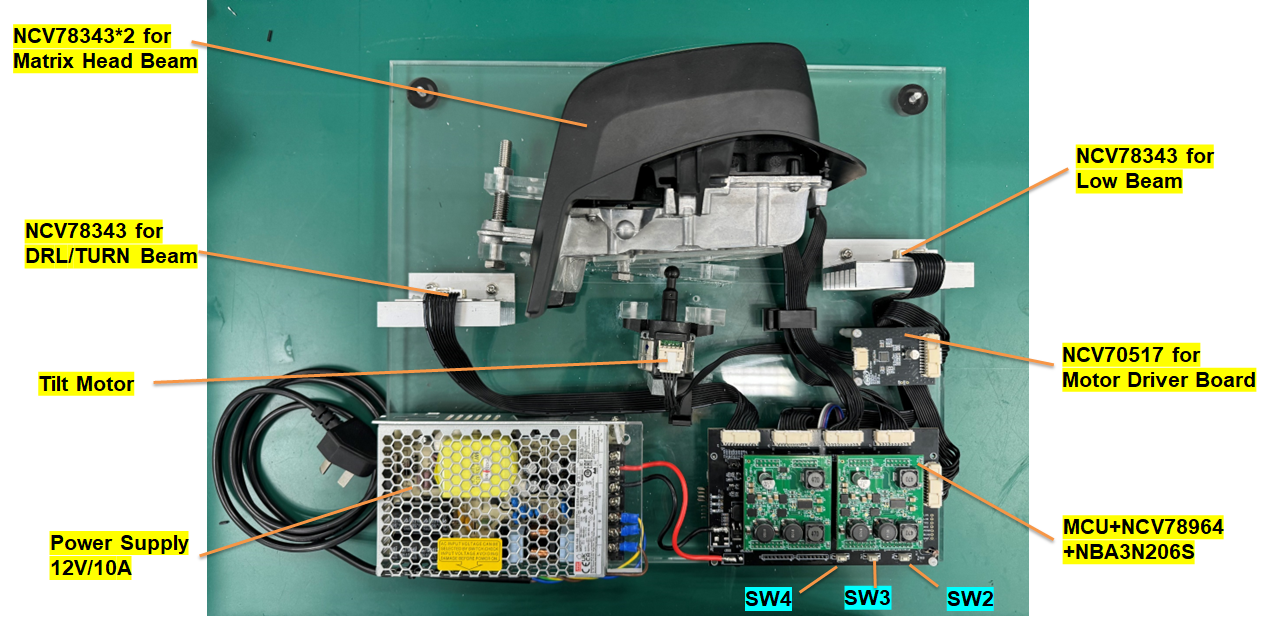

?展示板照片

?方案方塊圖

?核心技術優勢
1. NCV78343 可實現 1-12 個燈珠獨立亮滅與 PWM 調光控制, 具開路, 短路與過壓診斷保護
2. NCV78964 采用雙相 Boost-Buck 架構，具備 PWM 調光功能
3. MCU 轉接控制板界面為標準 Arduino UNO 接口, 可對接市面上各類型 MCU 開發板
4. 采用 onsemi NCV70517 來驅動雙極步進馬達，用來實現車頭燈轉向功能

?方案規格
軟件：
1. S32K344 前照燈應用演示軟件
2. NCV78964 和 NCV78763 驅動程序
3. NCV78343 驅動器
4. NCV70517 驅動器

技術支持：WPI 矩陣大燈平臺用戶使用手冊，培訓文檔，軟件開發手冊等等

開發環境需求：
1. IDE: NXP S32DS 3.4.3 or S32DS 3.5.12
2. NXP S32K3 RTD 2.0.0
3. Debugger: PEMICRO multilink universal, Segger J-link, or WPI LPCLink
