【物聯網畢設】智能儲物柜（STM32+APP+RIFD+掃碼）

前言

該智能儲物柜系統基于STM32F103C8T6主控芯片，通過ESP8266-01s實現WiFi聯網，搭載0.96寸OLED實時顯示設備狀態、溫濕度及用戶信息。系統集成SHT30傳感器監測環境參數，當溫度超標時自動啟動風扇，通過掃碼模塊追蹤四個儲物格的物品使用狀態，采用RFID模塊進行用戶身份驗證（需APP綁定后方可舵機開鎖），蜂鳴器提供操作反饋。硬件端設置獨立按鍵支持短按控制風扇、長按啟動RFID綁定，APP端通過MQTT協議實現數據交互，具備環境閾值設置、設備狀態監控及物品管理功能，構成完整的物聯網儲物解決方案。

關注微信公眾號--星之援工作室 發送關鍵字（項目清單）

可獲取項目清單資料

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

一 連線圖

1 原理圖

2. 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）首先需要打開我們的WIFI熱點讓設備進行聯網操作，看到顯示數據界面，即可進行下一步功能測試

（2）硬件每隔幾秒會向APP傳輸一次數據。

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。
二維碼網站：最近建碼 - 文本二維碼生成器

數據格式

·物品1：{"cmd":4,"id":1 }

·物品2：{"cmd":4,"id":2 }

·物品3：{"cmd":4,"id":3 }

·物品4：{"cmd":4,"id":4 }
只需要修改id的數據

2 PCB效果

3 實物效果

4 APP效果

5 功能概括

（1）硬件端

1. ESP8266-01s：使用wifi模塊進行聯網使用；
2. 0.96寸OLED：用于顯示的設備的狀態，實現實時監測；
3. STM32F103C8T6：用于所有程序的中控和模塊數據通信；
4. SHT30溫濕度傳感器：用于檢測環境溫濕度數據
5. 掃碼模塊：用于檢測箱子中的物品的使用情況
6. RFID模塊：用于識別用戶的數據，識別成功后會將發給oled進行顯示
7. 舵機：用于模擬柜門的開啟和關閉
8. 風扇：當檢測到環境溫度過高時，自動開啟
9. 蜂鳴器：用于狀態提示

按鍵說明

短按按鍵一可以進行開關風扇

長按按鍵一可以進行綁定RFID

（2）APP端

1. 使用MQTT協議與設備進行信息交互；
2. 可采集到底層設備數據并且展示到界面UI；
3. 可以設置柜中的環境溫度閾值，
4. 硬件需要使用app綁定rfid之后才能使用開鎖
5. 柜中有四個物品，可以查看物品的使用情況

（3）云平臺

只是鏈接各個設備使用，采用MQTT即時通訊；

（4）演示視頻

通過網盤分享的文件：155.1.智能儲物柜-WiFi+掃碼.mp4

鏈接: https://pan.baidu.com/s/1dfqfLxuAsVNQHsgh3C4G8Q?pwd=XZY0 提取碼: XZY0

--來自百度網盤超級會員v6的分享

二 底層代碼使用方式

1 使用說明

（1）. 使用的時候設備會自動連接WIFI

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。
（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

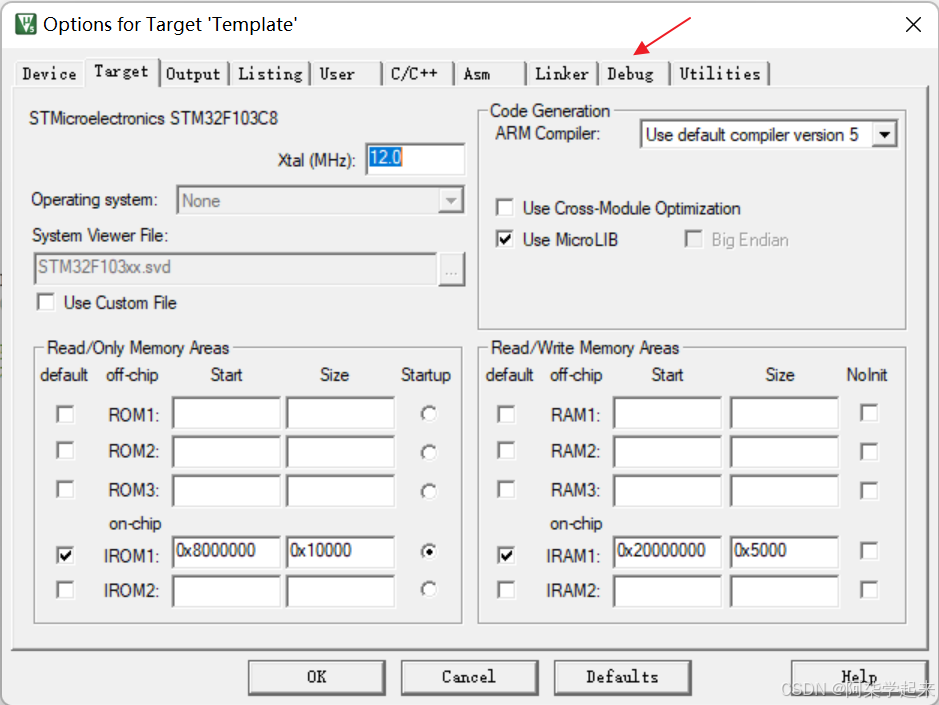

2 下載程序

1. 先根據原理圖進行連線，連接好以后在做后面的操作
2. 打開手機熱點 熱點名字：NET密碼：12345678
3. 打開程序（硬件由工作室出的可以忽略下載程序這部分）

三 APP使用方式

1下載APP

（1）操作方式：

使用Android手機安裝APK進行操控

安裝Android studio導入項目使用模擬器

官網下載最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安裝包（工作室使用版本）鏈接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取碼：xzy0

安裝教程

https://zhuanlan.zhihu.com/p/528196912
（2）使用說明
打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取
（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

四 程序架構及修改（通用）

鏈接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取碼：XZY0

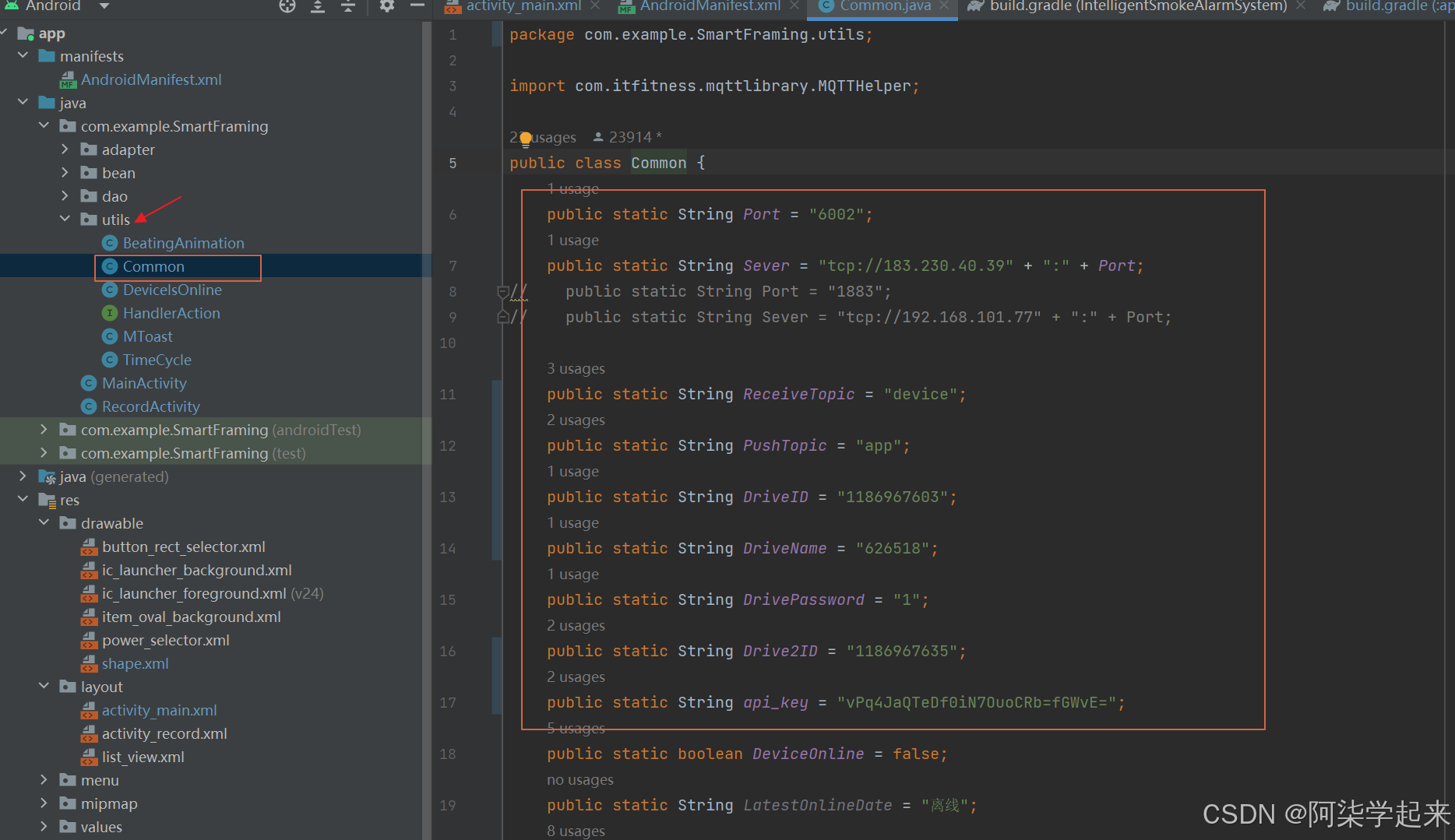

APP參數修改
