ELF 1技術貼 | 應用層更改引腳復用的方法

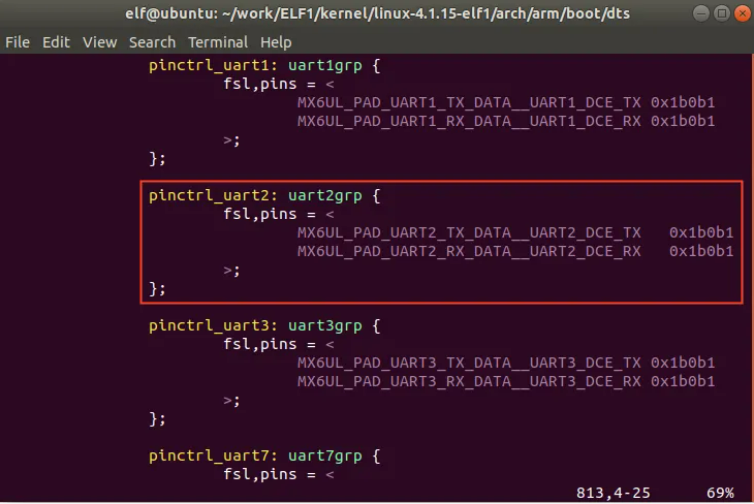

在嵌入式系統設計中，引腳復用功能通常是通過設備樹(Device Tree)預先配置設定的。出廠的設備樹中UART2_TX_DATA和UART2_RX_DATA兩個引腳被復用成了UART2功能，如果想要在不更換系統鏡像的情況下，將這兩個引腳的功能轉換為GPIO，并作為數字輸出(DO)引腳來控制高低電平信號，該如何實現呢？

下面我們將逐步解析如何在應用層修改IOMUX復用寄存器，從而實現將上述兩個引腳重新復用為GPIO功能的操作。

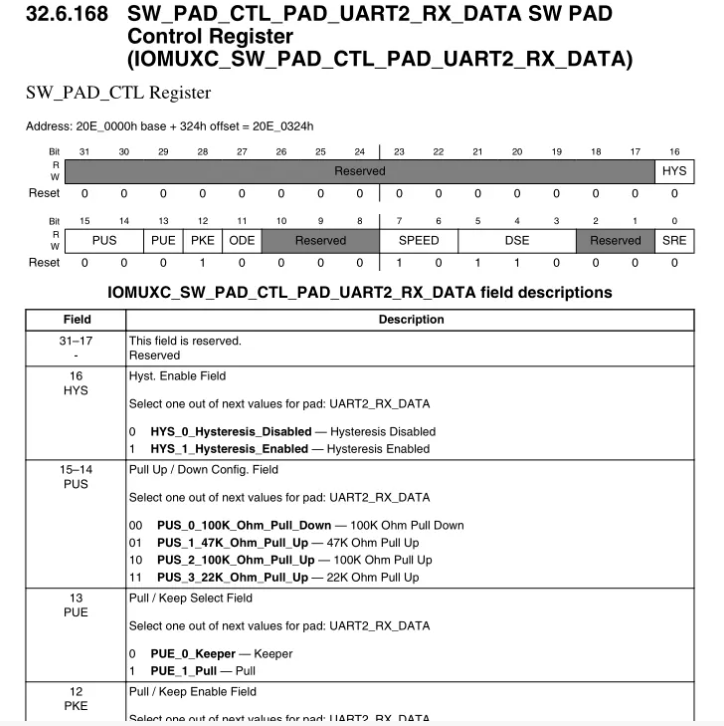

UART2_TX_DATA和UART2_RX_DATA的PAD寄存器如下圖：

可以直接使用memtool工具進行修改。

鏈接：https://pan.baidu.com/s/10ixxhbwf4yGajS8SYUIATQ

提取碼：ju2x

（1）測試

在修改之前先進行測試，直接在文件系統中，使用以下命令操作，通過萬用表測量發現不能成功輸出高低電平：

echo 20 > /sys/class/gpio/export
echo "out" > /sys/class/gpio/gpio20/direction
echo "1" > /sys/class/gpio/gpio20/value
echo "0" > /sys/class/gpio/gpio20/value

echo 21 > /sys/class/gpio/export
echo "out" > /sys/class/gpio/gpio21/direction
echo "1" > /sys/class/gpio/gpio21/value
echo "0" > /sys/class/gpio/gpio21/value

（2）用memtool工具讀一下這兩個寄存器

因為這兩個寄存器是連續的，所以也可以使用這個命令直接讀兩個寄存器：

可以看出，這兩個MUX寄存器的值為0，以UART2_TX_DATA為例，通過下圖得知0表示復用成UART2功能：

同時也讀一下這兩個引腳的PAD寄存器：

可以看到讀出來的電氣參數跟設備樹中配置一致：

設置這兩個引腳的PAD寄存器值為0x10b0。

（4）測試驗證

此時，再去將這兩個引腳當做GPIO去操作：

通過萬用表測量，能夠控制引腳高低電平的輸出。完成以上所有步驟后，即可實現應用層對引腳復用功能的動態調整。期待以上的指南能對各位小伙伴提供切實的幫助！
