Samtec技術前沿 | 全新224G互連產品系列現場演示

【摘要/前言】

數據中心、人工智能、機器學習和量子計算等領域的行業進步推動了新興系統需求的增長。Samtec 224 Gbps PAM4 互連系統經過精心設計，能夠滿足這些高性能要求，您將在視頻中看到這一點。

【Demo演示】

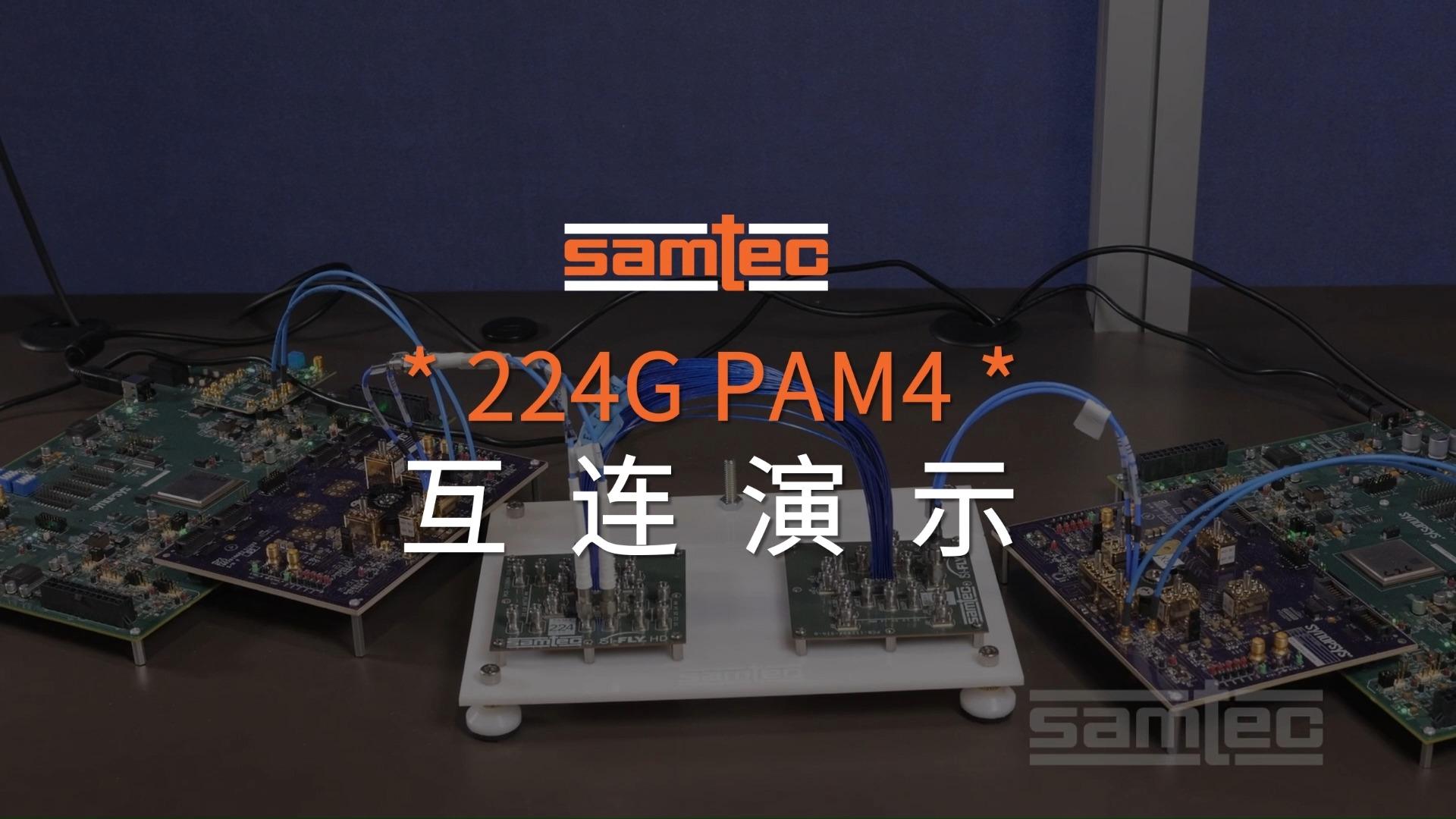

Samtec 系統架構師Ralph Page講述了可能是世界上首次公開演示的非同步224G系統。這個224G演示來自2023年科羅拉多州丹佛市的Super Computing 23 。

Samtec 224Gbps PAM4互連系統Si-Fly? HD8 播放 · 0 贊同視頻?

【演示細節】

一切從Synopsys 224G以太網PHY IP開始，它以224 Gbps PAM4的速度傳輸31位 PRBS數據。224G數據傳輸到Samtec Bulls Eye?測試點連接器，然后通過超低損耗同軸電纜傳輸?shù)絊amtec評估板上的Samtec 1.85mm壓合式安裝射頻連接器。

信號進入Samtec Flyover?電纜系統，即高密度Si-Fly? HD。信號從這里經過14英寸的?34 AWG Eye Speed?超低偏移雙同軸線纜，然后傳輸?shù)?b>Si-Fly? HD連接器系統的二端，再傳輸?shù)降诙€Si-Fly? HD評估板，通過Samtec 1.85mm壓合式安裝射頻連接器，傳輸?shù)降诙€Synopsys 224G PHY上的另一個Samtec?Bulls Eye?測試點系統進行分析。

該LR信道的性能極為出色。56 GHz時的總損耗超過34 dB。Pre-FEC誤碼率為e-7。您可以從圖表中看到這有多么令人印象深刻。

Samtec?Si-Fly? HD是業內最高密度的封裝或ASIC-adjacent電纜系統。所謂高密度，是指每平方英寸有207個差分對。該電纜是Samtec 的34 AWG Eye Speed?超低偏斜雙同軸線纜。
