±0.01%匹配精度，±1ppm/°C匹配溫漂！思瑞浦發布精密電阻陣列TPR860x系列

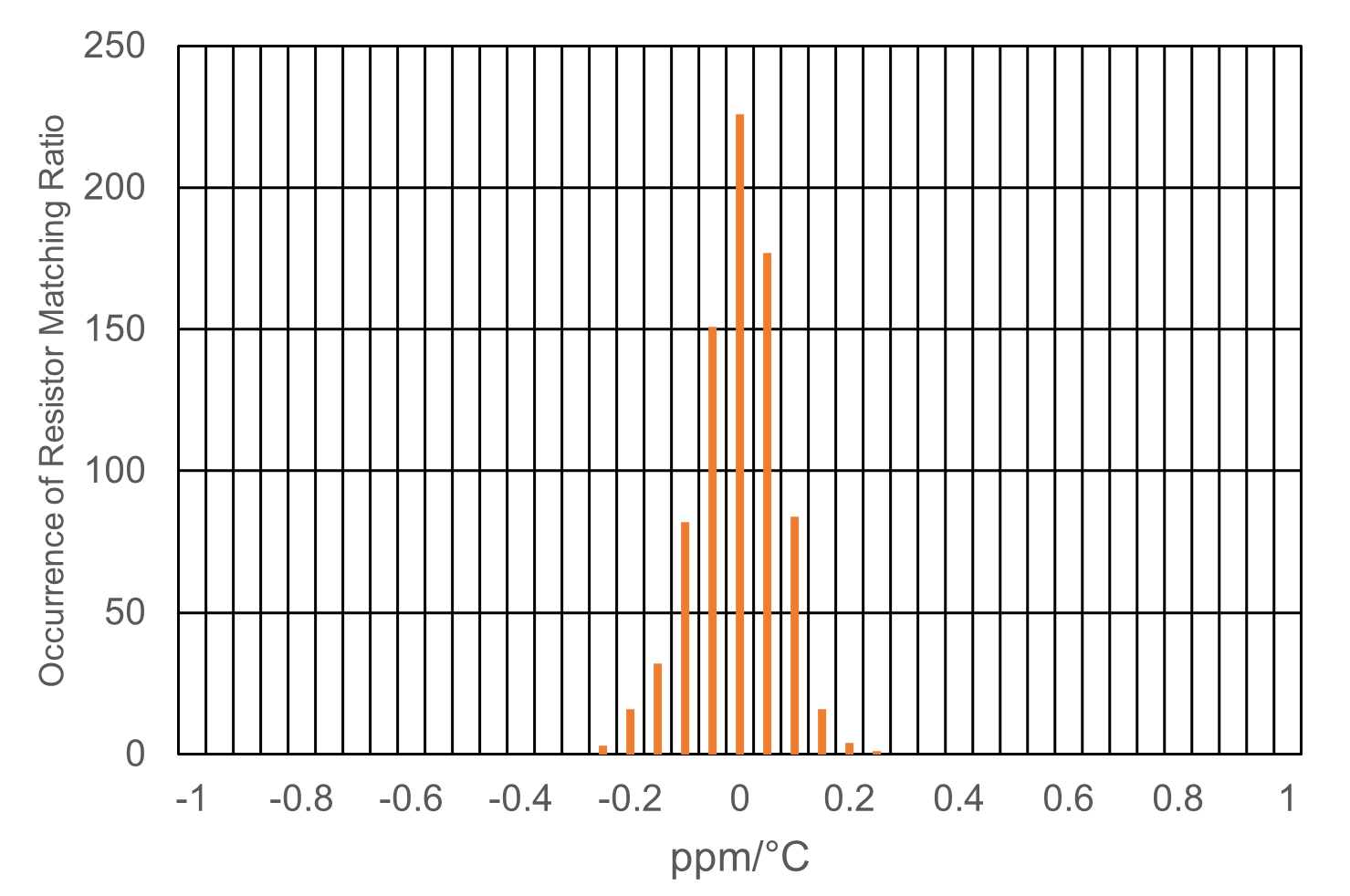

TPR860X匹配比例溫漂分布圖

僅考慮電阻陣列時的共模抑制比為：

采用四個相同阻值、匹配比例為±1%的電阻，在常溫下只能保證40dB的共模抑制比。常溫下通過校準，可以消除誤差，但高低溫下校準的成本高昂，實現較為困難。而TPR860x系列在四個電阻之間均匹配，并在影響共模抑制比的匹配度和溫漂性能上表現出色。在全溫范圍下（-40°C至125°C），TPR8601A的最大偏差僅為±0.005%,溫漂典型值為0.1ppm/°C，最大值為1ppm/°C。分布圖可見下圖：

TPR860X影響共模抑制比的匹配度溫漂分布圖

我們通過構建Gain=1的差分放大系統，利用三種性能不同的電阻陣列，探究評估了電阻陣列對系統增益精度和共模抑制比等性能指標的影響。通過評估發現，TPR860x系列在全溫范圍下表現良好可靠，可滿足在精密測量領域中對系統增益精度和共模抑制比的高要求。

不同性能參數的電阻陣列對系統的影響對比
