本文將結合具體的案例，針對納芯微全新發布的微步控制步進電機驅動NSD8381，在用于步進電機控制的實現流程，以及堵轉檢測的實現流程做詳細的介紹，幫助工程師能夠快速構建用NSD8381驅動芯片實現控制步進電機運轉和實現堵轉檢測的實操能力。
一、NSD8381步進電機驅動芯片介紹
NSD8381是納芯微全新發布的車規級高集成式雙相雙極步進電機驅動器，可廣泛適用于汽車頭燈步進控制（ADB/AFS），HUD位置調節電機，熱管理系統閥門中步進電機或BDC電機的驅動等。
該芯片支持最大1.35A滿量程電流，包括電流斬波調節，內部最高1/32微步轉換器和多種衰減模式選擇使步進電機平穩運動。NSD8381支持母線欠壓保護(VSUV)，過流保護(OCP)，溫度報警(OTW/UTW)和過溫保護(OTSD)；同時還支持輸出負載的開路診斷和過流保護。此外，NSD8381還集成了堵轉檢測功能，可以用于堵轉故障輸出。
二、?NSD8381用于步進電機控制配置以及測試案例
1）NSD8381的SPI框架結構
1.?SDI的輸入幀由24bit構成以下的結構??
???2bit 操作指令C1/C0，其中 00代表寫操作，01代表讀操作，10代表讀清
???6 bit的寄存器地址
???16bit數據，其中包含bit 15~bit 1的數據和bit 0的奇校驗位

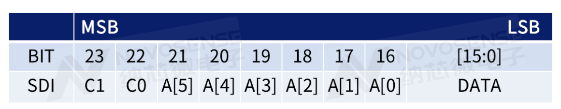

表1：SPI 輸入幀結構
2.?SDO的輸出幀由24bit構成以下的結構?
??8bit全局狀態字節，顯示返回的全局狀態，如果有故障和告警，相應的bit會反饋故障狀態
??16bit返回數據，其中包含bit 15~bit 1的數據和bit 0 的奇校驗位
表2：SPI 輸出幀結構
2）NSD8381步進電機模式工作流程圖
圖1：步進電機工作流程圖
3）NSD8381步進電機測試硬件組成以及軟件配置
硬件設備：NSD8381?Demo?Board一塊，步進電機，12V直流電源，USB轉TTL小工具連接到上位機，信號發生器一臺
注意：這里采用默認slew rate ，10v/us, ? 在應用中推薦把 slew rate 調快， slew rate 調快之后， dead time 也減小。調快對芯片在比較大的電流的工作場景下的功耗是有明顯的好處。比如，可以配置CONFIG_4: ?0x060A40， ----配置電流調制頻率 20k，slew rate 70V/us，filter time 2us， 電流slow decay
CONFIG_1：0x030428----配置CTRLx (默認配置采用步進電機模式)
CONFIG_3：0x058000----使能輸出，設置微步（1/16微步）
4）NSD8381步進電機測試波形
1.?Slow decay模式測試波形
圖2：步進電機繞組電流波形
a. 電流上升decay
b. 電流下降decay
圖3：步進電機繞組電流波形decay波形
2.?Mix decay模式測試波形
圖4：步進電機繞組電流波形
a. 電流上升decay
b. 電流下降decay
圖5：步進電機繞組電流波形decay波形
>3.?Auto decay模式測試波形
圖6：步進電機繞組電流波形
a. 電流上升decay
b. 電流下降decay
圖7：步進電機繞組電流波形decay波形
對比三組波形，實測現象總結如下：Slow decay和Auto decay的模式下，其電流上升decay波形比較緩和，正弦波的峰值處毛刺較小，電機運行的聲音比較輕微。Mix decay電流上升decay的波形分成兩段，正弦波的峰值處毛刺較大，電機運行的噪音比較大一些。
在實際應用的時候，可以根據調試decay模式來獲得合適電機的工作狀態。
三、NSD8381用于步進電機控制堵轉檢測使用
1）堵轉檢測的原理?
圖8是步進電機繞組的等效模型。當電機正常轉動的時候，根據公式1 可以得到電機繞組兩側的電壓Vmotor。根據公式2可得到電機的反電勢BEMF，其中N為線圈的繞組數量，B代表磁場強度，A是被電機磁場所包圍的面積，w是電機轉動的角速度。
由公式1可知，當流過電機的電流為零時，電機繞組兩側的電壓是BEMF，即反電勢電壓。由公式2 可知，反電勢電壓和電機的角速度成正比，當電機堵轉的時候，速度為零，此時反電勢為理論上也為零。因此，可以利用檢測繞組電流為零時的繞組電壓來檢測反電勢。
公式1
公式2
圖8：步進電機繞組等效模型
2）堵轉檢測步驟
圖9：NSD8381 堵轉檢測流程
堵轉檢測過程注意點：
1. 如果涉及正轉和反轉的應用，需要在電機正轉、反轉的時候分別執行1-6步，記錄高值和低值。設置CVLLA的值要滿足大于正、反轉的堵轉值，但是遠小于正、反轉正常轉動的反電勢值。
2. CV_DELAY設置：以圖10作為例子，CV_DELAY的時間必須大于圖中的△X。為了確保反電勢的采樣點是在圖中平坦的那一段，即△X后的那一段線圈電流為零的點，采集的值才準確。圖10顯示△X =108us，內部PWM的頻率是20kHz（50us），則這個波形的CV_DELAY值需要 大于3，即大于3×50=150us。另外需要注意的是當電機轉動很快的情況，可以直接設計CV_DELAY為0，此時ADC的采樣點為零電流結束點。
圖10：正常轉動時反電勢波形
3. 讀取CVA，CVB，CVC，CVD以及設計CVLLA和CVLLB的值的時候，設置的寄存器位為Bit 1到Bit10，在換算電壓值的時候注意需要移一位。
3）步進電機堵轉檢測實例
步進電機1：2kHz step頻率，20kHz調制頻率，正常轉動時之間的OUTA1，OUTA2的反電勢為3.2V，如圖11。堵轉時OUTA1、OUTA2之間的反電勢為0.2V，如圖12。
圖11：電機1正常轉動時OUTA1和OUTA2之間波形
圖12：電機1堵轉時OUTA1、OUTA2波形
步進電機2：1.65kHz step頻率，20kHz調制頻率，正常轉動時OUTA1、OUTA2反電勢為11.5V，如圖13。堵轉時OUTA1、OUTA2之間的反電勢為1.9V，如圖14。
寄存器CONFIG_5配置為寄存器0x078001（CV_DELAY=0）在零電流結束位置采樣。CVLLA配置 為0x0E00DB（2.98V）。當電機堵轉時，可以檢測到FUNCTION_ERR置位，回讀STA_1，STALL置1。
圖13：電機2正常轉動時OUTA1和OUTA2之間波形
圖14：電機2正常堵轉時OUTA1和OUTA2之間波形
