晶臺推出SSOP4封裝晶體管光耦KL3H4，集電極-發射極擊穿電壓≥80V，電流轉換比≥20%

KL3H4由蘇州晶臺光電有限公司開發的一款采用交流輸入的晶體管光耦，集成了兩個反向并聯的紅外發射二極管與光電晶體管，采用緊湊的SSOP4封裝。

功能圖 Functional Diagram

產品特點 Product Features

• 電流轉換比(CTR)范圍: ≥20% (IF=±1mA, VCE=5V, Ta=25℃)；
• 輸入-輸出隔離電壓 (V_ISO=3750 Vrms )；
• 集電極-發射極擊穿電壓 BV_CEO≥80V；
• 采用緊湊的SSOP4封裝，便于集成設計；
• 無鹵設計，符合ROHS、REACH等環保標準；
• 通過UL、VDE、CQC等安規認證。

光電特性 Electrical-Optical Characteristic

傳輸特性等級表Transfer Characteristics Level Table

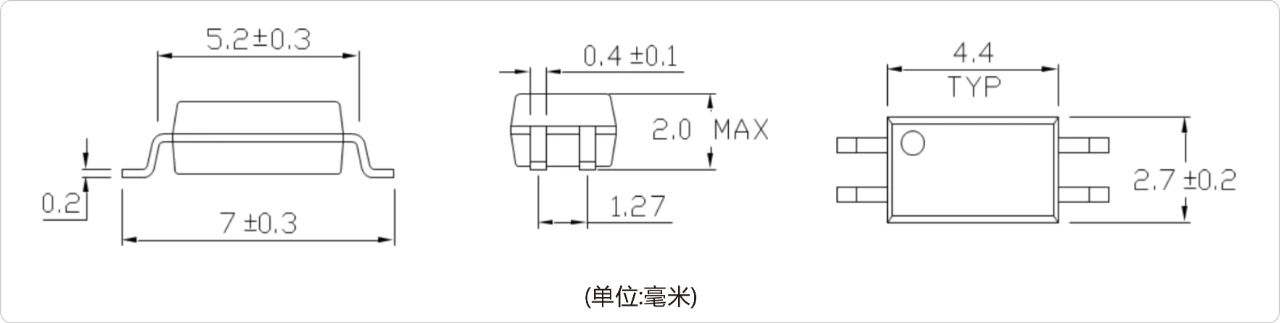

封裝尺寸 Package Drawing

產品應用 Product Applications

• 交流線路監視器
• 可編程控制器
• 電話線接口
• 未知極性直流傳感器

卓越品質 對標高端光耦品牌
