一．方案背景描述
隨著科技的飛速發展，人工智能和語音識別技術在各個領域都得到了廣泛應用。其中，文本轉語音（TTS）技術以其獨特的優勢，在收款機語音播報收銀領域發揮著越來越重要的作用。本文將深入探討TTS技術在收款機播報收銀中的具體應用，包括技術概述、播報需求、應用優勢、內容定制、用戶體驗提升以及未來的發展趨勢與展望。
1.TTS技術概述
TTS，即文本轉語音技術，是一種能夠?qū)?a class="article-link" target="_blank" href="/tag/%E8%AE%A1%E7%AE%97%E6%9C%BA/">計算機中的文本信息轉化為可聽懂的語音輸出的技術。它基于先進的語音合成算法，結合自然語言處理技術和語音學知識，能夠生成流暢自然的語音。在收款機播報收銀中，TTS技術能夠?qū)⒔灰仔畔崟r轉化為語音，方便顧客了解交易詳情。
2.收款機播報需求
在商場、超市等零售場所，收款機播報收銀的需求日益凸顯。通過語音播報，顧客可以無需查看屏幕即可了解交易金額、找零等信息，大大提高了購物體驗和效率。同時，對于視力不佳或不便查看屏幕的顧客來說，語音播報更是提供了極大的便利。
3.TTS應用優勢
TTS技術在收款機播報收銀中的應用具有以下優勢：首先，實時性強，能夠?qū)崟r將交易信息轉化為語音輸出；其次，準確度高，能夠確保播報內容的準確性；再次，靈活性好，可以根據實際需求定制播報內容；最后，用戶體驗佳，通過語音播報提高了顧客購物的便捷性和舒適性。
4.播報內容定制
在TTS應用中，播報內容的定制是關鍵一環。收款機可以根據實際需求和場景設置不同的播報內容，包括交易金額、支付方式、找零情況、優惠信息等。同時，還可以根據顧客的偏好和需求進行個性化定制，提高播報內容的針對性和實用性。
5.用戶體驗提升
通過應用TTS技術，收款機播報收銀可以顯著提升用戶體驗。顧客在購物過程中無需分心查看屏幕或詢問收銀員，就能獲取到完整的交易信息。此外，語音播報還可以配合其他交互方式，如語音識別、觸摸屏等，提供更加便捷、智能的購物體驗。
TTS（Text To Speech，從文本到語音）技術作為人機對話的一部分，近年來隨著人工智能的發展得到了顯著的進步。TTS技術的應用范圍廣泛，包括電子郵件的閱讀、IVR系統的語音提示等，并在各個行業中發揮著重要作用。關于TTS技術的發展前景，有以下幾個方面的趨勢：
更高的自然度和真實感：隨著深度學習和神經網絡技術的不斷進步，TTS系統能夠?qū)W習自然語言中的各種聲音和音調，生成的語音將更接近人類的語音特征，從而提高語音的自然度和真實感。
個性化定制：TTS系統有望通過學習用戶的語音、音調、口音等特征，生成更符合用戶需求的語音。這將使得語音合成技術更加貼近用戶的個性化需求，從而提高用戶體驗。
多語言支持：隨著跨語言翻譯和多語言交流的需求不斷增加，TTS系統將需要支持更多的語言和口音。這將推動TTS技術在多語言場景下的應用和發展。
多樣化的語音風格和情感表達：TTS系統將進一步提供多樣化的語音風格和情感表達能力。用戶可以根據個人喜好和需求選擇不同的語音風格，如年齡、性別、口音等。
廣泛的應用領域：除了傳統的應用領域，TTS技術還將進一步應用于虛擬人物、機器人等場景中，為這些領域帶來更加真實的語音交互體驗。
綜上所述，TTS技術的發展前景十分廣闊，未來將在提高語音質量和自然度、個性化定制、多語言支持以及多樣化應用等方面取得更多的突破和創新。這將為用戶帶來更加便捷、高效和真實的語音交互體驗，推動人機交互技術的發展。
綜上所述，TTS技術在收款機播報收銀中具有重要的應用價值和發展前景。通過不斷優化和完善技術，我們可以期待它在未來為零售行業帶來更多的創新和變革。本方案采用WT3000T芯片增加語音功能。不但可用耳朵聽語音播報收款的情況等（依用戶需求設置），而且可以播放音樂或英語口語美文。解決了在不同播報要求下語音占用大量資源空間的問題?？梢詫崿F(xiàn)低成本低功耗的文本轉語音，支持中英文兩種功能，實現播報語音自由配置無需通過升級方式替換語音，給方案商提供性價比非常高的解決方案。
WT3000T8是一款功能強大的高品質語音芯片，采用了高性能32位處理器、最高頻率可達240MHz。WT3000T8高集成度的語音合成芯片，可實現中文、英文字母語音合成；并集成了語音編碼、解碼功能，可支持用戶進行語音合成和語音播放，具有低成本、低功耗、高可靠性、通用性強等特點，現有WT3000T8-32N ?QFN32（體積小4*4MM）的封裝芯片。帶有地址播放、插播、單曲循環、所有曲目循環、隨機播放等功能。31級音量可調、最大可以支持外掛128Mbit的Flash。
深圳唯創知音電子有限公司，位于廣東省深圳市寶安區，1999年成立于廣州。歷經20多年的發展，公司已成為集研發、生產、銷售和服務于一體的，專注于語音技術研究、語音產品方案設計及控制等軟、硬件設計的國家高新技術企業。在北京、廣州、武漢、上海等地?fù)碛卸嗉易庸荆瑯?gòu)筑了面向全國的經營和服務網絡，涵蓋家電、醫療器械、安防報警、汽車電子、多媒體、通信、電話錄音、工業自動化控制、玩具及互動消費類產品等領域，公司的集成芯片和模塊主要有：播放類、錄音類、MP3類、藍牙WiFi類、語音識別類。唯創知音已經形成標準的品質保障流程和高效的服務體系。芯片資料可向公司官網或客服索取相關資料，如果有訂制需求，也可向客服咨詢，可提供更多的技術服務。
公司成品線主要產品涵蓋有工地安全、電梯安全（語音廣告）、森林防火安全提示、垃圾分類提示、娛樂、店鋪迎賓等業務領域，涉及政府、工業、文教、交通、能源和企業等行業應用。
二．方案系統組成
2.1系統主要功能
??控制方式：UART（或者SPI），默認波特率9600；
??上電默認不播放；具備BUSY狀態指示，上電默認BUSY播放時為低電平，不播放時為高電平（可發碼修改默認配置）；
??音頻輸出方式，樣品默認DAC輸出；
??支持語音高品質音頻格式，（8kbps~320kbps）聲音優美，.MP3、.WAV格式；
??支持指令隨機播放，無縫循環播放功能等；
??最大可以支持128Mbit的Flash；
??音量可調，音量等級31級；
??大功率IO驅動能力，最高可直接驅動32mA；
??支持任意中文文本、英文字母的合成，并且支持中文與英文字母混讀，英文字母暫不支持使用標記實現變速變調；
芯片支持任意中文、英文字母的合成，可以采用GB 2312編碼方式。每次合成的文本量最多可達2K字節。
芯片對文本進行分析，對常見的數字、號碼、時間、日期、度量衡符號等格式的文本，芯片能夠根據內置的文本匹配規則進行正確的識別和處理。
??支持多種控制命令
如合成文本、停止合成、暫停合成、恢復合成、狀態查詢、進入休眠模式、喚醒等。 控制器通過通訊接口發送控制命令可以對芯片進行相應的控制。芯片的控制命令非常簡單易用，例如：芯片可通過參考對應的指令說明即可實現播放提示音和中文文本合播放成，還可以通過標記文本實現對合成的參數設置。
??支持多種方式查詢芯片的工作狀態
包括：查詢狀態管腳電平、通過讀芯片自動返回的工作狀態字、發送查詢命令獲得芯片工作狀態的回傳數據。
??單芯片使用（使用內置容量）時內置語音需出廠前寫入。
2.2系統結構框圖
2.3主要芯片介紹
程序及模塊選型簡介
| 系列 | 功能代碼 | 通信方式 | 模塊選型 | 音頻輸出 | 功能說明 |
| WT3000T系列 | T001 | UART（9600） | M01 | DAC | 僅支持內置Flash播放，可存放30秒固定語音 |
2.4 引腳描述

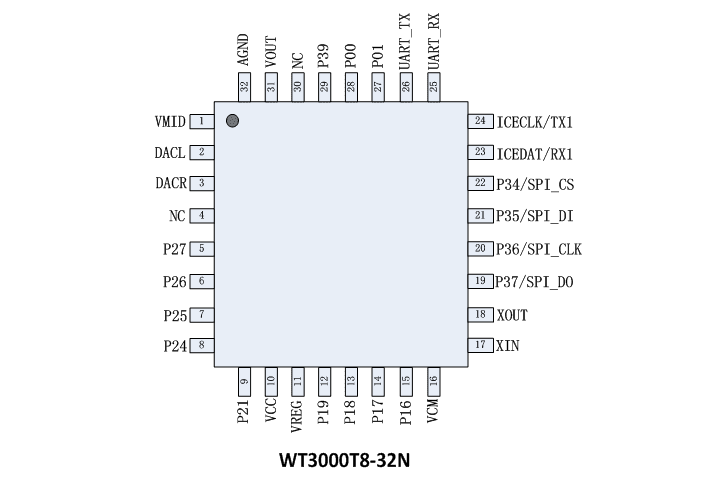

芯片封裝管腳圖
| PIN-NO. | 名稱 | 功能說明 |
| 0 | GND | 芯片底部地（必須接地） |
| 1 | VMID | 連接一個1uF外部電容到地 |
| 2 | DACL | DAC左聲道音頻輸出 |
| 3 | DACR | DAC右聲道音頻輸出 |
| 4 | NC | 保留此引腳懸空 |
| 5 | P27 | IO口 |
| 6 | P26 | IO口 |
| 7 | P25 | IO口 |
| 8 | P24 | IO口 |
| 9 | P21 | IO口 |
| 10 | VCC | 電源輸入 |
| 11 | VREG | 接一個1uF電容到地 |
| 12 | P19 | IO口 |
| 13 | P18 | IO口 |
| 14 | P17 | IO口 |
| 15 | P16 | IO口 |
| 16 | VCM | 參考電壓輸出，接一個0.1uF外部電容到地 |
| 17 | XIN | 無 |
| 18 | XOUT | 無 |
| 19 | P37/SPI_DO | SPI Flash數據輸出 |
| 20 | P36/SPI_CLK | SPI Flash時鐘 |
| 21 | P35/SPI_DI | SPI Flash數據輸入 |
| 22 | P34/SPI_CS | SPI Flash片選 |
| 23 | ICEDAT/RX1 | UART_RX，語音芯片數據接收 |
| 24 | ICECLK/TX1 | UART_TX，語音芯片數據發送 |
| 25 | UART_RX | IO口 |
| 26 | UART_TX | IO口 |
| 27 | P01 | Busy顯示 |
| 28 | P00 | IO口 |
| 29 | P39 | IO口 |
| 30 | NC | 保留此引腳懸空 |
| 31 | VOUT | 芯片內部IO電源3.3V輸出，必須接106電容到地 |
| 32 | AGND | 模擬地 |
2.5 WT3000T M01模塊
管腳描述
| 接口 | 名稱 | 功能說明 |
| 1 | 5V | 電源輸入（2.6-5V） |
| 2 | GND | 電源地 |
| 3 | TX | UART_TX，通信端口 |
| 4 | RX | UART_RX，通信端口 |
| 5 | MIC+ | 未啟用 |
| 6 | MIC- | 未啟用 |
| 7 | SPK- | 模塊內部功放左聲道輸出 |
| 8 | SPK+ | 模塊內部功放右聲道輸出 |
注：MIC接口、天線、晶振部分為兼容其他型號及后續產品迭代升級預留使用，使用TTS功能時無需考慮這部分，使用串口、喇叭接口即可滿足調試。
?三、協議命令格式
芯片內置標準UART異步串口接口，默認波特率9600，屬于3.3V TTL電平接口。通訊數據格式是：起始位：1位；數據位：8位；奇偶位：無；停止位：1位。使用電腦串口調試助手，需要正確設置串口的參數，設置如圖：
指令發碼格式
| 起始碼 | 幀長度 | 流水號 | 應答標志 | 數據幀來源 | N個命令信息 | 累加和校驗 | 結束碼 |
| 7E | 見下文 | 見下文 | 見下文 | 見下文 | 見下文 | 見下文 | EF |
指令返回碼格式
| 起始碼 | 幀長度 | 流水號 | 應答標志 | 數據幀來源 | N個命令信息 | 累加和校驗 | 結束碼 |
| 7E | 見下文 | 見下文 | 見下文 | 見下文 | 見下文 | 見下文 | EF |
注：執行完每條寫命令之后，按照通信協議格式返回該命令相對應的結果碼。
幀長度：2字節，指幀長度+流水號+應答標志+數據幀來源+N個命令信息+累加和校驗和的長度，幀長度高位在前低位在后；
流水號：1字節，每次一幀數據自動加1，避免接收重復的數據，相同流水號的數據為重復數據應做丟棄；
應答標志：1字節，固定填00；
數據幀來源：1字節，02為TTS芯片端，03為MCU芯片端；
N個命令信息：由N個命令信息組成，1個命令信息內容為2字節命令+1字節數據長度+N字節數據，單個命令信息最大支持255個字節數據，但支持同時傳遞多個相同的命令攜帶不同信息（返回碼的此處信息與發碼的略微有區別，詳情見《WT3000Tx語音合成指令表》介紹）；
累加和校驗：是指幀長度+流水號+應答標志+數據幀來源+N個命令信息和的低字節。
3.1 GB 2312編碼簡介
GB 2312碼是中華人民共和國國家標準漢字信息交換用編碼，全稱《信息交換用漢字編碼字符集 基本集》，標準號為GB 2312－80（GB是“國標”二字的漢語拼音縮寫），由中華人民共和國國家標準總局發布，1981年5月1日實施。習慣上稱國標碼、GB碼，或區位碼。它是一個簡化字漢字的編碼，通行于中國大陸地區。新加坡等地也使用這一編碼。GB 2312-80收錄簡化漢字及一般符號、序號、數字、拉丁字母、日文假名、希臘字母、俄文字母、漢語拼音符號、漢語注音字母，共7445個圖形字符。其中漢字以外的圖形字符682個，漢字6763個。GB 2312-80規定，“對任意一個圖形字符都采用兩個字節（Byte）表示。每個字節均采用GB 1988－80及GB 2311－80中的七位編碼表示。兩個字節中前面的字節為第一字節，后面的字節為第二字節?！绷?xí)慣上稱第一字節為“高字節”，第二字節為“低字節”。
| 識別類型 | 識別編碼范圍 | 備注 |
| 半角ASCII符號區 | 0x00——0x7F | |
| 全角符號區 | 0xA1A0——0xA3FE | |
| 漢字區 | 0xB0A1——0xF7FE | 共6768個漢字 |
3.2 UTF8編碼簡介
UTF-8（8位元，UniversalCharacterSet/UnicodeTransformationFormat）是針對Unicode的一種可變長度字符編碼。它可以用來表示Unicode標準中的任何字符，而且其編碼中的第一個字節仍與ASCII相容，使得原來處理ASCII字符的軟件無須或只進行少部分修改后，便可繼續使用。因此，它逐漸成為電子郵件、網頁及其他存儲或傳送文字的應用中，優先采用的編碼。
UTF-8是一種變長字節編碼方式。對于某一個字符的UTF-8編碼，如果只有一個字節則其最高二進制位為0；如果是多字節，其第一個字節從最高位開始，連續的二進制位值為的個數決定了其編碼的位數，其余各字節均以10開頭。
UTF-8最多可用到6個字節。
1字節 0xxxxxxx
2字節 110xxxxx 10xxxxxx
3字節 1110xxxx 10xxxxxx 10xxxxxx
4字節 11110xxx 10xxxxxx 10xxxxxx 10xxxxxx
5字節 111110xx 10xxxxxx 10xxxxxx 10xxxxxx 10xxxxxx
6字節 1111110x 10xxxxxx 10xxxxxx 10xxxxxx 10xxxxxx 10xxxxxx
| 識別類型 | 識別編碼范圍 | 備注 |
| 全角符號區 | 單字節UTF8字符中的“對應Unicode的0x00區的內容”
雙字節UTF8字符中的“對應Unicode的部分00區和全部03區的符號” |
|
| 漢字區 | 三字節UTF8字符中的“對應Unicode的：20區以上的符號+漢字” | 共20902個漢字 |
?四、語音合成功能使用方法
4.1 簡單調用方式
簡單調用是指用戶不用關心芯片當前的工作狀態，只需要發送文本到芯片合成為語音輸出。
在簡單調用情況下，上位機只要與芯片之間建立起UART通信方式，即可發送合成命令來實現文本的合成，上位機不需要判斷芯片的回傳數據或狀態引腳的輸出。
注意:如前一幀文本還沒有合成完，就再次發送文本到芯片會中斷前次合成，而執行新的合成。
4.2 標準調用方式
若上位機需要確保上次文本被完整合成之后，再發送合成命令幀合成下一段文本，則需要通過回傳確定芯片的工作狀態。具體方法舉例如下：應用中需要合成的文本為5k字節，超過了WT3000T8芯片一個命令幀所能容納的最大文本長度（文本最多支持2016個字節），這時需要分多次給WT3000T8芯片發送文本信息。程序過程如下：
1、上位機先給WT3000T8芯片發送一個文本合成命令幀，攜帶不超過2016個字節的文本；
2、上位機等待WT3000T8芯片自動返回的回傳信息，直到收到回傳數據，說明前面的
文本已合成完畢；或使用查詢芯片的狀態引腳、發送查詢命令的方法，確認上一幀文本合成完畢。
3、上位機向芯片再次發送一個文本合成命令幀，發送出剩下的文本，重復123流程直至所有數據發完。
4.3查詢芯片工作狀態的方法
通過硬件和軟件兩種方式查詢WT3000T8芯片的工作狀態。
硬件方式：通過查詢輸出引腳BUSY的電平，來判斷芯片的工作狀態。當BUSY處于低電平時，表明芯片正在合成文本；當BUSY處于高電平時，表明芯片處于空閑狀態。
軟件方式：通過發送狀態查詢命令幀來查詢芯片的工作狀態。當收到上位機發送的狀態查詢命令幀后，芯片會自動向上位機發送當前芯片狀態的回傳。上位機根據芯片狀態的回傳數據來判斷當前芯片是處于空閑狀態還是文本合成狀態。
4.4固定語音功能
WT3000T-T001預留了30秒存放固定語音，對批量采購的客戶可提供提示音添加、定制的服務。
注意：如有添加提示音的需求，需要提交與商務人員溝通，提供音頻和填寫相應的資料。
固定語音的特性:
固定語音支持MP3格式，最大支持WAV格式，如果追求更加好的音質和音色所帶來的更好的體驗，固定語音可以滿足客戶的這些高需求。相比于WT3000T-T001系列，WT3000T-T002系列芯片可以提供更大的flash空間來存放這些固定語音。
WT3000T-T002系列可提供最高32MBit的語音空間，最多可以放置近100首MP3固定語音。
WT3000T-T002提供以下在ETC使用場景的高品質的內置語音示例：
| 1 | 靜音 ? |
| 2 | 前方 ? |
| 3 | 米 ? |
| 4 | 公里 ? |
| 5 | 車道 ? |
| 6 | 有車輛發生故障 ? |
| 7 | 慢行注意安全 |
| 8 | 發生事故 |
| 9 | 道路設施故障 |
| 10 | 有停駛車輛 |
| 11 | 有車輛行駛緩慢 |
| 12 | 請注意保持車距 |
| 13 | 有車輛逆行 |
| 14 | 車道行駛緩慢 |
| 15 | 車道擁堵 |
| 16 | 有車輛超速行駛 |
| 17 | 變道時請注意安全 |
| 18 | 有緊急車輛行駛 |
| 19 | 請注意避讓應急車道 |
| 20 | 有大貨車行駛 |
| 21 | 請注意行車安全 |
| 22 | 車輛發生火災 |
| 23 | 請繞道行駛 |
| 24 | 路面發生火災 |
| 25 | 路邊發生火災 |
| 26 | 隧道內發生火災 |
| 27 | 道路設施發生火災 |
| 28 | 發生地質災害 |
| 29 | 發生水災 |
| 30 | 有暴雨天氣 |
| 31 | 有冰雹天氣 |
| 32 | 有雷電天氣 |
| 33 | 有大風天氣 |
| 34 | 有大霧天氣 |
| 35 | 有高溫天氣 |
| 36 | 有干旱天氣 |
| 37 | 有暴雪天氣 |
| 38 | 有寒潮天氣 |
| 39 | 有霜凍天氣 |
| 40 | 有霧霾天氣 |
| 41 | 有沙塵暴天氣 |
| 42 | 有團霧天氣 |
| 43 | 有橫風天氣 |
| 44 | 有物體散落 |
| 45 | 有液體灑落 |
| 46 | 有機油泄露 |
| 47 | 道路有障礙物 |
| 48 | 注意避讓道路行人 |
| 49 | 注意避讓道路動物 |
| 50 | 道路有積水 |
| 51 | 道路濕滑 |
| 52 | 道路結冰 ? ? |
| 53 | 道路塌陷 ? |
| 54 | 道路起伏 ? ? |
| 55 | 道路施工 ? |
| 56 | 注意慢行或繞道行駛 ? |
| 57 | 道路斷路施工 ? |
| 58 | 有文體商業活動 ? |
| 59 | 有外交政務活動 ? |
| 60 | 發生燃?xì)馐鹿?? |
| 61 | 請停止行駛 ? |
| 62 | 發生化學污染 ? |
| 63 | 發生爆炸事故 ? |
| 64 | 發生電力事故 ? |
| 65 | 發生暴力事件 |
| 66 | 交通集中堵塞 |
| 67 | 交易金額 |
| 68 | 標簽拆卸 |
| 69 | 已預激活 |
| 70 | 是否激活 |
| 71 | 標簽已激活 |
| 72 | 電量不足 |
| 73 | 讀卡錯誤 |
| 74 | ESAM鎖定 |
| 75 | ESAM出錯 |
| 76 | 操作失敗 |
| 77 | 聯系運營商 |
| 78 | 請插卡 |
| 79 | 請記賬 |
| 80 | M1卡 |
| 81 | 喚醒 |
| 82 | 藍牙已打開 |
| 83 | 藍牙出錯 |
| 84 | 交易成功 |
| 85 | 余額 |
| 86 | 版本 |
| 87 | 0 |
| 88 | 1 |
| 89 | 2 |
| 90 | 3 |
| 91 | 4 |
| 92 | 5 |
| 93 | 6 |
| 94 | 7 |
| 95 | 8 |
| 96 | 9 |
| 97 | 元 |
| 98 | 點 |
| 99 | V |
| 100 | 一聲短“滴” |
| 101 | 一聲長“滴” |
| 102 | 萬 |
| 103 | 千 |
| 104 | 百 |
| 105 | 拾 |
| 106 | 請充電 |
4.5 測試軟件
WT3000T-T001提供了一款好用的方便的上位機軟件來進行快速測試和演示。
上位機演示軟件操作界面
1.?用串口調試工具連接好WT3000T-T001模塊，插到電腦上，雙擊打開演示軟件。
上位機演示軟件圖標
2.?設置好波特率9600，然后點擊打開串口使模塊和上位機連接成功。
3.?主播選擇:可以選擇不同的主播音色，支持男聲女聲。
4.?語速:可以調節合成語音的語速速度。
5.?語調:可以使主播的音色變得清澈透亮或者雄渾厚重。
6.?音量:調節合成的音量大小。
只需要在文本框中以打字的方式輸入想要播出的文本內容，點擊生成，再點擊發送就可以聽到模塊播出剛剛輸入的文本內容了。
另外，在發送數據和接收數據一欄里還能直接復制生成的串口16進制數據到程序代碼中直接使用，快速驗證問題。
?五、串口控制示例代碼
5.1 函數聲明，結構體聲明
#include <stdio.h>
#include <stdlib.h>
void uart_recive(const unsigned char *packet, unsigned short size);
void keyid_confirm(unsigned short common_id,unsigned char source,void *data);
unsigned char check_data(const unsigned char *packet, unsigned short size);
void uart_send(void);
#define h_16(h,l) (((h)<<8)|l)
struct hex16_format
{
unsigned char head; //包頭
unsigned char len_h; //
unsigned char len_l; //len_h len_l包總長度
unsigned char listnum; //流水號
unsigned char flag; //包序&應答標志
unsigned char source; //數據來源
unsigned char payload[0]; //數據開始
};
struct keyid_format {
unsigned char id_h; //KEYID 高字節
unsigned char id_l; //KEYID 低字節
unsigned char length; //KEYID 數據長度
unsigned char data[0]; ////KEYID 數據
};函數聲明，接收結構體聲明
//主函數
int main(int argc, char **argv)
{
unsigned char uart_rx_test[] = {0x7E ,0x00 ,0x0F ,0x01 ,0x00 ,0x03 ,0x03 ,0xE8 ,0x06 ,0x31 ,0x32 ,0x33 ,0x34 ,0x35 ,0x36 ,0x39 ,0xEF};//播放123456
uart_recive(uart_rx_test,sizeof(uart_rx_test));//接收數據
return 0;
}main函數
5.2?串口接收數據處理
//packet:串口接收到的一包數據
//size:串口這一報數據的長度
void uart_recive(const unsigned char *packet, unsigned short size) ///一包數據接收處理及 應答輸出
{
struct hex16_format *p1 = (struct hex16_format *)packet;
unsigned char ret=0;
//檢測這一包數據是否可用
ret=check_data(packet,size);
if(ret)
{
printf("debug:check_data err=%d
",ret);
return;
}
printf("check_data OK!
");
//數據可用，開始解析KEYID
unsigned int keyid_address=6;
//循環掃描所有keyID
while((keyid_address+3)<(size-2))
{? ? ? ? struct?keyid_format?*cmd?=?(struct?keyid_format? ?? *)(&packet[keyid_address]);//packet[6]剛好u16對齊,不然會內存對齊異常導致出問題
unsigned short common_id=0;
common_id=((cmd->id_h)<<8)|cmd->id_l;
//如果讀取到了末尾則退出掃描
if(cmd->length+3+keyid_address>size-2)
{? ? ? ? ? ? printf("while ? ?end=%d,keyid_address=%d,size=%d
",cmd->length,keyid_address,size);
break;
}
printf("ID=0x%04X,LEN=%d,DATA=%s
",common_id,cmd->length,cmd->data);
//根據ID進行分類處理
keyid_confirm(common_id,p1->source,cmd);
//KEYID地址往下準備讀取下一個KEYID
keyid_address += cmd->length+3;
}
}接收串口數據處理數據
unsigned char check_data(const unsigned char *packet, unsigned short size) ///數據校驗:1數據頭異常 2數據結尾異常 3總長度異常 4校驗異常
{
struct hex16_format *p0 = (struct hex16_format *)packet;
unsigned char err=0;
unsigned short pack_len=0;
//獲取幀長度
pack_len=h_16(p0->len_h,p0->len_l);//((p0->len_h)<<8)|p0->len_l;
printf("head=%02X len=%d size - 2=%d
",packet[0],pack_len,size - 2);//log_info("head=%02X len=%d size=%d",p0->head,p0->len,size);
//數據頭如果不是0x7e就錯誤
if(packet[0]!=0x7e)
err=1;
//數據結尾不是0xef就錯誤
else if(packet[size-1]!=0xef)
err=2;
//獲取的幀長度不等于數據長度就錯誤
else if((pack_len!=0)&&(pack_len!=(size-2)))
err=3;
else ///SUM校驗計算
{
unsigned short i=0;
unsigned char sum=0;
for(i=1;i<size-2;i++)
{
sum+=packet[i];
}
if(sum!=packet[size-2])//校驗不正確就錯誤
{
err=4;
printf("sum=0x%02X,packet[%d]=0x%02X
",sum,size-2,packet[size-2]);
}
}
return err;
}校驗接收到的串口這一包數據
void keyid_confirm(unsigned short common_id,unsigned char source,void *data)
{
struct keyid_format *cmd = data;
printf("Chip common_id=%d
",common_id);
switch (common_id)
{
case 0x03e8/* TTS語音合成KEYID */:
/* code */
user_deal();//用戶接收處理
break;
default:
break;
}
}接收的KEYID分類處理?
?5.3?根據串口協議發送數據
#define USER_KEY_ID 1000
struct user_format {
unsigned char head;
unsigned char len_h;
unsigned char len_l;
unsigned char flows; //流水號
unsigned char sta; //
unsigned char soure; //來源
unsigned char id_h; //KEYID高字節
unsigned char id_l; //KEYID低字節
unsigned char len; //KEYID數據長度
unsigned char status; //KEYID數據
unsigned char sum;
unsigned char end;
};結構體聲明
void uart_send(void)
{
printf("uart_send:");
static unsigned char flows = 0;
struct user_format user_key = {0};
//===============================================================//
//包頭
user_key.head = 0x7e;
//一包數據長度
user_key.len_h = (sizeof(struct user_format) - 2) >> 8;
user_key.len_l = (sizeof(struct user_format) - 2);
//流水號
user_key.flows = flows;
//來源
user_key.soure = 0x03;
//回復KEYID和數據
user_key.id_h = (unsigned char) (USER_KEY_ID >> 8);
user_key.id_l = (unsigned char) (USER_KEY_ID);
user_key.len = 0x01;
user_key.status = 0x01;
//校驗和
for(int i = 1; i < sizeof(struct user_format)-2 ; i++)
{
user_key.sum += ((unsigned char *)(&user_key))[i];
}
user_key.end = 0xef;//結尾
//==============================================================//
flows++;//流水號
//模擬發送
for(int j = 0; j < sizeof(struct user_format) ; j++)
{
printf("%4x",((unsigned char *)(&user_key))[j]);
}
printf("
");
}
串口發送示例
