為實現高精度晶圓切割，需從設備精度、工藝穩定性、智能化控制等多維度優化，以下為關鍵實現路徑及技術支撐：
一、核心精度控制技術
?雙軸協同與高精度運動系統?
雙工位同步切割技術通過獨立雙軸運行，適配12寸晶圓，切割效率較單軸提升50%以上，定位精度達±1μm?。
采用進口直線電機與光柵尺閉環系統，結合實時反饋算法，確保切割路徑的納米級重復精度?。
?動態參數智能調節?
基于切割阻力實時監測的智能刀壓調節系統，可適配SiC、GaN等硬脆材料，控制崩邊<10μm，降低晶粒損耗?。
根據晶圓厚度及材質動態調整切割速度、主軸轉速等參數，優化切割深度一致性?。
二、工藝優化與穩定性保障
?材料適配與刀片管理?

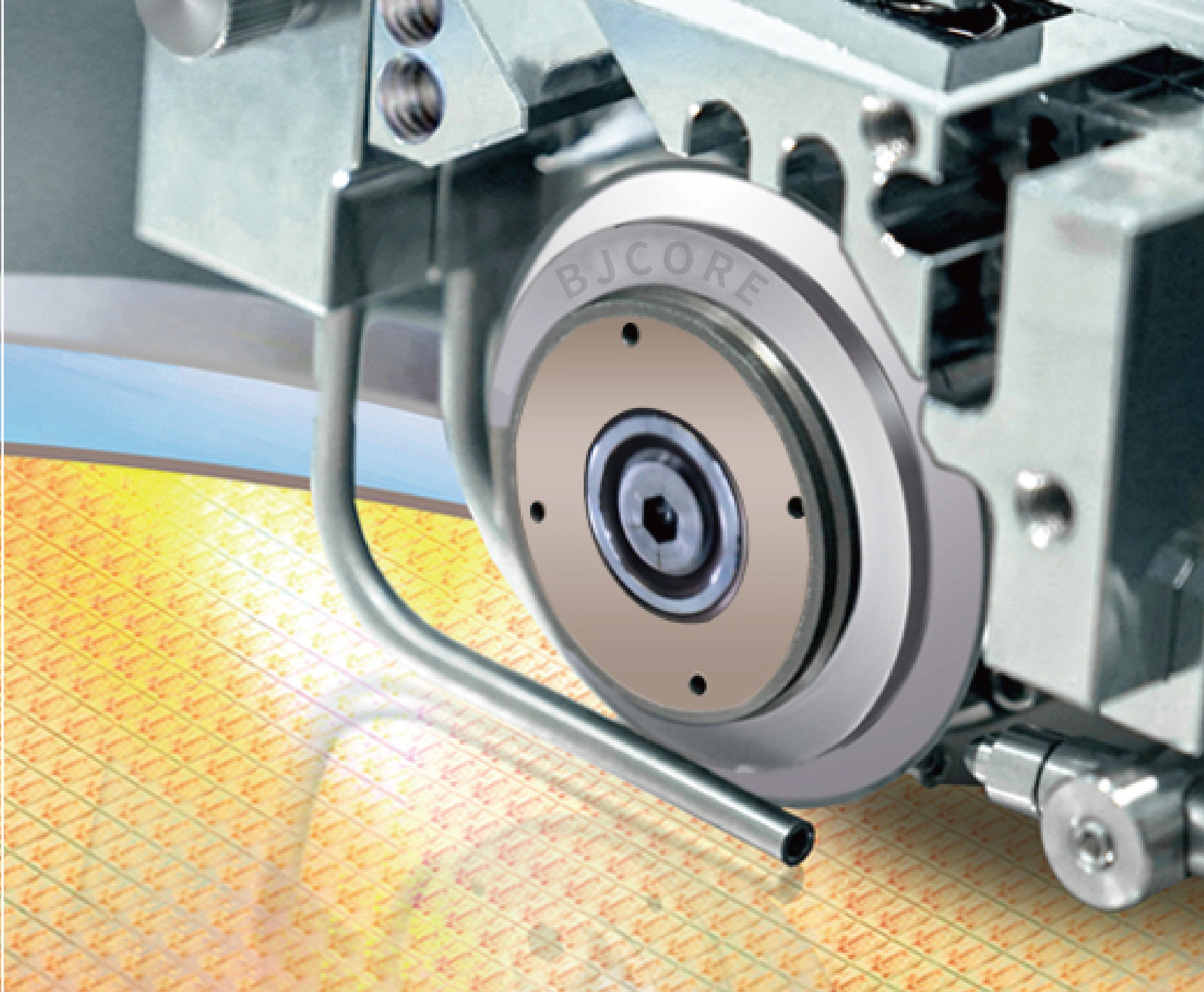

針對硅、砷化鎵、碳化硅等不同材料，定制金剛石刀片顆粒度（如#2000超細砂輪），減少切割面毛刺并延長刀片壽命?。
冷卻水流量與溫度閉環控制（如18-22℃恒溫），防止刀片過熱磨損及晶圓熱應力形變?。
?環境與夾具穩定性?
抗震工作臺結合真空吸附夾具，消除微米級振動干擾，確保晶圓切割過程無偏移?。
模塊化設計支持刀片、吸盤快速更換，兼容6-12寸晶圓及QFN、PCB等異形材料加工?。
三、智能化與自動化升級
?視覺與自動對位?
高精度CCD視覺系統（±3μm對位精度）自動識別晶圓Mark點，支持不規則切割路徑規劃，降低人工校準誤差?。
圖形化編程界面支持CAD圖紙導入，一鍵生成切割程序，提升操作便捷性?。
?數據追溯與系統集成?
實時記錄切割參數（如刀壓、轉速）與設備狀態，無縫對接MES系統，實現全流程質量追溯?。
開放式控制器架構支持遠程運維與工藝參數云端優化，提升設備利用率?。
四、典型應用案例

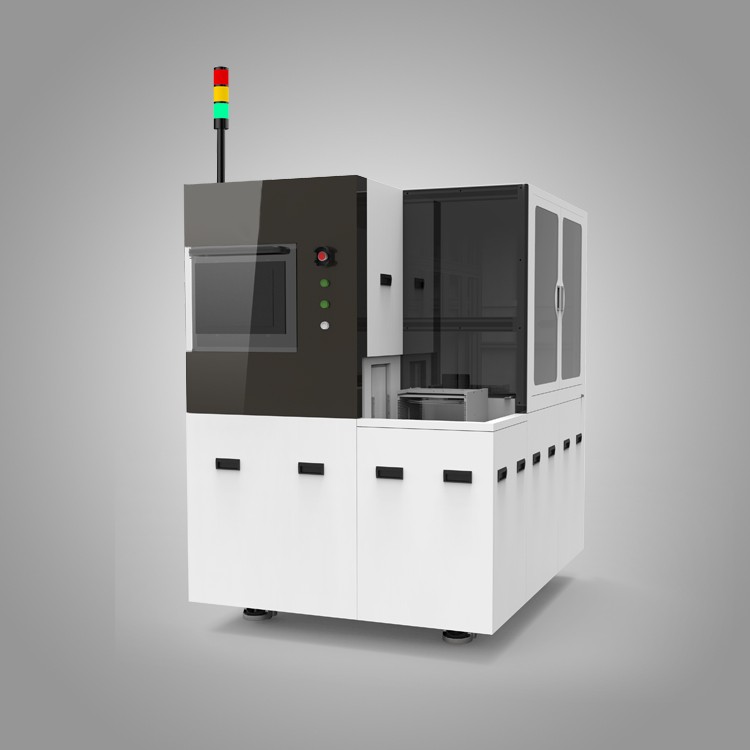

?博捷芯雙軸劃片機?：通過雙軸獨立運行與智能刀壓調節，實現SiC晶圓高效零損傷切割，崩邊率降低至5μm以下?。
?超薄晶圓切割?：采用超薄金剛石刀片（厚度≤20μm）與恒溫冷卻技術，適配厚度<100μm的晶圓，切割損耗減少30%?。
五、發展趨勢
國產設備通過精密傳動系統優化與AI算法迭代，逐步突破超薄、硬脆材料切割瓶頸，成為半導體封裝環節的主流選擇?。
