研華工控機技術干貨 如何將 ADAM 采集模塊的 Modbus 原始值轉換成物理值

在工業數據采集領域，ADAM系列模塊的Modbus原始值轉換是工程師常見的技術挑戰。本文蘇州研訊電子科技有限公司將通過具體案例，解析16位數據轉換的底層邏輯與實操步驟，幫助您快速實現原始數據到物理量的精準映射。

一、數據轉換核心邏輯

ADAM模塊通過Modbus協議返回的原始數據為16位無符號整數（0-65535），需通過標準化公式進行轉換：

物理值 = (原始值 / 65535) × 量程范圍 + 量程最小值

二、實操案例演示

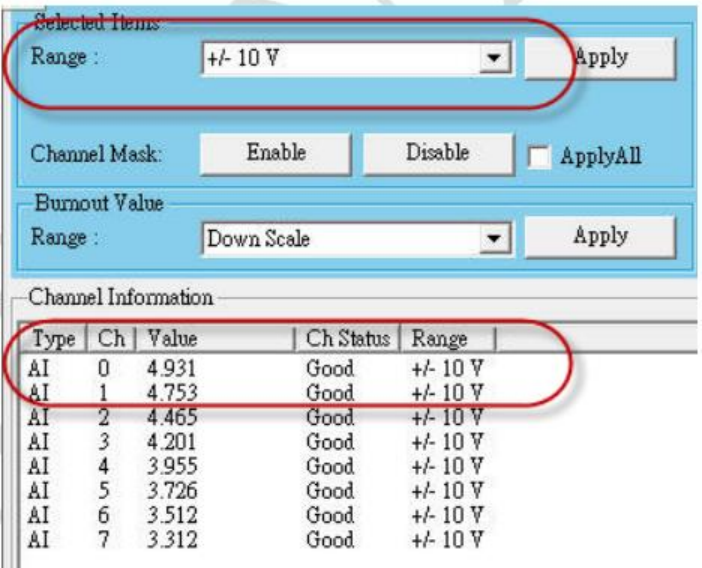

以電壓采集為例：

1. 原始數據：十六進制BF1D → 十進制48925

2. 量程設置：-10V ~ +10V（量程范圍20V）

3. 代入公式：

(48925 ÷ 65535) × 20 + (-10) = 4.931V

三、關鍵實施要點

1. 量程配置一致性

確保模塊量程設置（如±10V、0-20mA）與計算公式完全匹配

2. 數據類型處理

注意16位數據的符號擴展問題，部分模塊可能需要進行補碼轉換

3. 精度優化技巧

建議使用浮點運算保留小數位，避免整數運算導致的精度損失

四、常見問題排查

1. 負值異常處理

當原始值 < 32768時，需檢查模塊是否配置雙極性輸入

2. 超量程判斷

若計算結果超出量程，可能存在信號過載或模塊損壞

3. 協議兼容性驗證

確認Modbus寄存器地址與模塊通道的對應關系（如0x0000對應通道0）

五、擴展應用場景

該轉換方法同樣適用于：

- 電流信號（4-20mA）

- 溫度測量（0-100℃）

- 壓力值（0-1MPa）

建議在工程實施中建立標準化轉換函數庫，通過封裝算法提升開發效率。遇到復雜信號處理時，可通過研華原廠/代理商技術支持獲取定制化解決方案。

本文通過清晰的邏輯拆解與實際案例，為Modbus數據轉換提供了可復用的技術方案。掌握這一核心方法，將有效提升工業物聯網系統的數據處理效率與準確性。以上是【研華工控機技術干貨】如何將 ADAM 采集模塊的 Modbus 原始值轉換成物理值的全部內容，了解更多關于研華工控機、機器視覺檢測和工業物聯網解決方案的信息，歡迎關注蘇州研訊電子科技有限公司。
