目前官方提供的100PIN開發板如下：

如果使用的已經是100PIN的開發板，請參照以下步驟操作。

如果使用的是其他PIN腳（如：32PIN、48PIN、64PIN）的板子，也是參照這里的步驟，最后再修改一點配置即可。

.

步驟：

1.上電

給開發板5V供電，打開開關，可以看到電源旁邊的小紅燈亮起。

2. 使用example例程

打開example例程，在SDK路徑下：

D:xxxxxAgRV_pioplatformsAgRVexamplesexample?(注意這里的兩重example)

由于開發板使用的是407芯片，需要先修改platformio.ini中的board類型：

board = agrv2k_103

修改為：

board = agrv2k_407

注意：該文件修改后，必須手動保存。如果是第一次操作，保存時VSCode右下角會彈出“是否覆蓋”對話框，要選“是”。

為了驗證簡單化，可以先把example_board.ve中的其他配置暫時刪除，只留下sysclk、led和uart0（用于log輸出）的配置：

SYSCLK 100

HSECLK 8

GPIO4_1 PIN_32 # LED1

GPIO4_2 PIN_31 # LED2

如下圖：

注意：該文件修改后，也必須手動保存。如果是第一次操作，保存時VSCode右下角會彈出“是否覆蓋”對話框，要選“是”。

3. 燒錄VE文件和代碼bin

燒錄程序需要使用dap-link（AGM專用）或通用的jlink；（串口燒錄這里不做討論）

Dap-link和Jlink在跟開發板的連線上，都是jtag的swd兩線（clk和tms）模式。

配置上，如果使用Dap-link（AGM專用），需要在platformio.ini中的配置該行：

protocol = cmsis-dap-openocd

如果使用Jlink，需要在platformio.ini中的配置以下兩行：

protocol = jlink-openocd

如果使用dap-link，該燒錄器是免驅動的，不用安裝任何驅動。

如果使用Jlink，需要在原有Jlink基礎上安裝插件zadig。方法如下：

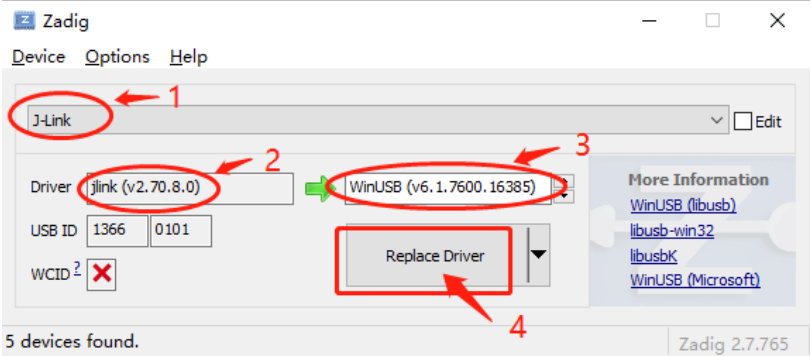

安裝插件：第一次使用jlink，需要先安裝插件【zadig-2.8.exe】，安裝參考下圖：

（該插件在sdk路徑的根目錄下）

注：如果第一步從下拉列表中找不到【J-Link】項，可以把下拉列表打開，插拔Jlink 幾次，找列表中的變化項。列表中的那個變化項，就是要更新驅動的項。

燒錄：

新開發板第一次使用，要先燒錄VE配置。（不燒錄VE而先燒錄程序bin，會報錯）

燒錄VE：（這里的“燒錄VE”，更確切的說，是燒錄自動生成的cpld.bin）

再燒錄程序：（即，燒錄code.bin）

注意：這里的下載，都是在release欄下邊。

仿真：

點擊仿真按鈕，可以進入仿真調試。可單步運行到main函數的結尾。

單步狀態下如圖：

4. 查看led燈

在example樣例程序的main函數中，最后是調用函數TestGpio()。

進入TestGpio()函數，里邊是對LED燈的閃燈操作。

如果使用默認example程序，按前邊的操作一路走下來，此時是可以看到左下角兩個led 燈一起閃爍的。

5.查看log輸出：

在以上的基礎上，在example_gpio.c中的TestGpio()函數中，while(1)里增加一句log，如下：

注意：該文件修改后，也必須手動保存。如果是第一次操作，保存時VSCode右下角會彈出“是否覆蓋”對話框，要選“是”。

最后，再編譯并燒錄程序 code.bin。
然后，用串口線，接到開發板的串口0（參開發板標識圖）上，在PC端的串口工具（波特率115200）上可以看到log的輸出信息，如下圖所示：

以上，展示了拿到開發板后驗證 LED 燈閃爍 和 串口log輸出的功能。

6. 如果是其他PIN腳板子

如果使用的其他PIN腳的板子，VScode中的修改項是相近的：1.platformio.ini里的型號配置；2.example_board.ve里的引腳配置。看懂一種描述，其他的都相仿。

接下來分別描述。

.

需要驗證（AG32VF103，32pin）的板子：

a. 需要修改platformio.ini里的：board?和?board_logic.device。

board = agrv2k_103

board_logic.device = AGRV2KQ32

b. 需要修改example_board.ve里的串口0和led引腳：

UART0_UARTRXD PIN_9

UART0_UARTTXD PIN_8

GPIO4_1 PIN_14 # LED1?----請找到實際led的引腳

GPIO4_2 PIN_13 # LED2?----請找到實際led的引腳

以上修改后，注意對修改過的文件的保存。

然后，燒錄VE，燒錄程序，就可以看到2個LED閃爍，串口線RX接PIN_8在PC上能看到有l(wèi)og輸出。

.

需要驗證（AG32VF103，48pin）的板子：

a. 需要修改platformio.ini里的：board?和?board_logic.device。

board = agrv2k_103

board_logic.device = AGRV2KL48

b. 需要修改example_board.ve里的串口0和led引腳：

UART0_UARTRXD PIN_31

UART0_UARTTXD PIN_30

GPIO4_1 PIN_2 # LED1?----請找到實際led的引腳

以上修改后，注意對修改過的文件的保存。

48PIN有點特殊的改動：

在example_board.asf文件中，有兩行（這兩行是在100PIN中對23腳使用的樣例），這里加#注掉即可。

以上修改后，注意對修改文件的保存。

然后，燒錄VE，燒錄程序，就可以看到1個LED閃爍，串口線RX接PIN_30在PC上能看到有l(wèi)og輸出。

.

需要驗證（AG32VF407，64pin）的板子：

a. 需要修改platformio.ini里的：board?和?board_logic.device。

board = agrv2k_407

board_logic.device = AGRV2KL64

b. 需要修改example_board.ve里的串口0和led引腳：

UART0_UARTRXD PIN_43

UART0_UARTTXD PIN_42

GPIO4_1 PIN_10?# LED1?----請找到實際led的引腳

GPIO4_2 PIN_9?# LED2?----請找到實際led的引腳

以上修改后，注意對修改過的文件的保存。

然后，燒錄VE，燒錄程序，就可以看到2個LED閃爍，串口線RX接PIN_42在PC上能看到有l(wèi)og輸出。

.

7. 關于型號 103/303/407的說明

這里命名的103/303/407，只是對標ST系列的產品名而已。

事實上，所有AG32系列產品，除了flash大小和引腳的差異外，其他都是相同的。

也就是說，103完全具有和407相同的性能，相同的外設資源。（因?yàn)橥庠O(shè)引腳大多是可以重映射的，只要引腳夠用即可）

那么，platformio.ini里配置103/303/407型號時，只需要關注flash大小即可：
如果flash大小是1M，則配置board = agrv2k_407；如果flash大小是256K，則配置board = agrv2k_103

除了型號配置外，還有引腳配置項。引腳配置項根據實際配置即可。如，48腳配置：board_logic.device = AGRV2KL48，64腳配置：board_logic.device = AGRV2KL64.如果該項為空，則默認為100引腳。
