隨著GPU成為AI計算和高性能計算（HPC）的核心，數據中心對服務器電源的要求顯著提升。
圖 | 數據中心示意圖；來源：TI
具體原因涵蓋多個方面，比如：由于單顆GPU功耗可達700W，多GPU服務器總功率常超10kW，電源需具備超高功率密度（2000W+模塊）和高效轉換（鈦金級96%+效率）；同時必須確保多重安全保護、N+1冗余供電和±5%電壓穩定，并滿足7×24小時不間斷運行的嚴苛可靠性要求（MTBF>10萬小時）。
因此，行業專家預測，未來服務器電源將向48V高壓直供、液冷散熱和智能化管理發展，以匹配持續增長的AI算力需求。
面向此類需求，近期TI推出了兩款全新的電源管理芯片：具有電源路徑保護的 48V 集成式熱插拔電子保險絲TPS1685，以及采用行業標準 TOLL 封裝的新的集成式 GaN 功率級系列，即 LMG3650R035、LMG3650R025 和 LMG3650R070。
TPS1685：功率可擴展至6kW
如前面提到的，隨著電力需求激增，數據中心設計人員正在轉向 48V 電源架構，以提高效率和可擴展性，從而更好地支持 CPU、圖形處理單元和 AI 硬件加速器等組件。
在高效的配電系統中，而智能電子保險絲在其中發揮了重要作用。以往，工程師會采用分立式熱插拔控制器加上外部場效應晶體管(FET)的傳統保護方案，然而這種方案下，由于漏電導通電阻(RDS (ON))、PCB 走線電阻和比較器閾值不匹配的問題，會給電子保險絲的傳統并聯運行帶來巨大挑戰，這些不匹配會導致電子保險絲之間的電流共享不均（某些電子保險絲承載的電流比其他電子保險絲多），且通常會導致各個電子保險絲過早跳閘，即使系統總電流低于跳閘閾值也是如此。因此，為了減少因這種誤跳閘帶來的系統關斷、運行效率低下等問題，這種分立方案的設計功率一般只能達到4kW。

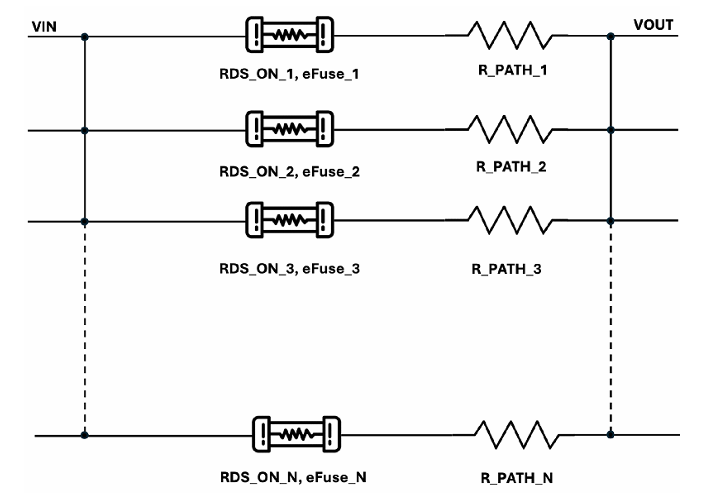

圖 | 傳統并聯運行的電子保險絲；來源：TI
當需要管理大于 6kW 的功率級別時，若還采用傳統分立方案，還會帶來一系列其他挑戰，比如尺寸太大，設計過于復雜等。此外，在管理高電流的同時，確保安全運行和更大限度地降低功率損耗也是一個重要問題。
綜上，與分立式場效應晶體管 (FET) 結合使用的傳統熱插拔控制器，在高功率應用中正面臨巨大的局限性。
為了解決以上行業難題，為數據中心應用提供可靠的緊湊型解決方案，TI推出了具有電源路徑保護功能的48V 可堆疊集成式熱插拔電子保險絲——TPS1685。

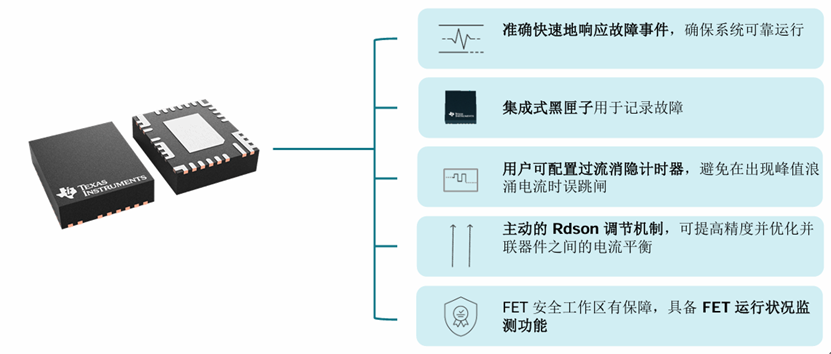

圖 | TPS1685的功能特性；來源：TI
德州儀器系統經理游聲揚表示：“與需要使用外部感應電阻器和電流傳感放大器進行電流監測的方法不同，TPS1685利用其互連IMON（Imonitor）引腳，引入了一種系統總電流限制方法。此方法將一個電子保險絲指定為主控制器來監測系統總電流。通過依賴于總電流而不是各個電子保險絲電流，該系統可避免路徑電阻不匹配導致的誤差，并結合用戶可配置的過流消隱計時器，確保系統僅在必要時跳閘，從而提高運行穩定性。”
“在此基礎上，與市場上現有的熱插拔控制器相比，TPS1685不僅簡化了設計，還通過緊湊的30mm2 薄型四方扁平無引腳(LQFN) 封裝，將集成度又提高了一個臺階，整體解決方案尺寸也會同步縮小50%?！?游聲揚補充道。
LMG3650Rxxx：效率>98%，高功率密度>100W/in3
今天，高效率和高功率密度是工程師對電源設計的普遍要求，為此氮化鎵 (GaN) 器件逐步被用于各種電源轉換拓?fù)洹?/p>

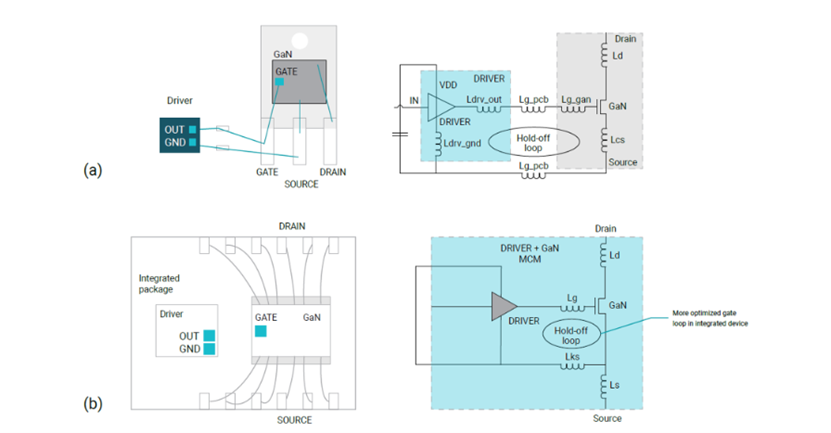

圖 | 電路寄生效應集成式 GaN 功率級與分立式 GaN；來源：TI
集成驅動是TI GaN器件的特色，集成驅動器在高開關頻率的電源轉換中非常重要，因為柵極環路中的電路寄生耦合會導致柵極噪聲和重疊損耗增加，而使用集成式功率級，寄生耦合可以忽略不計，并且能簡化布局。
因此我們看到，近日TI推出的全新集成式 GaN 功率級系列——LMG3650R035、LMG3650R025、LMG3650R070同樣集成了高性能柵極驅動器與 650V GaN 場效應晶體管 (FET)，在簡化設計的同時，實現高效率(>98%) 和高功率密度(>100W/in3)。

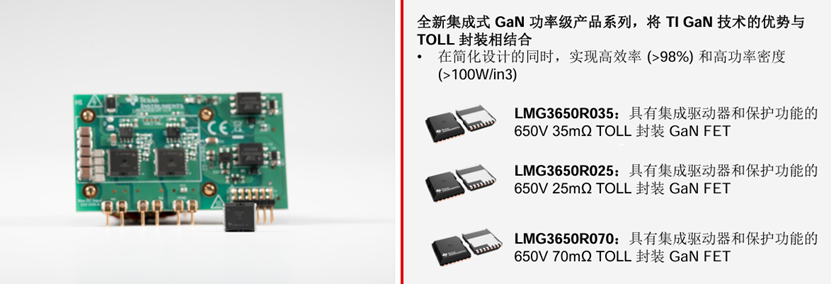

圖 | LMG3650R035、LMG3650R025、LMG3650R07簡介；來源：TI
據悉，LMG3650R035、LMG3650R025、LMG3650R07三者均采用通用的TOLL封裝，但功率不同，導通電阻不同，客戶可以根據具體的功率等級、導通損耗和開關損耗等需求來做選擇。
游聲揚表示：“LMG3650Rxxx系列功率級還集成了先進的保護功能，包括過電流保護、短路保護和過溫保護。這對于服務器電源等交流/直流應用尤為重要，因為設計人員面臨著在更小空間內提供更大功率的挑戰。 ”
關于應用領域，LMG3650Rxxx系列功率級可支持高壓應用中的多種電源拓?fù)?，包括圖騰柱功率因數校正 (PFC)、電感電容器、相移全橋和雙有源電橋等。
關于出貨和使用配套
TPS1685、LMG3650R035、LMG3650R025 和 LMG3650R070 支持預量產，有意向者可通過 TI.com 進行采購。
此外，TI為TPS1685提供了兩款評估板，為LMG3650R035、LMG3650R025、LMG3650R070各提供一款評估板，方便工程師進行產品測試和導入。

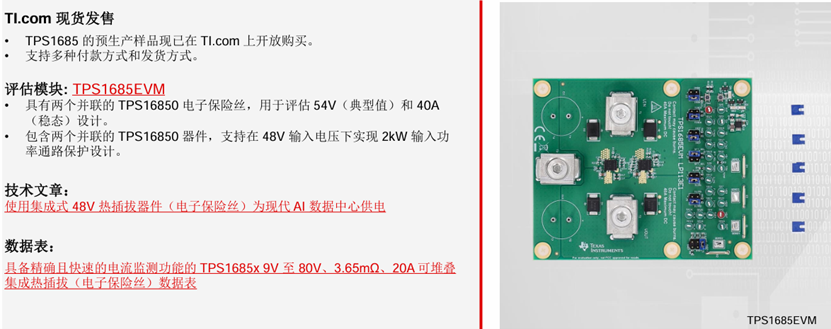

圖 | TPS1685EVM；來源：TI

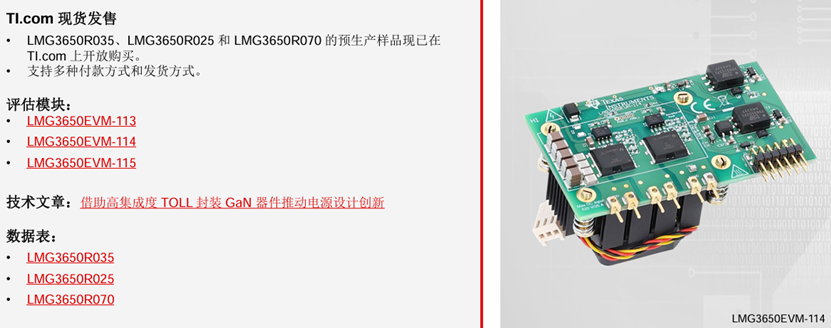

圖 | LMG3650EVM-113、LMG3650EVM-114、LMG3650EVM-115；來源：TI
