致力于亞太地區市場的國際領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于意法半導體（ST）STA8135 GNSS芯片和天合智控TH1100模組的高精度定位系統應用方案。

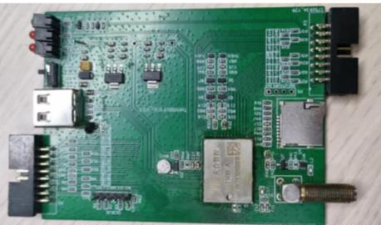

圖示1-大聯大友尚基于ST和天合智控產品的高精度定位系統應用方案的展示板圖
近年來，隨著無人機、測量測繪、農機自動駕駛、駕考駕培、智能割草機等多個領域的蓬勃發展，GNSS（全球?qū)Ш叫l(wèi)星系統）在市場的需求不斷攀升。在此背景下，大聯大友尚基于ST STA8135芯片和天合智控TH1100模組推出高精度定位系統應用方案，旨在滿足日益增長的高精度定位需求，幫助各行業實現智能化升級。
圖示2-大聯大友尚基于ST和天合智控產品的高精度定位系統應用方案的場景應用圖
STA8135是ST新一代三頻高精度定位芯片，支持多星座、多頻段信號接收，具備厘米級定位能力，結合天合智控的RTK（實時動態定位）算法，能夠更好地滿足各應用市場對高精度定位的需求。
天合智控專注于智能網聯汽車關鍵部件的研發與生產，同時在高精度導航定位領域積累了豐富的技術與工程經驗。公司通過自主研發的系統架構、核心算法和硬件設計，推出了一系列高精度定位產品，包括高精度定位模組、組合導航模組、定位終端（VPNS）、高性能慣性組件（MEMS-IMU）以及車載衛導天線等。此次方案應用的TH1100模組基于STA8135芯片，支持同時接收GPS、GLONASS、Galileo、BDS和QZSS等多個星座的三頻信號（L1+L2+L5），并通過外置RTK算法實現厘米級定位精度。此外，TH1110模組內置慣性測量單元（IMU），具備航跡推算能力，即使在弱衛星信號或無信號環境下，也能通過融合IMU數據、GNSS測量、車輛速度信息和動力學模型，持續提供精準的定位信息。

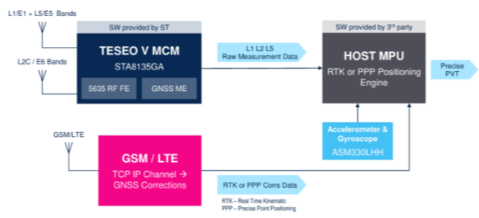

圖示3-大聯大友尚基于ST和天合智控產品的高精度定位系統應用方案的方塊圖
天合智控的技術優勢彌補了ST STA8135 GNSS芯片在RTK算法上的短板，使本方案能廣泛應用于無人機、農業機械、智能設備等領域，為其提供高精度定位支持，使之在復雜的環境下仍能保持卓越的定位性能，從而顯著提升作業效率。
核心技術優勢：
- 可通過配置固件切換頻段：L1+L2/L1+L5/L1+L2+L5；
- 支持“重感知/輕地圖”和“高精地圖RTK”兩種智駕應用場景；
- 支持RTK和PPP-RTK；
- 天合可提供外置雙頻RTK、三頻RTK算法和慣導算法；
- 支持PVT/Raw Data輸出；
- 天合提供定制GNSS天線及模組適配解決方案；
- 支持E6頻段和HAS服務；
- 支持國標。
方案規格：
- 尺寸：17.0mm×22.0mm×3.1mm；
- 工作溫度：-40℃~105℃；
- 存儲溫度：-40℃~105℃；
- 封裝：54-pin LGA；
- 接收頻段：
GPS（L1 C/A、L2C、L5）；
GLONASS（L1OF、L2OF）；
BeiDou（B1C、B1I、B2a、B2I）；
GALILEO（E1、E5a、E5b、E6）；
QZSS（L1 C/A、L2C、L5）；
NAVIC - former IRNSS（L5）。
- 功能：三頻GNSS導航定位模組；
- 默認星座：GPS＋Galileo＋BDS＋GLONASS；
- 水平定位精度：<1.2m；
- RTK算法SDK（外置）：可配合外部SOC的方式支持；
- 速度精度：無輔助<0.1m/s；
- 1PPS精度：20ns；
- TTFF（AGNSS關閉）：
冷啟動：35s；
溫啟動：30s；
熱啟動：1.5s。
- 靈敏度：
捕獲：-147dBm；
跟蹤：-160dBm；
重捕獲：-153dBm。
