HT81697 1-2節鋰電池供電，內置升壓30W單聲道功放IC解決方案

引言

隨著藍牙音箱性能的升級迭代，消費者對功率音質的要求越來越高。1-2節鋰電池供電的便攜式音箱，選擇內置升壓的功放芯片，從而實現更大功率輸出，是很多工程師優選的解決方案。

深圳市永阜康科技有限公司現在力推1-2節鋰電池供電、內置升壓30W單聲道音頻功放IC-HT81697。突破了鋰電池供電的局限性,為消費者提供了更為優質的聽覺體驗：功率更大，音質更好，低音更足。

產品概述

HT81697是一款內置升壓的單聲道D類/AB類音頻功率放大器，可以為內部音頻功放提供一個高電壓，從而實現更高功率，其升壓值可通過外部電阻調節。HT81697可配置升壓限流值，以防止過大的電流尖峰。

HT81697具有防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適 的聽音享受，并保護揚聲器免受過載損壞。HT81697提供三種不同音樂體驗的ACF模式，以及ACF-Off 模式。

HT81697具有先進的擴頻功能來抑制EMI。如果系統對EMI高度敏感，則可以將升壓關閉，并將功放切換到AB類。 此外，HT81697集成了輸出端過流保護、片內過溫保護、升壓過壓保護等功能。

特性

• 防削頂失真功能(防破音, Anti-Clipping Function, ACF)
• 擴頻技術
• 輸出功率

28W (VBAT=7.2V, RL=4?, THD+N=10%, PVDD = 15.5V, fIN = 1kHz)

22W (VBAT=7.2V, RL=4?, THD+N=1%, PVDD = 15.5V, fIN = 1kHz)

16.5W (VBAT=3.7V, RL=4?, THD+N=10%, PVDD = 12V, fIN = 1kHz)

12.8W (VBAT=3.7V, RL=4?, THD+N=1%, PVDD = 12V, fIN = 1kHz)

• VBAT供電范圍：3.0V至12V
• 內置高效升壓 -可通過外部電阻調節升壓值 -可調節最大限流值，有效防止電池拉死
• AB類和D類可切換
• 保護功能:過流/過熱/過壓保護功能
• 無鉛封裝，ESOP-16

HT81697應用信息

1、HT81697腳位圖

2、HT81697管腳說明

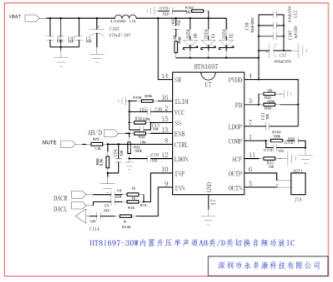

3 、HT81697 DEMO板原理圖

4、單節電池供電典型應用

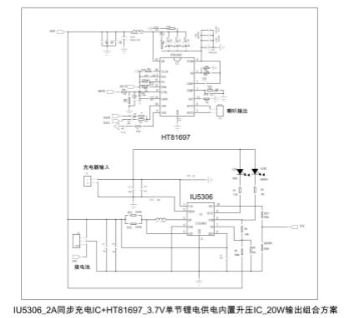

IU5306_2A同步充電IC+HT81697_3.7V單節鋰電池應用20W輸出原理圖。

5、2節鋰電池供電典型應用

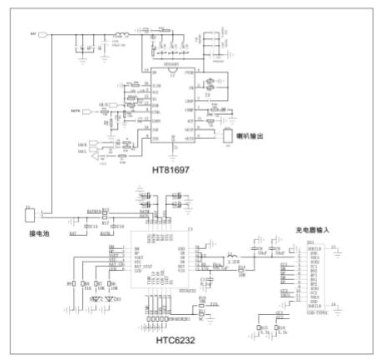

HTC6232_2A同步充電IC+HT81697_7.4V雙節鋰電池應用30W輸出原理圖。

6、 HT81697 DEMO板PCB頂層設計圖

7、HT81697 DEMO板PCB底層設計圖

8、HT81697 DEMO板貼片圖

9、HT81697 DEMO板物料清單

10、 HT81697 DEMO板實物圖

11、HT81697_3.7V單節鋰電池以及7.4V雙節鋰電池應用實測輸出功率表
