CK-GW08系列是晨控為工業多通道需求研制的一款網關控制器,方便用戶集成到PLC等控制系統中，系統集成了8路讀寫接口，并且支持大部分工業協議ModbusTCP、Profinet、EtherNet/IP、CC-Link IE、EtherCat以及自由協議TCP/IP等
本期主題：圍繞CK-GW08系列產品的CC-Link通訊協議與三菱PLC進行通訊配置說明。
0、準備階段
- 編程軟件：GX Works2
- 多通道網關控制器：CK-GW08
- 工業RFID讀寫器：CK-FR03-A01
- PLC：三菱Q03CPU
- 通訊協議：CC-Link
- 連接方式：以太網
一、配置設置
1、設置IP
打開軟件，點擊搜索
刷新設備，點擊齒輪按鈕設置IP
- 添加配置文件
- “工具” -> “配置文件管理”-> “登錄”
- 添加設備文件“gzChenKong_CCIEBS_1_en.cspp
- PLC設置

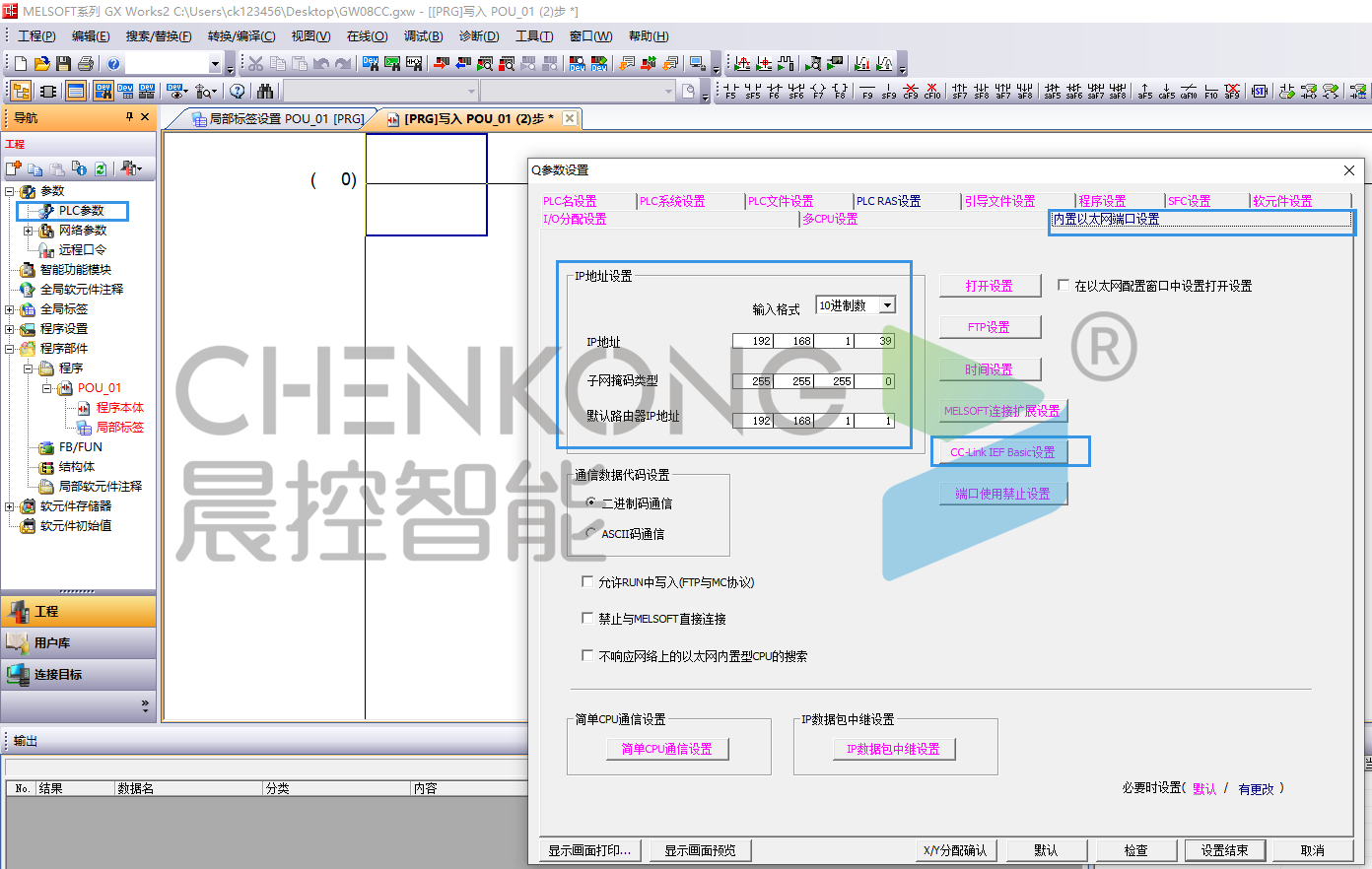

在PLC參數中設置好plc的IP地址
打開CC-LinkIEF Basic設置
- CC-Link設置
勾選使用CC-linkIEFBasic
打開網絡配置設置
添加剛剛加入的設備文件
占用點數選擇192(占用3站)
設置設備IP地址
反映設置并關閉
- 分配軟件點數
分配軟件點數
分配完后點擊設置結束保存
并且點擊設置結束保存參數配置
- 下載程序
將配置參數下載到PLC
下載完成后，斷電重啟PLC，啟動配置
配置完成
- 功能塊使用說明
1、功能塊引腳說明
2、操作案例
（1）自動讀取UID
置位AUTO_UID引腳，在通道有標簽的時候，自動讀取UID數據到UID_DATA中。
- 寫數據操作
將需要寫入的數據寫到Write_DATA區
在有標簽時候，置位WriteE_BOOL
等待Done即可寫入完成

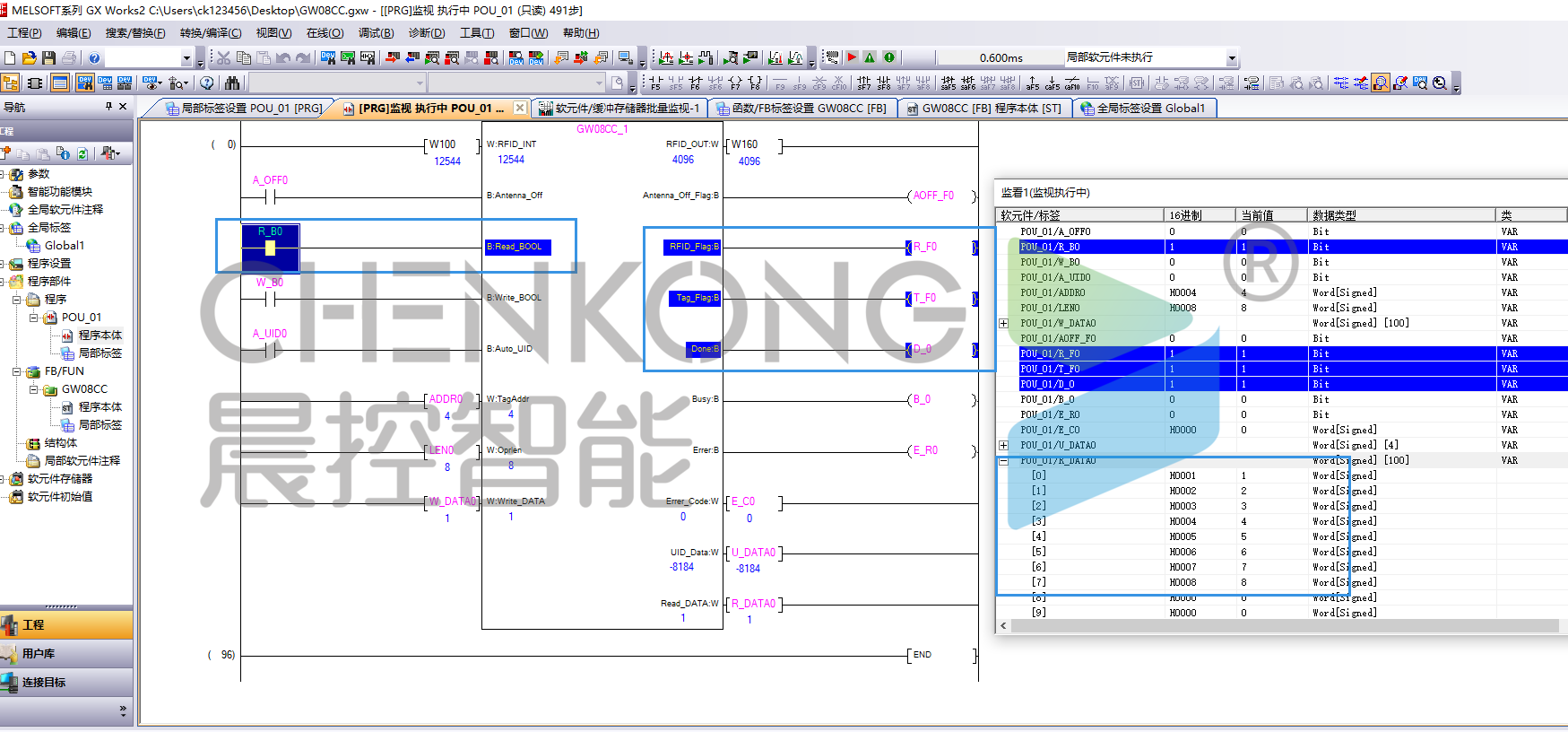

- 讀數據操作
有標簽時候，置位Read_BOOL
等待Done置位，即讀取完成
數據緩存在READ_DATA中
