一、引言
隨著液晶顯示技術在眾多領域的廣泛應用，GOA（Gate Driver on Array）液晶面板掃描電路作為其中關鍵的組成部分，對液晶顯示效果起著至關重要的作用。深入了解其原理及掌握修復方法，對于保障液晶顯示設備正常運行意義重大。
二、GOA 液晶面板掃描電路原理
GOA 液晶面板掃描電路是直接集成在液晶顯示面板的陣列基板上的柵極驅動電路。傳統的液晶面板往往需要外接驅動芯片來控制像素電極的開關，而 GOA 技術通過將驅動電路集成化，有效減少了外部連接，使得液晶面板能夠更輕薄，并且利于實現窄邊框等外觀設計。
其核心工作原理在于對液晶面板中的像素電極進行逐行掃描。它按照特定的時序，依次向各柵極線施加相應的電壓信號，以此來控制每行像素的開啟與關閉時間。例如在顯示動態圖像時，精準的掃描控制能讓液晶分子根據不同的電場情況準確偏轉，從而組合出清晰、穩定的圖像，滿足用戶的視覺觀看需求。
三、GOA 液晶面板掃描電路常見故障
（一）掃描線開路故障
掃描線在長期使用或者生產過程中可能出現物理斷點，致使對應的行像素無法接收到正常的驅動信號。這在液晶面板上的表現通常為出現水平亮線，或者該行像素完全沒有顯示內容，嚴重影響了圖像的正常呈現。
（二）掃描線短路故障
掃描線之間若發生短路情況，會干擾正常的驅動信號傳輸路徑。這可能使得整個顯示區域出現圖像錯亂，或者部分區域無法按照正確的邏輯顯示圖像，導致顯示效果大打折扣。
（三）驅動信號波形異常
電路中的元件老化、損壞等因素可能造成驅動信號的波形出現異常，比如幅值偏離正常范圍、頻率不穩定或者相位出現偏差等。這同樣會使像素電極不能得到準確的驅動，進而影響液晶面板的顯示質量。
四、GOA 液晶面板掃描電路修復方法
（一）掃描線開路修復
針對掃描線存在物理斷點的情況，首先借助專業的檢測設備，像高精度電子顯微鏡結合電路探測針，細致地定位到斷點所在位置。隨后，運用微焊接等精細工藝，將斷點處重新連接，恢復掃描線的正常導通。
（二）掃描線短路修復
利用專業的電路檢測工具，準確判斷出短路發生的具體位置，然后通過絕緣處理等方式，將短路的線路分離開，確保各掃描線能夠獨立正常工作。
（三）驅動信號波形異常修復
使用示波器對相關的驅動信號輸出節點進行檢測，分析波形參數與標準值的差異。若是由于電容、電阻等元件損壞導致的異常，需選用規格相符的元件進行替換，且操作過程要嚴格遵循防靜電等工藝要求，防止對其他正常電路造成破壞。

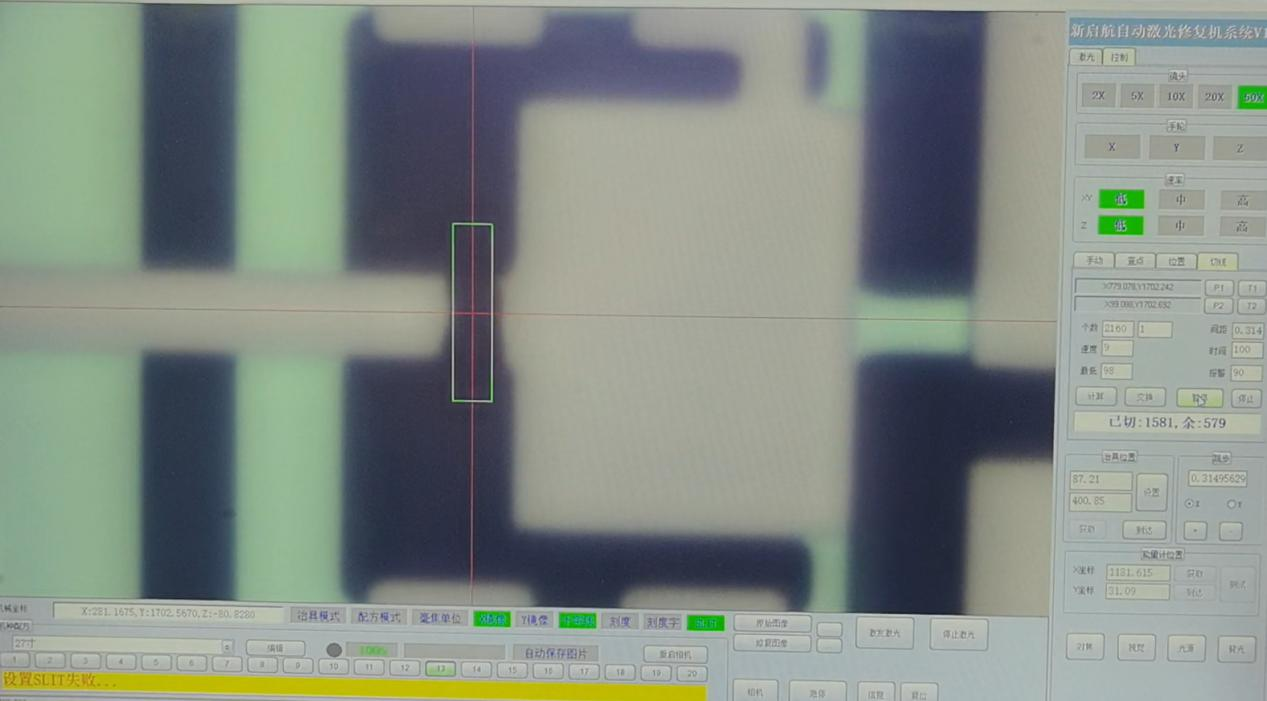

高精密激光線路修復機
新啟航半導體有限公司水冷手動激光修復設備搭載 NW 激光器含精密光學、鐳射加工/觀測專用顯微鏡、鐳射加工/觀測專用光學物鏡，X/Y 手動調節、Z 軸半自動調節，大理石精密光學基礎載物平臺。可針對工件特定材質層進行短路缺陷修補處理，具備強大的鐳射修復能力。
1，適用場景
適用于TFT-LCD系列液晶面板,可適用面板尺寸15.6寸至120寸。修復LCD不良現象：亮點、暗點、斷半線、豎彩線、豎彩黑線、單豎黑線、雙豎黑線，橫網等進行鐳射修復。
2，先進的控制系統
使用了多線程技術，COM 技術及運動算法，圖像視覺算法，實現電機驅動系統，激光控制系統，圖像識別系統的聯動控制，對機器實現微米級控制，準確找到產品缺陷點。全自動四孔鼻輪調焦（可選配四孔電動鼻輪),可供用戶具有更多是選擇；并且設備操作界面簡單直觀，降低人員的操作門檻。
3，高兼容性軟件系統
不同型號的激光控制器通訊協議是不一樣的，為兼容不同激光器，軟件將不同型號激光器通訊集中到一個軟件中，使用軟件選項來激活當前激光器，這樣做到激光器對操作者來說是透明的，操作人員只關注工藝與功能，不必關心具體所使用的激光器類型。
