【電路設計筆記】4.Cadence放置元器件和連線

前兩天，開始我們樂創客第一塊開發板的設計，當我在進行電路設計時，我發現一些電路設計軟件的使用，一些電路設計的方案，一些創新的想法，一些元器件的選型這些都是可以記錄成文，并且分享出來一起討論的。因此從本節文字開始，正式開啟電路【電路設計筆記】的更新。當然，這里的部分電路是我用了非常多年的成熟電路，一些電路是我臨時創新想出的未經過驗證的電路，這些沒有被驗證的電路我會指出來，大家閱讀時如果發現有問題也希望不吝指出。

獲取更多的元器件封裝

上一篇文章中，我們自己動手制作了第一個原理圖符號。可能一開始有點不順手，多做幾次就可以得心應手了。說句實話，如果你是從 AD 直接轉過來的，你可能會覺得這樣的原理圖符號制作有點別扭，但是，只要你堅持使用下去，你遲早會發現，Cadence 畫原理圖的效率會比 AD 高很多。為什么呢？主要原因?yàn)椋?/p>

（1）作為一個剛剛接觸 AD 或者 Cadence 這類 EDA 軟件的時候，你想要一個元器件，你的第一個想法可能就是去找現有的原理圖符號和 PCB 封裝。捷徑心里是每個人都有的。但是，隨著你被隨處找來的原理圖符號，或者 PCB 封裝坑過幾次之后，你就會變得有點恐懼別人制作的封裝和符號了，你就會想要自己去從頭開始，慢慢積累自己的原理圖符號庫和封裝庫。那么，快速成型的 Cadence 原理圖符號繪制的強大就體現出來了。

（2）用過 AD 的朋友都知道，AD 的庫有兩種建法，第一種是創建 schlib 文件，然后繪制的時候和 Cadence 一樣類似地放置 Pin 腳和符號本體。第二種是創建集成庫，即將原理圖符號庫和 PCB 封裝庫一起創建完成，然后編譯，最后生成集成庫。而每次當需要修改原理圖符號的時候，一定要重新編譯才可以正常使用。無論哪種方法，在創建完成原理圖符號之后，當使用元器件的時候，都是默認以中心的十字為原點，因此很多新手剛剛使用它的時候，摸不清這個規律，導致移動元器件的時候很別扭。而 Cadence 畫原理圖封裝的時候，一開始就已經將本體限定好，并且引腳可以自動吸附在限定框的周圍，效率非常高。

圖 1 AD 畫封裝

在這里，考慮到大家畫原理圖符號時候會浪費很多時間，因此我為大家準備了自己積累下來的一些 Cadence 封裝，包括原理圖符號，焊盤封裝，3D 庫和 Allegro 封裝，下載鏈接為：

https://gitee.com/huangqilong119/hardware-design-.git

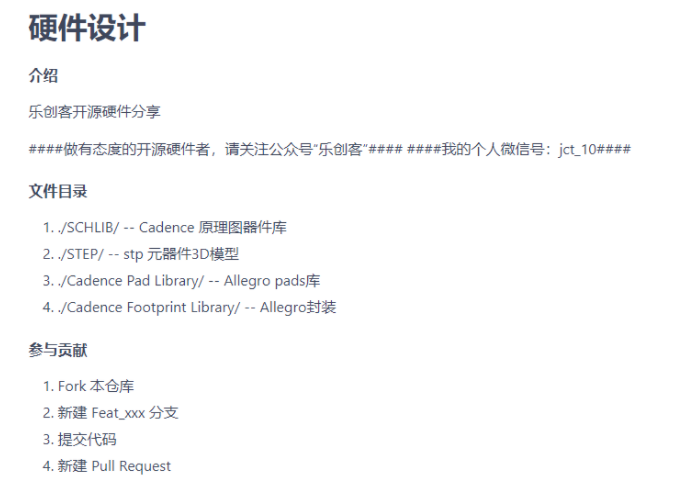

其內部的目錄說明在 README.md 文件中，具體為：

圖 2 README.md 文件內容

添加原理圖符號

在下載完成上述的文件之后，我們可以看到在根目錄里面有一個“SCHLIB”文件夾，這個文件夾里面存放了一個“SCHLIB1.OLB”，只需要將這個文件添加到我們的工程中，就可以使用里面的原理圖符號了。

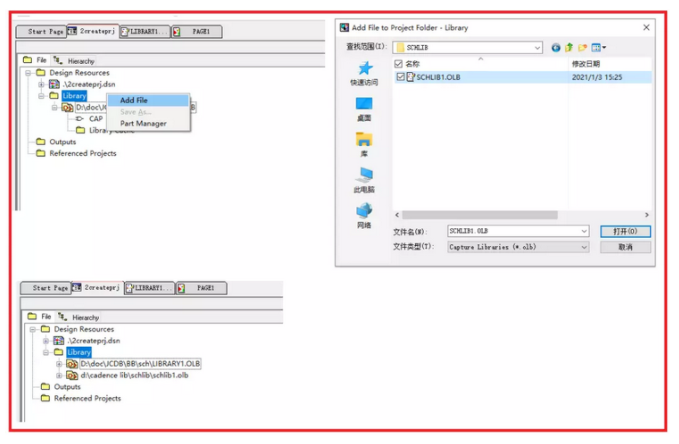

具體步驟為，在工程界面，右擊“Library”，在彈出的選項中點擊“Add File”，

在彈出的對話框中，找到“SCHLIB1.OLB”文件，最后點擊“打開”即可。如圖 3 所示。

圖 3 添加現有的庫

添加完成之后，我們?cè)诶L制原理圖的時候，點擊選擇元器件，就可以看到新加的庫了，如圖 4 所示。

圖 4 新增的庫

放置元器件

好了，到目前為止，我們已經有了足夠可以使用的元器件原理圖符號了，現在可以來設計一個簡單的電路。假設設計一個 5V 轉 3.3V 的低壓差線性穩壓器（LDO）電路，那么我們需要選取兩個電容，一個 AMS1117-3.3V 的芯片，將其依次放置在原理圖畫布上。

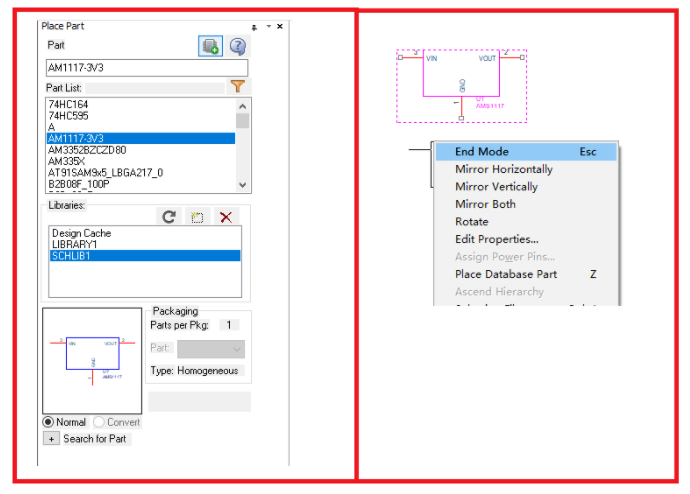

首先，放置 AMS1117-3.3V LDO，先在元器件符號庫里面找到 AMS1117-3.3V 元器件，然后在畫布上合適的位置單擊鼠標左鍵，這樣元器件就放置好了。但是放置完成一個元器件后，Cadence 默認是連續放置模式，因此如果再點擊鼠標左鍵，還是會放置一個相同的元器件。所以放置好一個元器件，我們不想再放置的時候，只需要點擊鼠標右鍵，在彈出的對話框中點擊“End mode”即可，或者直接按下鍵盤的“ESC”按鍵也可以起到同樣效果。放置過程如圖 5 所示。

圖 5 放置元器件

接著，我們來放置兩顆電解電容，放置的過程也一樣，現在元器件符號庫里面找到電解電容的符號，然后依次放置。但是這里需要注意的是，電容在原理圖庫中默認是橫置的，我們現在要讓站立起來，且正極朝上，所以需要將其順時針右轉 90 度。

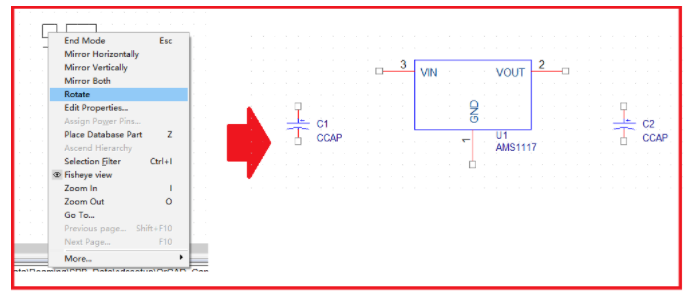

旋轉的方法為，選中電容，點擊“放置”，將鼠標移動到原理圖畫布上，但是此時先不要點擊鼠標左鍵進行放置，而是先點擊右鍵，在彈出的對話框中選擇“Rotate”，即可旋轉，旋轉之后，點擊鼠標左鍵進行放置。如果一次旋轉達不到我們的要求，可以多旋轉幾次。放置完成后，點擊元器件拖動，以調整位置。如圖 6 所示。

圖 6 旋轉元器件

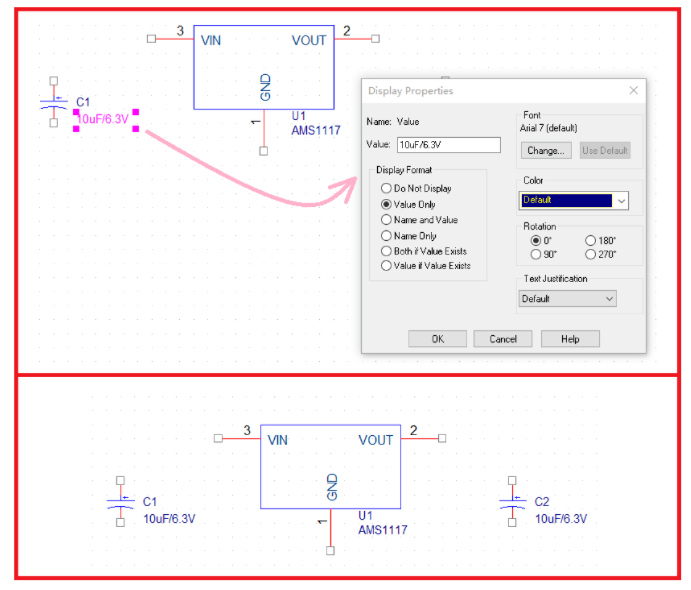

現在電容已經放置好了，但是我們還需要為這些電容標注它的容值，由于這個電容符號在創立的時候，這個 CCAP 是預留出來供后續用容值替換的，所以我們直接雙擊它，在彈出的窗口中輸入需要的容值即可。如圖 7 所示。

圖 7 修改電容參數

還有一點可能細心的朋友發現了，Cadence 中，元器件的標號是會自動增長分配的，這個增長也是全局的，即一個工程中所有原理圖中所有的元器件標號都會自動分配且不沖突。

元器件都放置好了之后，我們下一步就需要將電源和地標注在原理圖上。首先先來標注地，點擊右側工具欄的“Place ground”，在彈出的對話框中選擇你需要的地符號即可，如圖 8 所示。

圖 8 放置地

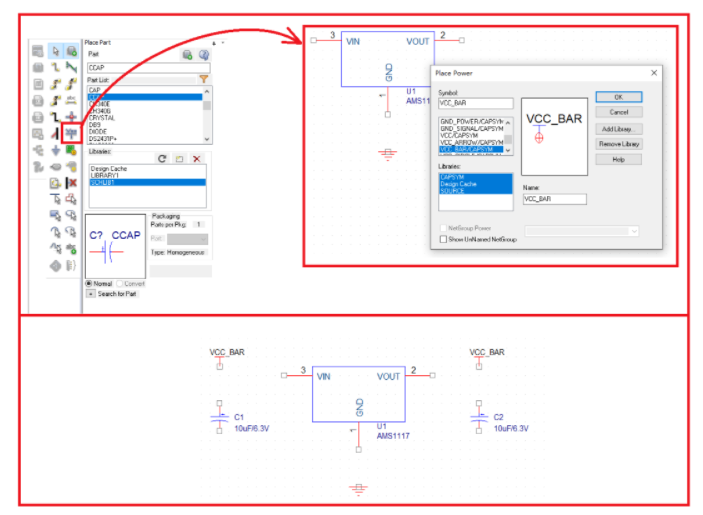

地放置好了之后，接下來放置電源，首先先來標注地，點擊右側工具欄的“Place power”，在彈出的對話框中選擇你需要的電源符號即可，如圖 9 所示。

圖 9 放置電源

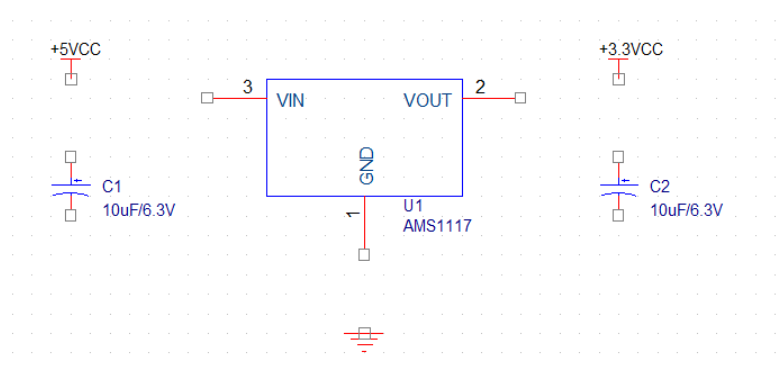

注意，Cadence 中的電源在初始放置下的時候，它的默認標號為“VCC_BAR”，只要雙擊這個“VCC_BAR”就可以在彈出的窗口中輸入我們需要修改的電源值標號。注意，相同電壓值標號的電源表示同一個電源。放置完成的原理圖如圖 10 所示。

圖 10 放置完成元器件和電源

所有都放置好之后，就可以連線了，點擊右側工具欄的“Place wire”就可以進行連線了，如圖 11 所示。

圖 11 連線工具

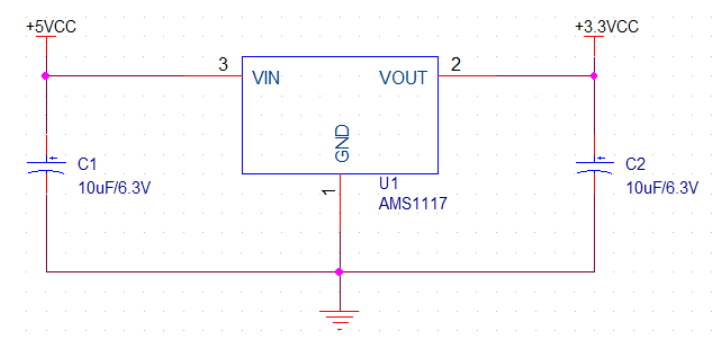

連完線的原理圖如圖 12 所示。

圖 12 完成連線的原理圖

至此為止，Cadence 的基本操作已經寫完，下面的文章內容，我們將會來講解一些具體的電路設計及應用，大家都可以在 Cadence 中進行演練。
