物聯網畢設-智能銀行（APP+STM32+指紋）

前言

該智能監控系統采用了開啟自動連接WiFi、實時數據傳輸、震動感應器、溫濕度傳感器、光敏傳感器、火焰?zhèn)鞲衅?/a>、指紋識別門禁等硬件設備，通過手機App實現遠程監控和控制，使用MQTT協議進行信息交互，用戶可以隨時查看傳感器狀態、修改閾值、查看歷史記錄，保障安全性和便利性。

一 連線圖

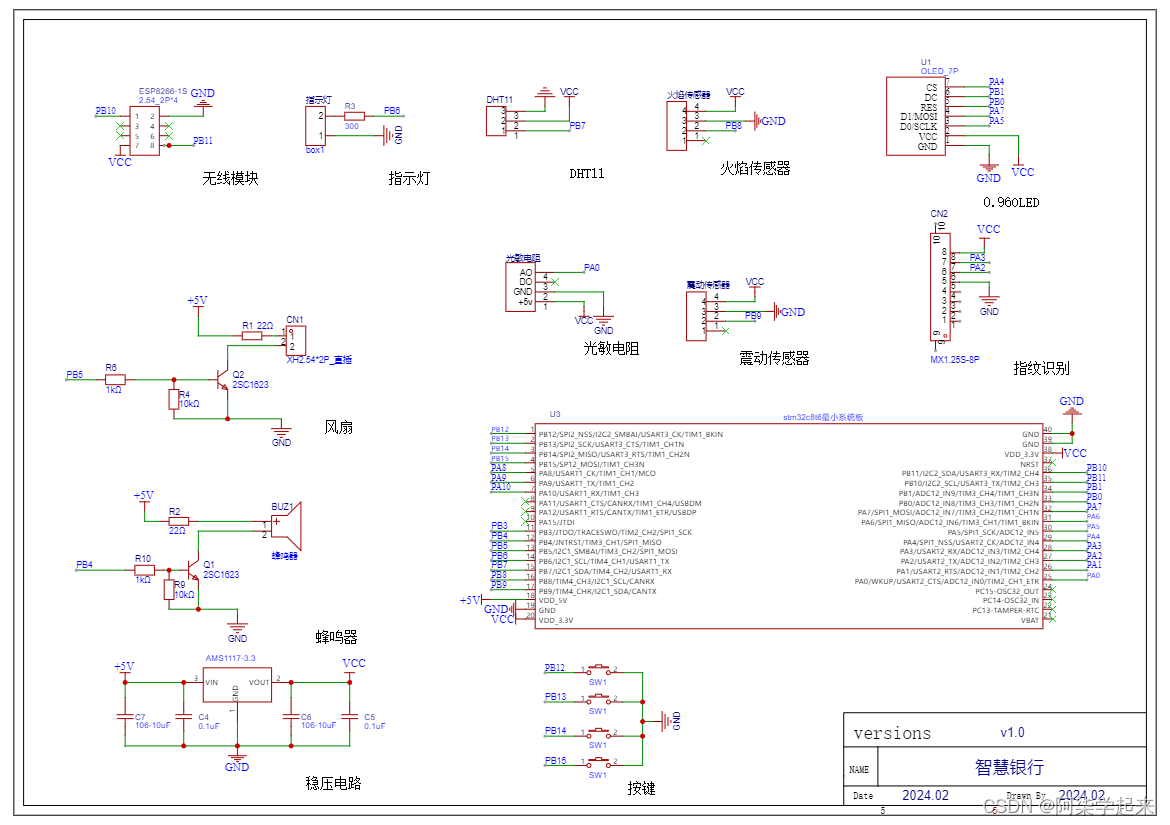

1 原理圖

2.?? 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）首先需要打開我們的WIFI熱點讓設備進行聯網操作，看到顯示數據界面，即可進行下一步功能測試

（2）硬件每隔3秒會向APP傳輸一次數據。

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

2 PCB效果

?關注微信公眾號--星之援工作室 發送關鍵字（項目清單）

可獲取項目清單資料

????

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

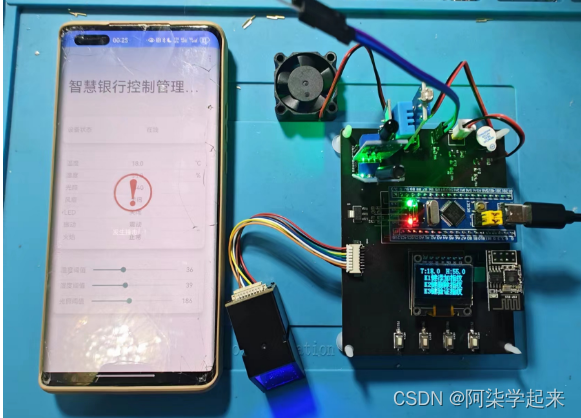

3 實物效果

4 APP效果

5 功能概括

（1）硬件端

1. 開啟設備自動連接WiFi，LED閃爍提示設備正在工作；
2. 實時監測：硬件設備收集的數據每隔3-5秒自動向云平臺傳輸一次數據，通過APP可隨時實時監測裝置所檢測的各項數據；
3. 震動感應器:檢測是否遭受沖擊或碰撞，一旦發生該情況，系統裝置將立即觸發報警，同時在APP端發送彈窗警告
4. 溫濕度傳感器：檢測溫濕度，設定閾值控制空氣流通系統（用風扇模擬空氣流通系統或者用模擬開空調）
5. 光敏傳感器：檢測光線強度，設定閾值自動控制燈光系統。
6. 火焰?zhèn)鞲衅鳎喝鐧z測到火災發生，系統裝置將立即觸發報警，同時在APP端發送彈窗警告
7. 指紋識別門禁：如檢測到有非法入侵系統裝置將立即觸發報警，同時在APP端發送彈窗警告；
8. 將傳感器收集的數據通過WIFI傳輸?shù)紸PP上，

（2）APP端

1. 使用MQTT協議與設備進行信息交互。
2. 遠程監控各傳感器的狀態，
3. 可靈活修改各設備的相關數據閾值，
4. 可按時間查看相關數據的歷史記錄（使用本地數據庫進行存儲）

（3）云平臺使用（阿里云）（需要可以找我獲?。?/span>

只是鏈接各個設備使用，采用MQTT即時通訊；

（4）演示視頻

鏈接：演示視頻https://pan.baidu.com/s/16LrdJHFvVrQqj1SsfS4wxw?pwd=XZY0

提取碼：XZY0

二 底層代碼使用方式

1 使用說明

（1）. 使用的時候設備會自動連接WIFI

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

（2）. 按鍵一可以添加指紋

（3）. 按鍵二可以刪除指紋

（4）. 按鍵三可以識別指紋

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

2 下載程序

1. 先根據原理圖進行連線，連接好以后在做后面的操作
2. 打開手機熱點 熱點名字：NET密碼：12345678
3. 打開程序（硬件由工作室出的可以忽略下載程序這部分）

三 APP使用方式

1下載APP

（1）操作方式：

使用Android手機安裝APK進行操控

安裝Android studio導入項目使用模擬器

官網下載最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安裝包（工作室使用版本）鏈接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取碼：xzy0

安裝教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用說明

打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

四 程序架構及修改（通用）

鏈接：

框架講解

提取碼：XZY0

APP參數修改
