物聯網畢設-智能烘干桿（模擬）（WIFI+云平臺+STM32）

前言

智能烘干系統是由硬件端和APP端組成，硬件端包括溫濕度傳感器、紅外線接收器、0.96寸OLDE顯示屏、步進電機、LED燈、風扇、PTC加熱器、按鍵模塊和Wife模塊，用于檢測環境數據、接收遙控器信號、顯示設備狀態和模式、模擬桿的狀態、控制LED燈和風扇的工作模式、模擬設備的加熱效果、實現模式切換和狀態控制、設備聯網和遠程APP控制。APP端使用MQTT協議與設備進行信息交互，可以遠程控制各個設備的狀態和模式，采集底層設備數據并展示在界面上，可以設置濕度閾值實現衣物的烘干殺菌控制。

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

連線圖

1. 原理圖

2.?? 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）燈和機閃爍一下，說明我們已經連接上云平臺，OLED顯示屏中會顯示聯網狀態，若MUC上面的的LED處于閃爍狀態，則說明我們的設備處于正常運行，若LED燈不再閃爍，請按復位鍵將程序手動復位一次

（2）硬件每隔3秒會向APP傳輸一次數據。

2. PCB效果

3. 實物效果（可換PCB）

?

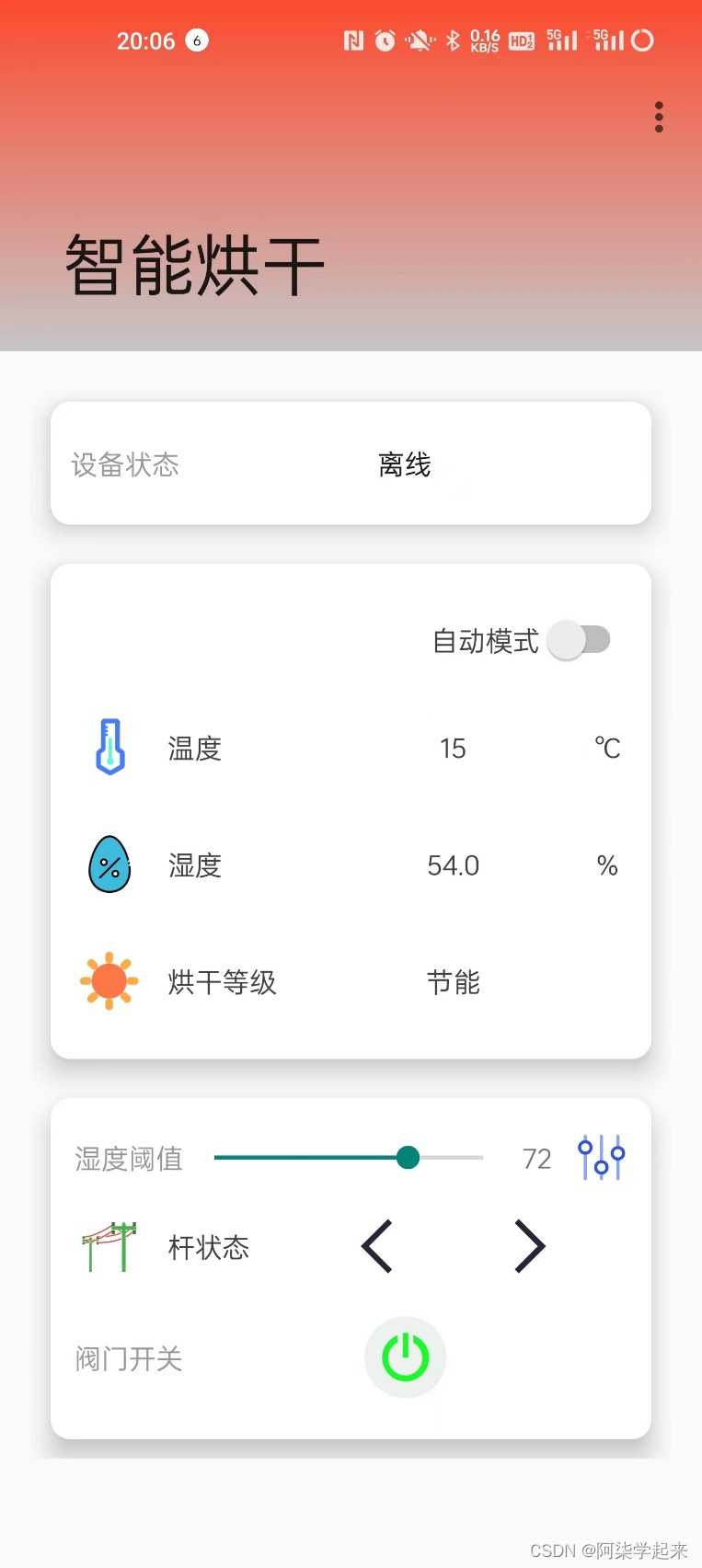

4 APP效果

5 功能概括

（1）硬件端

1. 溫濕度傳感器，用于檢測環境的數據；
2. 紅外線接收器：用戶可以使用遙控器進行所有設備的狀態控制

（例如可以切換自動和手動模式，手動模式下控制電機等設備的工作狀態）；

1. 0.96寸OLDE：用于顯示當前設備狀態和模式；
2. 步進電機（拉桿）：用于模擬桿的狀態
3. LED燈與風扇：節能 標準 速干三個模式

節能:2個燈

標準:4個燈

速干:6個燈

1. PTC加熱：用于模擬設備的和烘干效果
2. 按鍵模塊：可用于模式的切換，所有設備的狀態控制（參數可參照三）；
3. Wife模塊：用于設備聯網，實現遠程APP控制；

（2）APP端

1. 使用MQTT協議與設備進行信息交互；
2. 可遠程控制各個設備的狀態的模式以及狀態（APP遠程控制，參數可參照三）
3. 可采集到底層設備數據并且展示到界面UI中
4. 可在APP中設置濕度閾值，實現衣物的烘干殺菌控制；

（3）云平臺使用（阿里云）（需要可以找我獲?。?/span>

（4）演示視頻

鏈接：演示視頻https://pan.baidu.com/s/1QT7R0BGeCmOXOFw0kyEDOA?pwd=XZY0

二 底層代碼使用方式

1. 使用說明

（1）. 使用的時候設備會自動連接WIFI

熱點名字：NET密碼：12345678，請使用2.4GHZ頻率的無線網。

（2）. 當設備處于正常狀態的時候，開發板上面的LED會處于閃爍的狀態。

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

2. 下載程序

1. 先根據原理圖進行連線，連接好以后在做后面的操作
2. 打開手機熱點 熱點名字：NET密碼：12345678
3. 打開程序（硬件由工作室出的可以忽略下載程序這部分）

三 APP使用方式

1. 下載APP

（1）操作方式：

使用Android手機安裝APK進行操控

安裝Android studio導入項目使用模擬器

Android studio下載鏈接

下載Android Studio_android studio下載-CSDN博客文章瀏覽閱讀1.1w次。Android Studio 是谷歌推出的一個Android集成開發工具，基于. 類似EclipseADT，Android Studio 提供了集成的 Android 開發工具用于開發和調試。以上就是今天要講的內容，本文僅僅簡單介紹了Android Studio的使用，但Android系統還可以運行在智能手機上之外，也可以用做平板電腦、電視、汽車等很多設備上。_android studio下載https://blog.csdn.net/psh714/article/details/127012370

（2）使用說明

打開APP后設備會自動訂閱MQTT主題，等待1-5秒APP會自動獲取到設備上的數據，若5秒內沒有獲取到設備數據，則請檢測設備是否在線，若在線，則請重新打開APP進行數據的獲取

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

（多看視頻，視頻中有完整功能演示）

四 程序修改部分

1. 硬件代碼

1. 如需修改WiFi

EDN
