物聯網畢設-智能拐杖（APP+GPS）

前言

本款拐杖利用超聲波傳感器、心率監測傳感器、GPS定位傳感器，實時監測前方是否有障礙物阻擋、心率變化以及老人的具體位置?？梢栽O(shè)置心率的閾值，在不正常區間內發送報警信號，并將檢測到的數據實時聯網上傳看護人員可以通過手機App端實時查看老人生理狀態與位置信息，也可以查看近期內的心率的數據變化，老人也可以通過按鍵主動發送報警信號。老人正前方有障礙物時，拐杖啟動蜂鳴器進行提醒。

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

一 連線圖

1. 原理圖

2. 開發板上有一個內置LED燈，用于指示網絡連接狀態和數據獲取狀態。

(1) 當開發板成功連接至云平臺時，LED燈和蜂鳴器會在啟動時閃爍一下，OLED顯示屏自動顯示聯網狀態。

(2) 硬件設備每隔8秒會自動向云平臺傳輸一次數據，同時LED燈的狀態也會相應改變，以示意數據的傳輸。

2. PCB效果

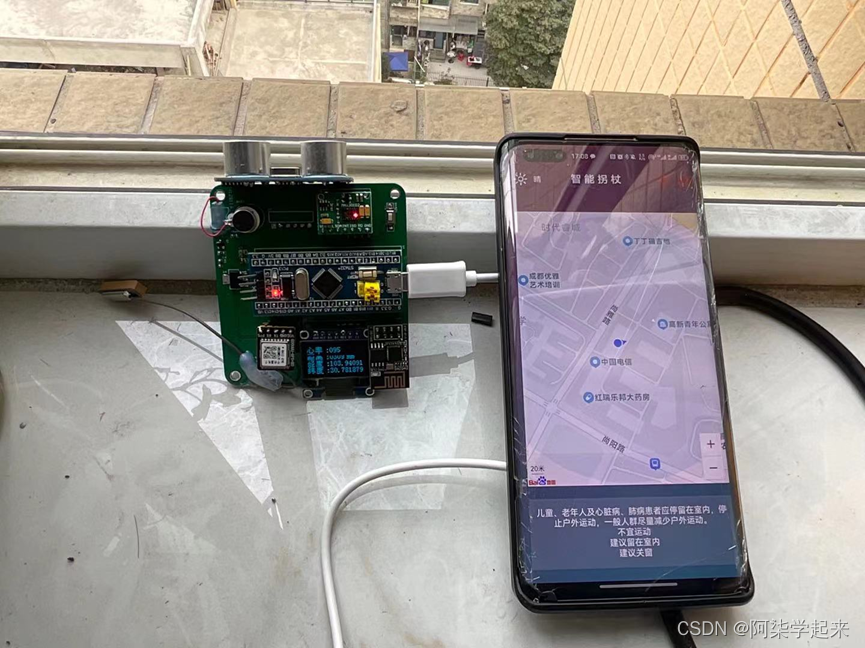

3. 實物效果

注意：我們根據實際情況將激光測距改為了超聲波測距，實際不影響程序程序的正常運行

4. 功能概括

（1）硬件端

1. GPS定位模塊：通過該模塊可以獲取老人的時間和位置信息，并將老人的實時位置顯示在App端的地圖上。此外，還可以通過Wi-Fi模塊將老人的信息上傳到收集端和OneNet云平臺。

2. 開關距離報警：老人可以通過一鍵操作來關閉或者啟動拐杖的距離報警功能。

3. 超聲波檢測模塊：當拐杖前方3米范圍內檢測到有人時，超聲波傳感器會自動觸發拐杖的震動和聲音提醒，以避免老人發生碰撞等事故。

4. 心率檢測模塊：該模塊可以實時檢測老人的心率變化，如果心率超過設定的閾值，則會觸發警報，并將相關信息上傳至App端和OneNet云平臺。

5. 一鍵報警模塊：老人可以通過按下一鍵報警模塊來發出緊急警報，并將實時位置和心率信息上傳至App端和OneNet云平臺。 6. 無線傳輸模塊：通過ESP 8266 Wi-Fi模塊，可以實現數據的無線傳輸，并將子節點傳遞過來的信息上傳至App端和OneNet云平臺。

（2）APP端

（3）云平臺端：

1. 獲取經緯度和心率數據顯示到平臺中

演示視頻

鏈接：https://pan.baidu.com/s/1ipED2_g3BsUqjzxG3Y5nqQ?pwd=xzy0
提取碼：xzy0

二 底層代碼使用方式

1. 使用說明

（1）. 需要注意GPS模塊是否正常，正常狀態GPS的狀態燈會持續閃爍，若GPS狀態燈長亮，則需要在戶外獲取衛星定位，否則不會有經緯度產生

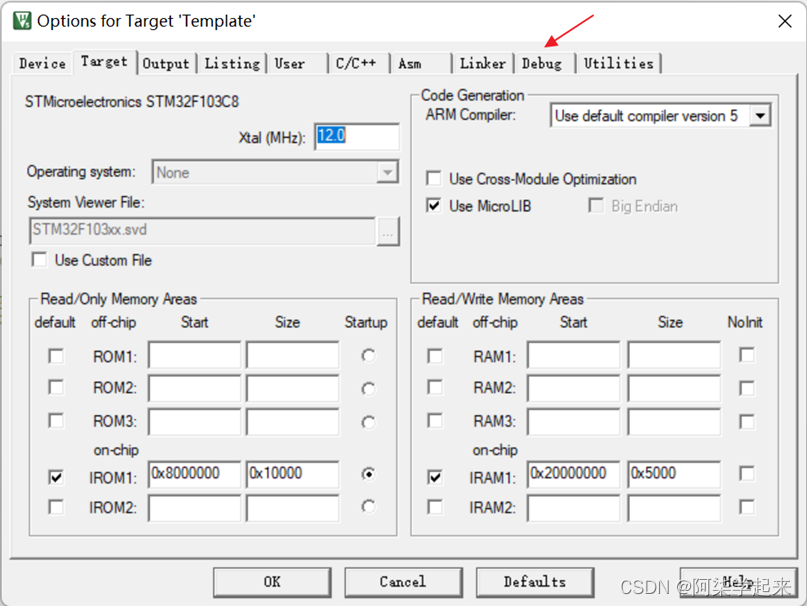

2. 下載程序

1. 先根據原理圖進行連線，連接好以后在做后面的操作
2. 打開手機熱點 熱點名字：NET密碼：12345678
3. 打開程序（硬件由工作室出的可以忽略下載程序這部分）

?

3. 查看云平臺

三 APP使用方式

1.下載APP

安裝Android studio或者使用Android手機進行操控

Android studio下載鏈接

https://blog.csdn.net/psh714/article/details/127012370

2.APP端

四 程序修改部分

1.硬件代碼

（1）如需修改WiFi

?（2）修改平臺接入設備

?2.軟件代碼

?END
