物聯網畢設-心率監測（Lora+TFT折線繪制）

前言

該系統采用STM32F103C8T6作為中控器，配備0.96寸OLDE顯示屏和MAX30102心率模塊用于監測患者端數據，CLA400A-100模塊實現一對多通信，并配備蜂鳴器進行異常報警；主機端同樣采用CLA400A-100模塊進行通信，搭配STM32F103C8T6和2.4寸TFT顯示屏顯示檢測端數據并繪制折線圖，實現實時監測和數據展示。

一 連線圖

1 原理圖

2.?? 開發板本身自帶一個LED ，這個LED作為我們查看網絡連接狀態和獲取數據狀態的說明

（1）OLED顯示屏中會顯示聯網狀態，若MCU上面的的LED處于閃爍狀態，則說明我們的設備處于正常運行，若LED燈不再閃爍，請按復位鍵將程序手動復位一次

（2）硬件每隔1秒會向主機端傳輸一次數據。

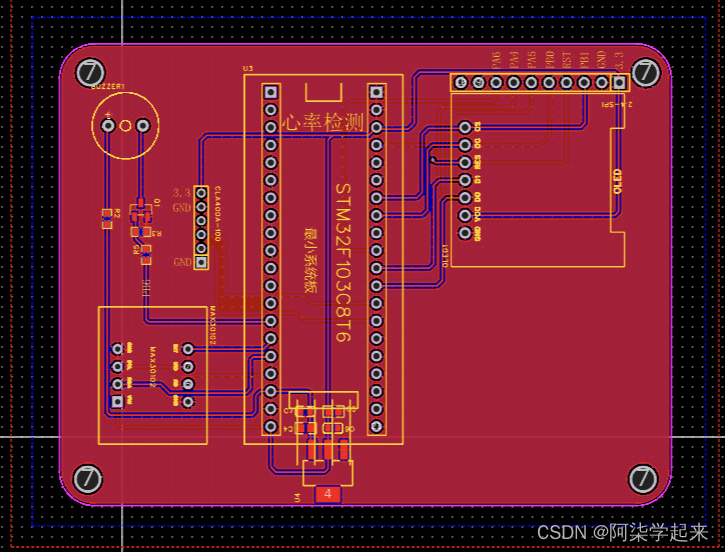

2 PCB效果

關注微信公眾號--星之援工作室 發送關鍵字（項目清單）

可獲取項目清單資料

????

????（本文章僅提供思路和實現方法，并不包含代碼，需要代碼的同學請自行聯系博主）

????（有疑問或需要定制或者技術支持等，也請自行聯系博主）????

3 實物效果

4 APP效果（本項目不適應）

5 功能概括

（1）檢測端：

1. STM32F103C8T6：用于所有程序的中控和模塊數據通信；
2. 0.96寸OLDE：用于顯示患者端的各種異常報警情況，實現實時監測；
3. CLA400A-100：lora組網的方式進行通訊，實現一對多通信；
4. MAX30102心率模塊：用于監測用戶的心率和血氧數據；
5. 蜂鳴器：實現蜂鳴器報警，當監測到異常狀態，則開啟鳴叫

（2）主機端：

1. CLA400A-100：lora組網的方式進行通訊；
2. STM32F103C8T6：用于所有程序的中控和模塊數據通信；
3. 2.4寸TFT顯示屏：用于顯示檢測端的的心率血氧，并使用折現圖進行繪制；

（3）演示視頻

鏈接：演示視頻https://pan.baidu.com/s/1ugoVa_Ht_ex84GxhbQImew?pwd=XZY0

提取碼：XZY0

二 底層代碼使用方式

1. 使用說明

（1）. 使用的時候設備會自動連接WIFI

本程序使用的是Lora模塊，需要提前進行配網功能，可參考
