RGB舞臺燈芯片FP7126，降壓恒流雙路調光24V/36V/48V降9/12V

方案背景

隨著生活水平的不斷提高，人們對精神生活的要求也水漲船高，各類文化娛樂場所隨之建設起來，對LED舞臺燈的品質和性能要求也越來越高。舞臺燈市場發展趨勢如下：

1. LED舞臺燈將取代舊舞臺燈
2. 市場定制化需求增加
3. 產品朝數字化、智能化方向發展

調光舞臺燈DC-DC恒流驅動芯片作為關鍵技術之一，其應用前景巨大。它可以提供高亮度、穩定的光照效果，滿足不同場景對照明效果的要求。同時，它還具備節能環保、壽命長等諸多優勢，為舞臺照明行業帶來了更多可能。

舞臺燈工作示意圖

?一、360W大功率舞臺燈應用方案，介紹如下

最低調光深度可達0.01%（萬一）

最大輸出功率可達360W：恒流驅動芯片FP7126需單獨提供12V供電，同時芯片驅動引腳增加推挽電路以提升驅動能力，這樣即可實現360W的功率輸出。

共陽極電路連接：共陽極的電路連接使得電路PCB布局更簡單。

在FP7126舞臺燈方案的DEMO板電路設計中，芯片通過外部降壓電路12V供電，有效保障了芯片的正常工作。此外，串接10R電阻不僅能夠防止降壓電路尖峰損壞芯片，還能提升整體電路的穩定性和可靠性。同時，芯片驅動腳外接推挽電路，有效提升了驅動能力，確保舞臺燈的高效穩定運行。

360W大功率舞臺燈是一種高性能的照明設備，其最低調光深度可達0.01%，能夠實現細膩的光線控制。無論是需要柔和的背景照明，還是強烈的聚光效果，都可輕松實現。最大輸出功率可達360W，讓舞臺光線足以穿透整個演出場地，營造出震撼人心的視覺效果。

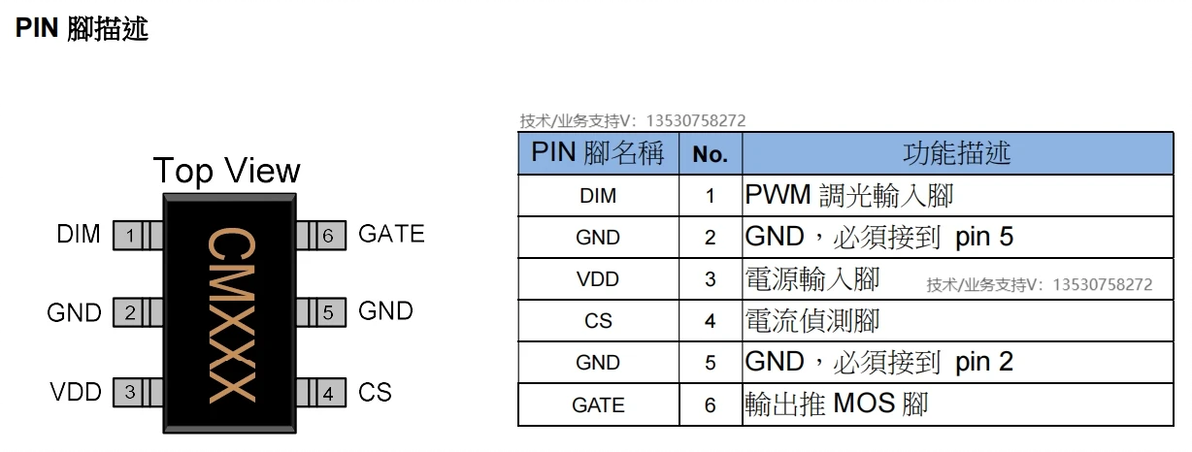

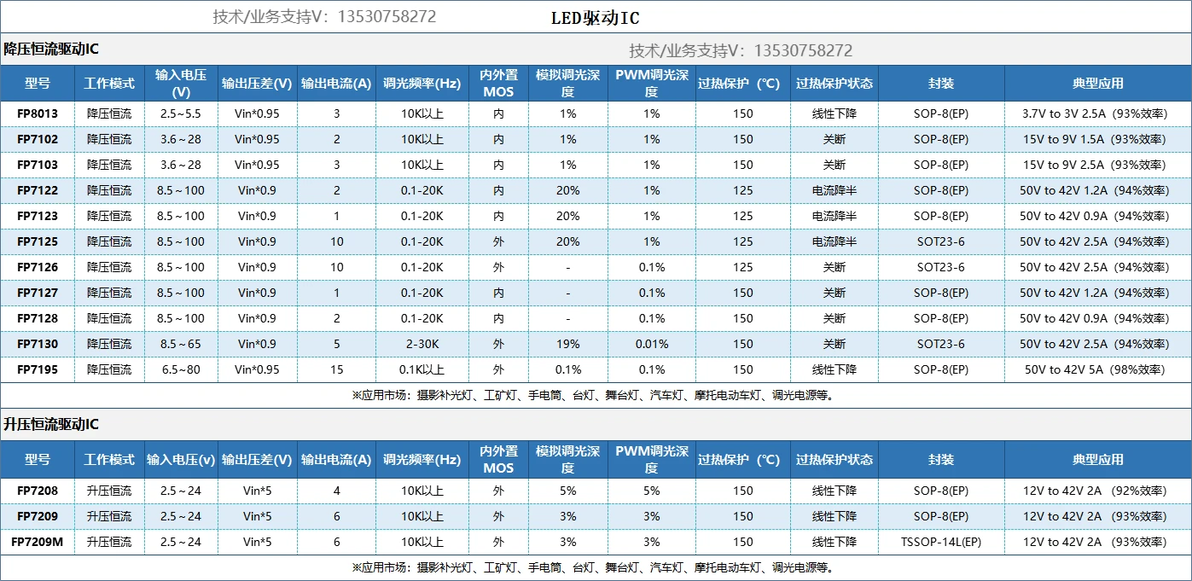

?二、FP7126芯片介紹

FP7126是平均電流模式控制的LED驅動 IC，具有穩定輸出恒流的能力，優秀的負載調整率與高精度的電流控制。不用額外增加外部補償元件，簡化PCB 板設計。FP7126 可接受 PWM 數位調光，建議調光頻率 0.1kHz~20kHz。

芯片參數

1. 輸入電壓：12V以上
2. 最大輸出電壓：VIN*0.9
3. 電流采樣電壓：0.25V
4. 調光方式：PWM
5. 高速反應回路，可接受數位調光
6. 保護功能：過溫保護、短路保護、輸入欠壓保護

三、遠翔DC-DC降壓恒流LED雙路調光IC FP7126特點

遠翔DC-DC降壓恒流LED調光IC FP7126是一款高性能的LED驅動芯片，專為舞臺燈等高功率LED照明設備設計。其主要特點包括：

1. 大功率輸出：FP7126能夠穩定輸出高達10A的大電流，滿足大功率舞臺燈的供電需求。

2. 共陽極連接：采用共陽極連接使得電路的PCB布局更簡單，同時也能節約部分成本。

3. 深度調光：調光深度可達0.01%，實現燈光亮度和色溫的分別控制，提升燈光效果的表現力。

4.高輝調光功能：該芯片的最大優勢在于其高輝調光功能，可以實現65536:1的調光比，讓燈光效果更加細膩、逼真。

【四路共陽輸出PWM調光應用原理圖】

總結

綜上所述，遠翔DC-DC降壓恒流LED調光IC FP7126的共陽極設計能簡化調光電路，提高調光的精細程度，使得舞臺燈的調光過程更加平滑自然；可以提高驅動電路的效率，使得舞臺燈更加節能環保，實現舞臺燈的亮度、顏色、效果等多個方面的智能化控制。

FP7126支持多路共陽調光，工作原理簡單高效，可以做到120W、240W、300W、360W等大功率應用，除了可滿足18V、24V、36V、48V等舞臺燈調光應用，也適用于各種產品LED驅動產品需求，如恒流調節器、街道LED照明、顯示器LED背光、智能家居系統等應用領域。
