音視頻主板尺寸只有43mmx57.5mm，音視頻主板采用聯發科MT6765芯片，八核4xCortex-A53 2.3Ghz+4xCortex-A53 1.8Ghz構架，擁有超低功耗，4G在網待機電流10-15ma/h，兼顧性能及功耗能效。默認內置4G+64G/6G+128G內存，搭載安卓11.0以上操作系統。主板內置4G全網通，WiFi/BT/GNSS(GPS/Beidou)/FM，電源管理，音視頻編解碼等功能。主板提供顯示屏、觸摸屏、I/O接口、雙路攝像頭、TTL/RS232串口、麥克風、喇叭，USB、TF卡、SIM卡、耳機座、4G/WiFi/BT/GPS 天線等接口。
音視頻主板的LCM(顯示觸摸屏)接口，支持1920*1080分辨率，顯示屏尺寸不受限制，1080P@30fps H.265/H.264視頻解碼和1080P@30fps H.264視頻編碼，適用于主流的智能設備顯示需求。
音視頻安卓主板預留2個攝像頭接口，支持雙攝雙錄功能，前置攝像頭500萬，后置攝像頭1300萬，提升了智能設備的性能。
網絡性能支持4G LTE網絡，支持2.4G/5G雙頻WiFi，藍牙Bluetooth 5.0，可以提供更快的網絡速度，更廣泛的網絡覆蓋范圍，讓用戶能夠更方便地進行在線操作。
音視頻主板可應用于手持終端，音視頻記錄儀，智能安全帽，手持機，車載終端、移動收銀機，商顯設備、嵌入式設備以及其他行業應用設計等多種領域。
主板有兩個擴展連接器，一個 6PIN臥插，另一個12PIN擴展IO排插。
6PIN 臥插：包含 3V 電源輸出和地, 2路3.3V TTL 串口(兼容 RS232)，也可復用為4路GPIO/INT。

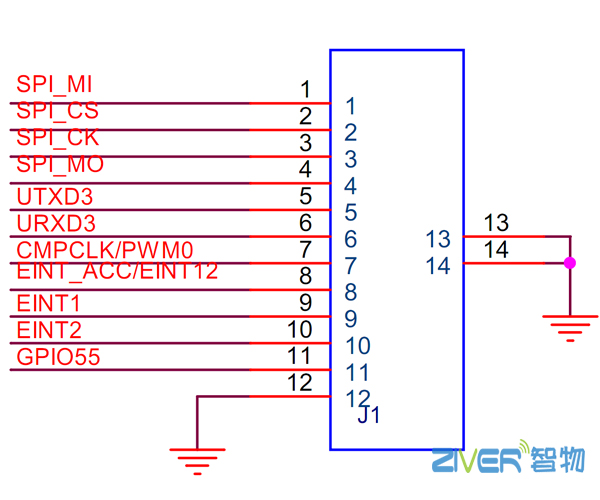

12PIN 擴展 IO 接口：包含一組SPI接口，一路TTL串口，PWM，I2C接口。同時可以復用為GPIO或中斷，按鍵。
音視頻安卓主板規格參數
CPU：聯發科MT6765，八核，最高主頻2.3GHz。
GPU：IMG GE8320@ 660MHz
內存：4GB LPDDR3(可選6G)。
閃存：64GB EMMC板載閃存(最大128GB可選)。
網絡連接：4G全網通移動/電信/聯通
WIFI：2.4GHz/5GHz雙頻段 支持802.11 a/b/g/n/ac, 支持AP熱點
BT：Bluetooth 5.0
GNSS：GPS/北斗/Glonass/Galileo/QZSS，支持A-GPS
FM：支持FM Radio
充放電 支持 4.2V Li-ion/Li-Poly 供電
包含 Charger IC，支持 USB 5V 1.5A 充電
顯示屏：預留接口:MIPI CSI 4 lane x1 LCM/Touch 觸摸屏
分辨率：最高支持 1280*720)/FHD(1920*1080)
LCM尺寸：不受限制
攝像頭：預留接口:MIPI CSI 4 lane*2 Camera Interface
像素大?。?MP前置/13MP后置
視頻編碼：H264/MPEG-4/DIXV4 1080p/30fps
視頻解碼：H264/H263/MPEG-4/DIXV4 1080p/30fps
音頻：揚聲器*1，麥克風*2，耳機*1
USB：USB(OTG) *1
UART：UART*3
SDIO：SDIO*1 (TF Card，最高支持 128G)
I2C：I2C*1
SPI：SPI*1
GPIO：GPIOs(其他 IO 皆可復用成 GPIO)
SIM卡：支持
WiFi/GPS/BT：三合一天線座
其他接口：4G主集、分集天線座、6PIN+12PIN連接器
尺寸規格 43mm*57.5mm*4.5mm
